ミラ トコット(LA550S)のホーン交換

ダイハツ ミラ トコット(LA550S)のホーン交換をご紹介します。

※ご注意
商品のパッケージおよび、取付・取扱説明書に記載されている注意事項を必ずお読みになってから、作業を行なってください。
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、参考例としてご覧ください。また、本資料は、お取り付けおよび車検適合等を保証するものではなく、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴う、お車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。

下記車両で、取り付けが出来たホーンとその取り付けに使用した製品は、以下の通りです。

取り付け出来たホーン ホーン取り付けに使用した製品
ホーン取り付け部品 ホーン配線
アルファーⅡコンパクト
プラウドホーン
取付L形ステーセット(SZ-1138) ホーンハーネスセット(SZ-1133)
または
ホーンハーネスセット(SZ-1133)+純正変換コード1(SZ-1151)

1.取り付けを行なった車両

ミラ トコット(LA550S)のホーン交換
ホーン取り付けを行なった車両情報

グレード : G”SAⅢ”
年  式 : 2018年6月
型  式 : DBA-LA550S

2.事前準備、クリップ、フック、ネジの形状とクリップ、フックの外し方・取り付け方

ミラ トコット(LA550S)のホーン交換
ミラ トコット(LA550S)のホーン交換
事前準備

この車両では、ホーン交換の際にバンパーを取り外す必要があります。車両(ボディー)のキズ付き防止のため、バンパーとボディーが当りそうな箇所(ライトやフェンダー等)へ事前にマスキングテープを貼ることをお薦めします。

クリップ、フックの外し方・取り付け方

クリップおよびフックの取り外し方と取り付け方を下記に説明します。

クリップA、B

【外し方】
クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

クリップC

【外し方】
マイナスドライバー等で画像②のように90度回転させ、クリップを手で引き抜きます。

【取り付け方】
画像③のようにクリップの凹部を画像と同じ向きに合わせた状態でクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

フックE

【外し方】
『フックE外し方イメージ図』のようにバンパーをスライドさせ、引き出します。

【取り付け方】
『フックE取り付け方イメージ図』のようにフックをフック穴に挿入し、バンパーをスライドさせ固定します。

≪注意≫
※フックで固定された部分を力まかせに引っ張ると、フックやバンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

3.取り外し1

ミラ トコット(LA550S)のホーン交換
ミラ トコット(LA550S)のホーン交換
ミラ トコット(LA550S)のホーン交換
ミラ トコット(LA550S)のホーン交換

以下の手順で、バンパーを外します。
バンパーの取り外しに自信の無い方は、ディーラーまたはカー用品店へ依頼されることをお薦めします。
また、バンパー部に「カメラ(パノラマモニター対応カメラ等)」や「ウルトラソニックセンサー(コーナーセンサー)」を搭載した車両の場合は、バンパーの取り外しに関する注意点等を事前にディーラーへご確認ください。

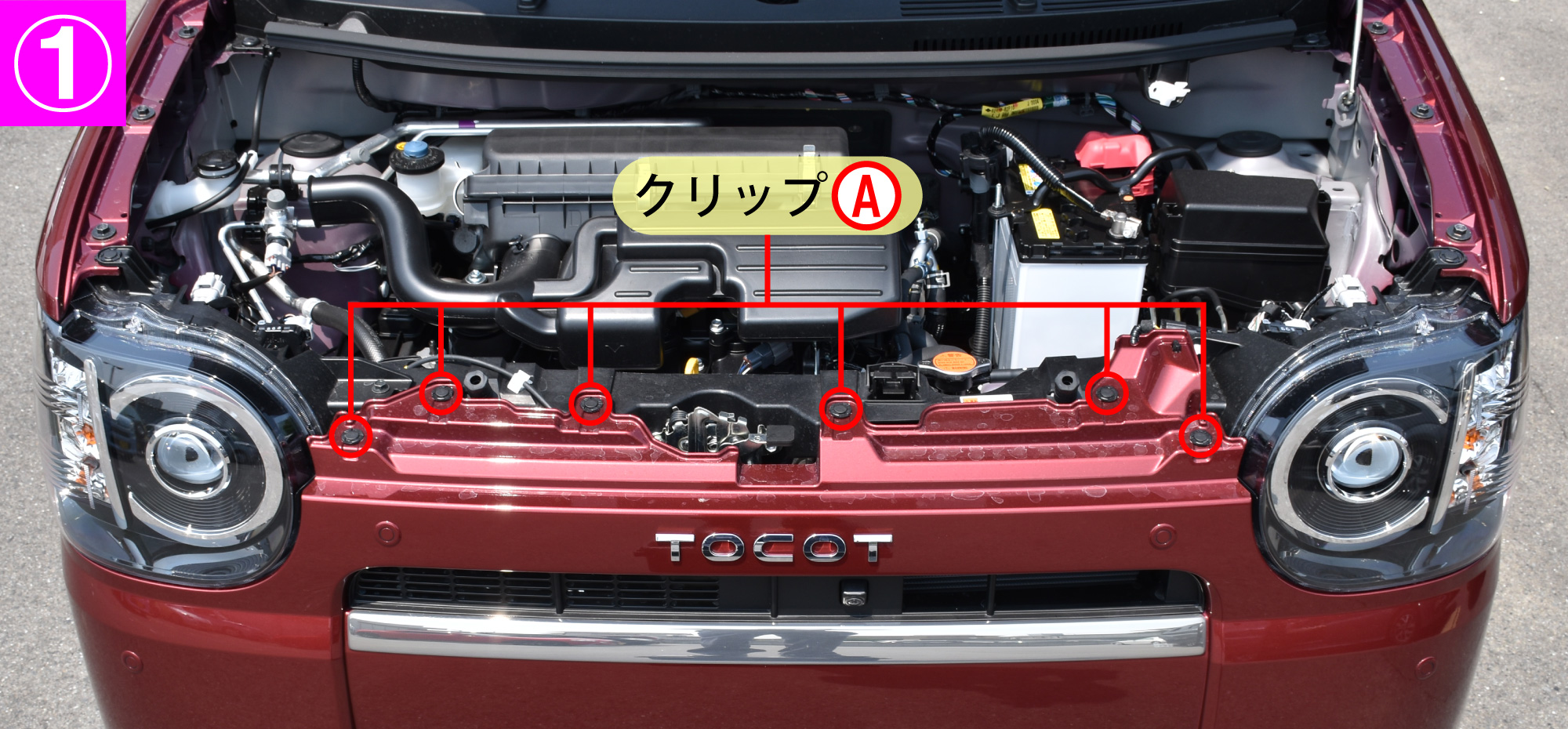

  • ボンネットを開け、クリップA(6箇所)を外します。
  • ナンバープレートを外し、ナンバープレート裏にあるネジD(1箇所)とクリップA(1箇所)、バンパー下面にあるクリップA(6箇所)を外します。
  • タイヤハウス内のクリップB(左右各1箇所)とクリップC(左右各1箇所)を外します。
  • バンパー両端部のフックE(左右各4箇所)を外すと、バンパーが外れます。このとき、バンパー裏にウルトラソニックセンサー等の部品が固定されていますので、配線などを損傷させないよう注意してください。
  • バンパーが外れましたら、バンパー裏に固定されている部品のコネクターを外し、バンパーを安全な場所へ移動させます。

≪注意≫
※フックで固定された部分を力まかせに引っ張ると、フックやバンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

4.取り外し2

ミラ トコット(LA550S)のホーン交換

純正ホーンを外します。

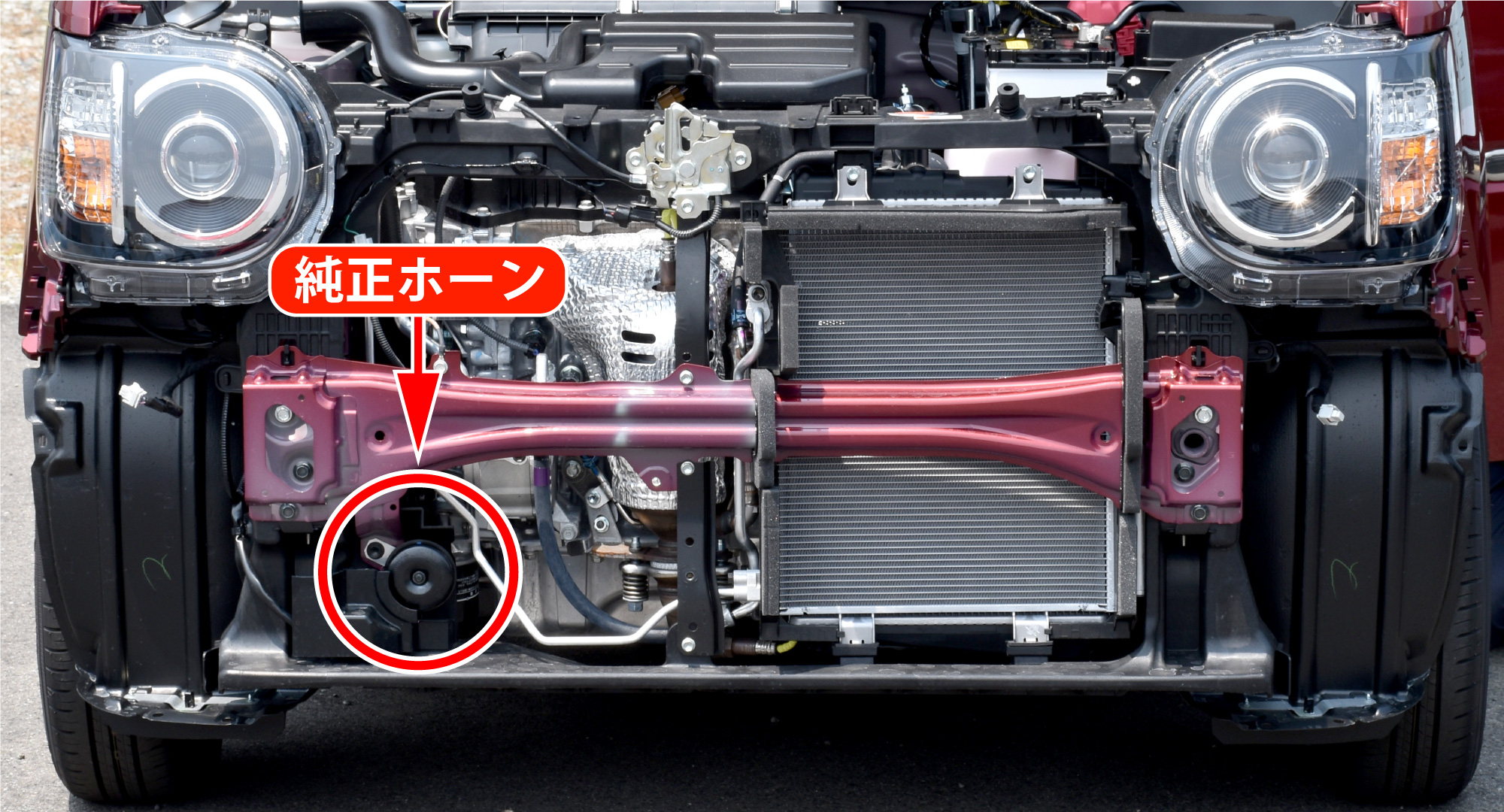

バンパーを外すと、画像の位置に純正ホーンが1個あります。これを外します。

※純正ホーンの端子数は1つでした。(1端子ホーン)

次の手順へ

  • ホーン取付 →

5.ホーン取付方法

ミラ トコット(LA550S)のホーン交換

以下の手順で、新設ホーンを取り付けます。

取付L形ステーセット(SZ-1138)を1セット使用します。

新設ホーンは、運転席側と助手席側のヘッドライト下へ取り付けます。

※画像は「アルファーⅡコンパクト」の取り付け例です。

  • 運転席側ヘッドライト下へHiホーン取り付け
    ※プラウドホーンの場合は、Loホーンを取り付けます。
    ※ホーン同梱のステーを使用します。画像のようにステーをホーンに固定します。
    ①:ヘッドライト下にあるサービスホールへL形ステー(SZ-1138)をボルトセット(取付L形ステーセット同梱)で画像のように固定します。
    ②:固定したL形ステー(SZ-1138)にM8ボルト・スプリングワッシャー・平ワッシャー・ナット(別途準備)でホーンを固定します。
  • 助手席側ヘッドライト下へLoホーン取り付け
    ※プラウドホーンの場合は、Hiホーンを取り付けます。
    ※ホーン同梱のステーを使用します。画像のようにステーをホーンに固定します。
    ③:ヘッドライト下にあるサービスホールへL形ステー(SZ-1138)をボルトセット(取付L形ステーセット同梱)で画像のように固定します。
    ④:固定したL形ステー(SZ-1138)にM8ボルト・スプリングワッシャー・平ワッシャー・ナット(別途準備)でホーンを固定します。

≪注意≫
※「ウルトラソニックセンサー(コーナーセンサー)」搭載車両は、バンパー裏にあるウルトラソニックセンサー及び配線と干渉しないように新設ホーンを取り付けてください。

次の手順へ

  • ホーン配線 →

6.ホーン配線方法

ミラ トコット(LA550S)のホーン交換
ミラ トコット(LA550S)のホーン交換
ミラ トコット(LA550S)のホーン交換

新設ホーンの配線を行ないます。

ホーンの配線は、下記の何れかの方法で配線します。
今回、ホーンハーネスセット(SZ-1133)を使用した際の配線方法を記載します。
ホーンハーネスセット(SZ-1133)とは、ホーン接続用にリレー回路が組まれた配線キットです。ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線出来ます。

ホーンリレーを使用する理由

シングルホーンからダブルホーンへ交換すると、ホーンが2つになるので、単純に電流容量も2倍となり、車両への負担が倍増します。
車両によっては、車両側ヒューズが切れる等の症状が発生する恐れがあり、車両側への負担軽減を目的にホーンリレーの使用を薦めています。

純正変換コード1(SZ-1151)は純正配線へ接続し、コネクターで純正配線に傷を付けないために使用します。

※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

  • 完成 →

7.完成

ミラ トコット(LA550S)のホーン交換

取り外した部品を元に戻して完成です。
