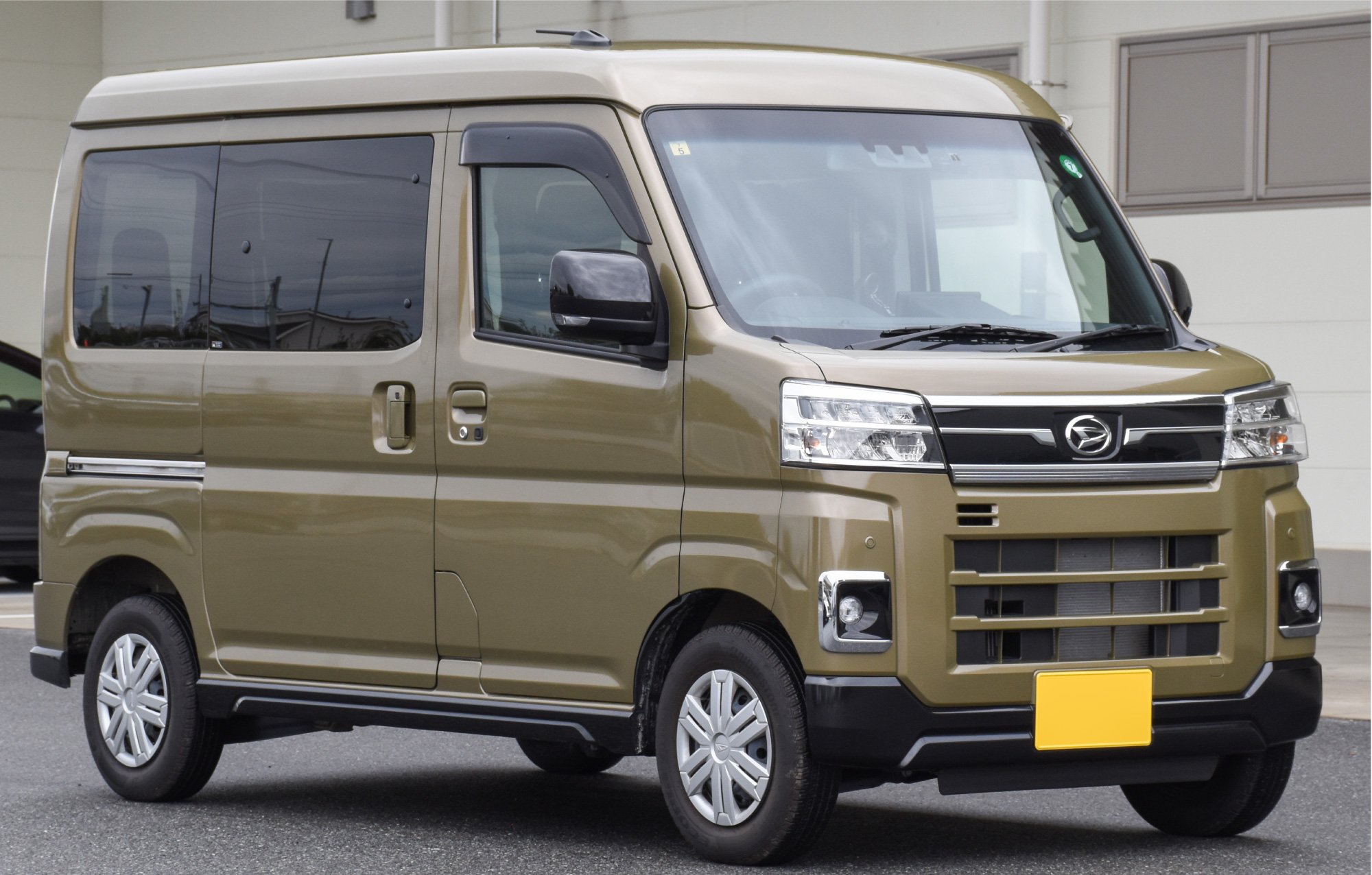

ホーン取り付けを行なった車両情報

グレード　：　ＲＳターボ
年　　式　：　２０２３年５月
型　　式　：　３ＢＤ－Ｓ７００Ｖ

事前準備

この車両では、ホーン交換の際にバンパーを取り外す必要があります。車両（ボディー）のキズ付き防止のため、バンパーとボディーが当りそうな箇所（ライトやフェンダー等）へ事前にマスキングテープを貼ることをお薦めします。

クリップ、フックの外し方・取り付け方

クリップおよびフックの外し方と取り付け方を下記に説明します。

≪注意≫
フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、バンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

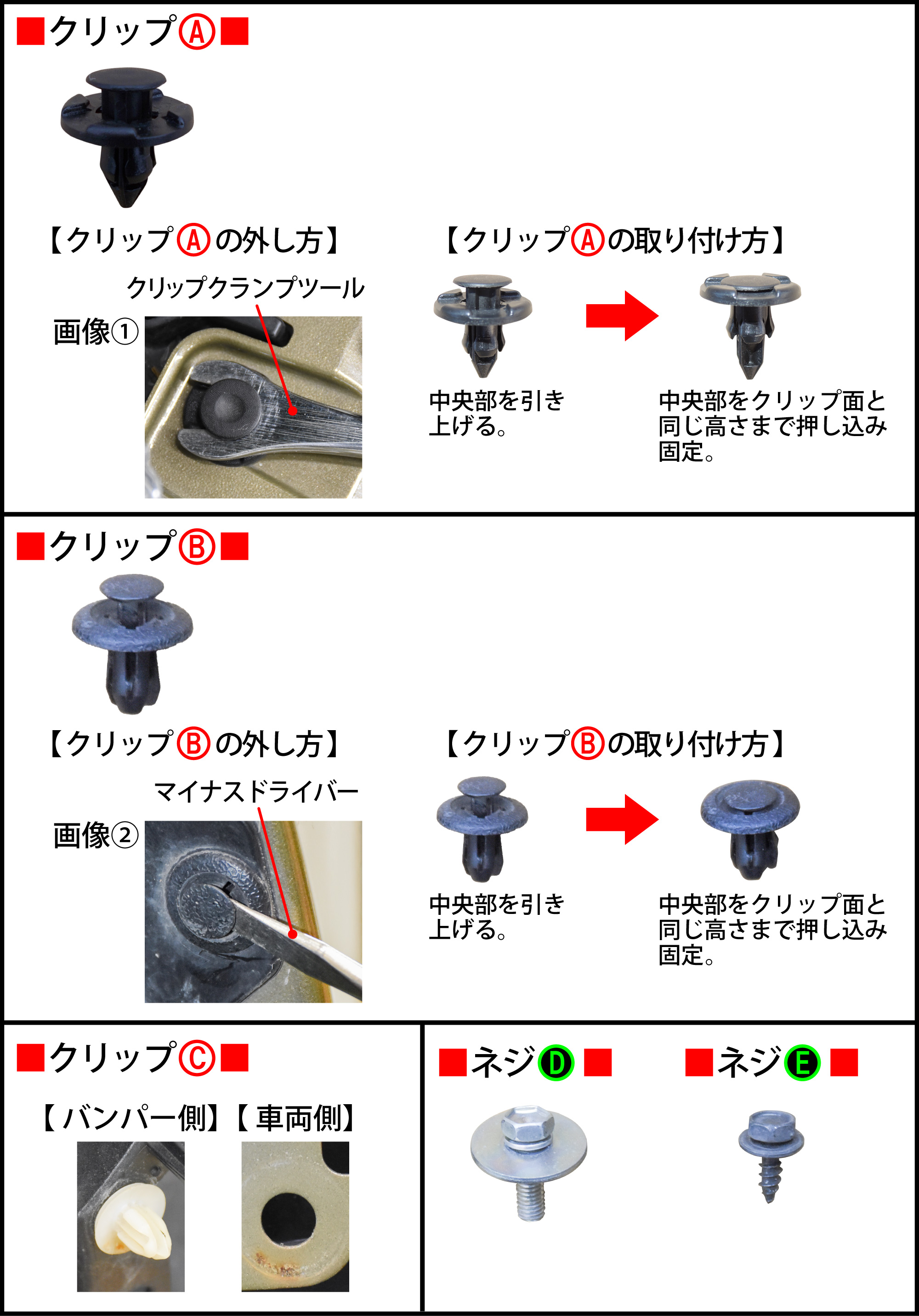

クリップＡ

【外し方】
クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

クリップＢ

【外し方】
マイナスドライバー等で画像②のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

クリップＣ

【外し方】
クリップ穴に挿し込まれ、固定されています。引っ張ることで外すことが出来ます。

【取り付け方】
クリップ穴へ挿し込み、押し込むことで取り付け出来ます。

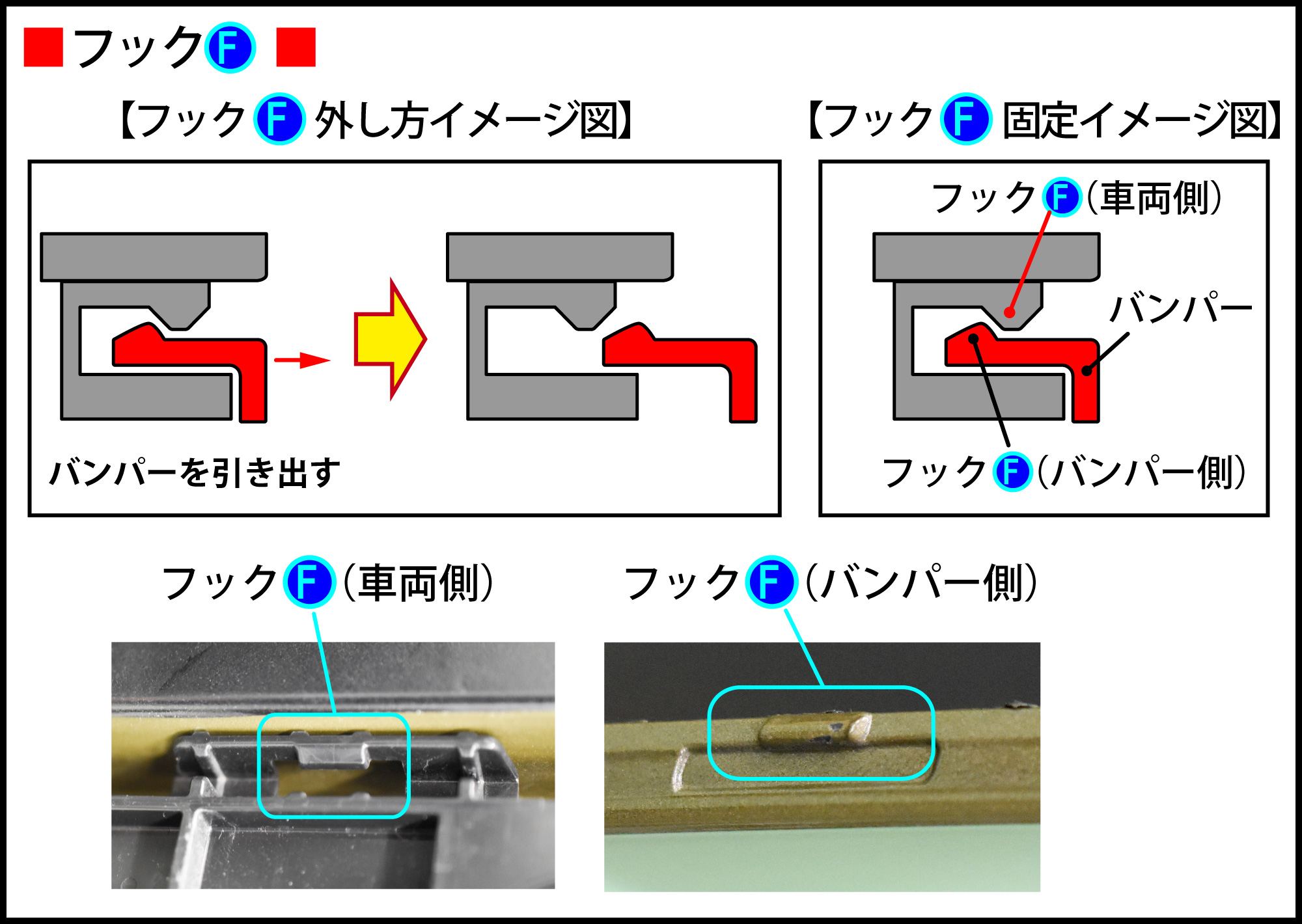

フックＦ

【外し方】
『フックＦ外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

フックG

【外し方】
指で画像③のようにフックGの凸部を矢印方向に押し込み、外します。
≪注意≫
ソナーセンサーのコネクターは外さないでください。

【取り付け方】
フック穴とフックの位置を合わせ、押し込むことで取り付け出来ます。
≪注意≫
ソナーセンサーの取り付け向きに注意（画像④、画像⑤）。

以下の手順で、バンパーを外します。

バンパーの取り外しに自信の無い方は、ディーラーまたはカー用品店へ依頼されることをお薦めします。

≪注意≫
フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、バンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

準備・・・運転席側の窓ガラスを完全に下げた状態にしてからボンネットを開けます。

※ここからは、エンジンスイッチをＯＦＦにした状態で作業を行ないます。
※取り外し作業の開始から取り外した部品を全て元に戻すまでの間、エンジンスイッチはＯＦＦのままにしておいてください。

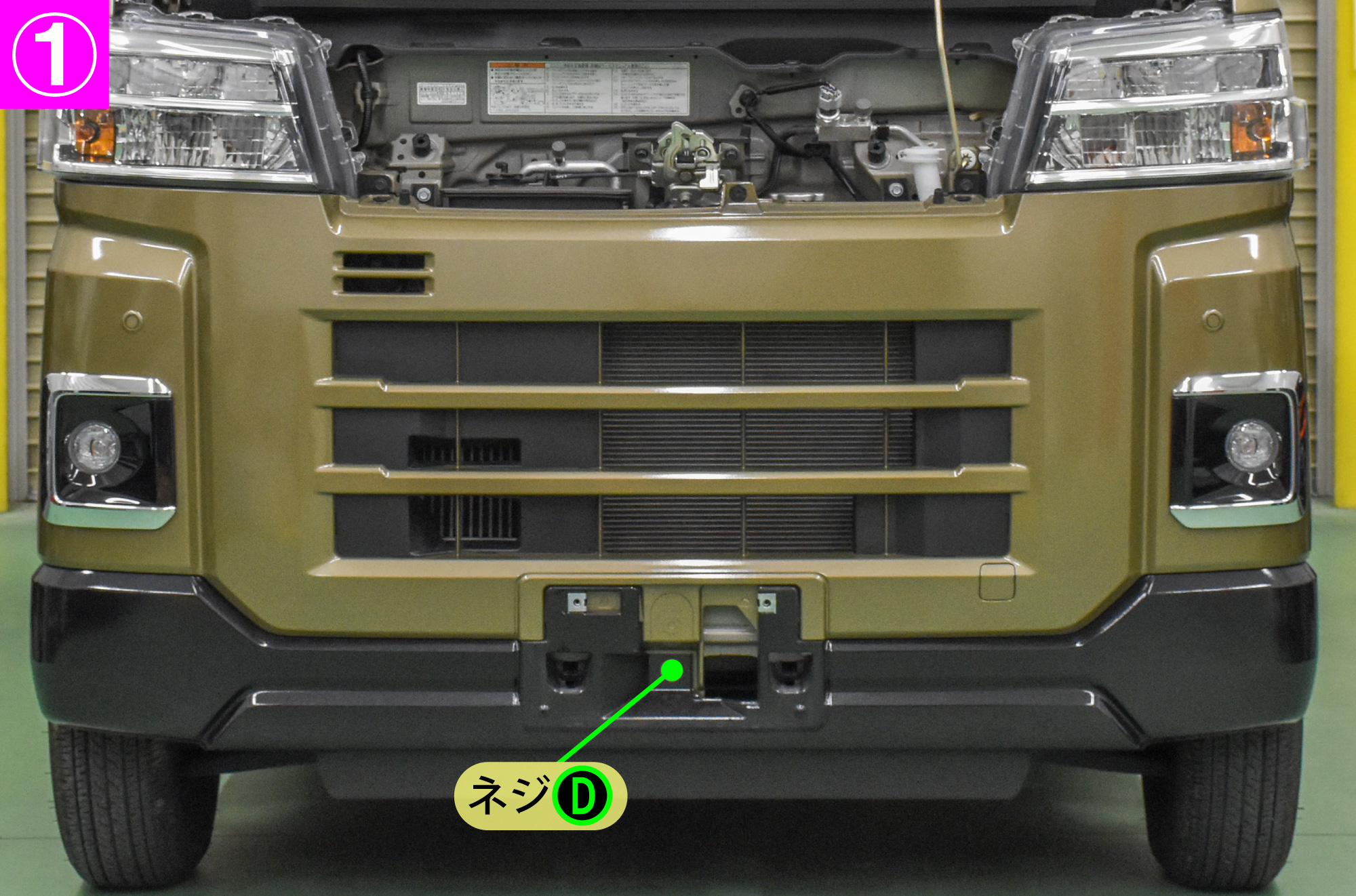

• ボンネットを開けナンバープレートを外し、ナンバープレート裏にあるネジＤ（１箇所）を外します。

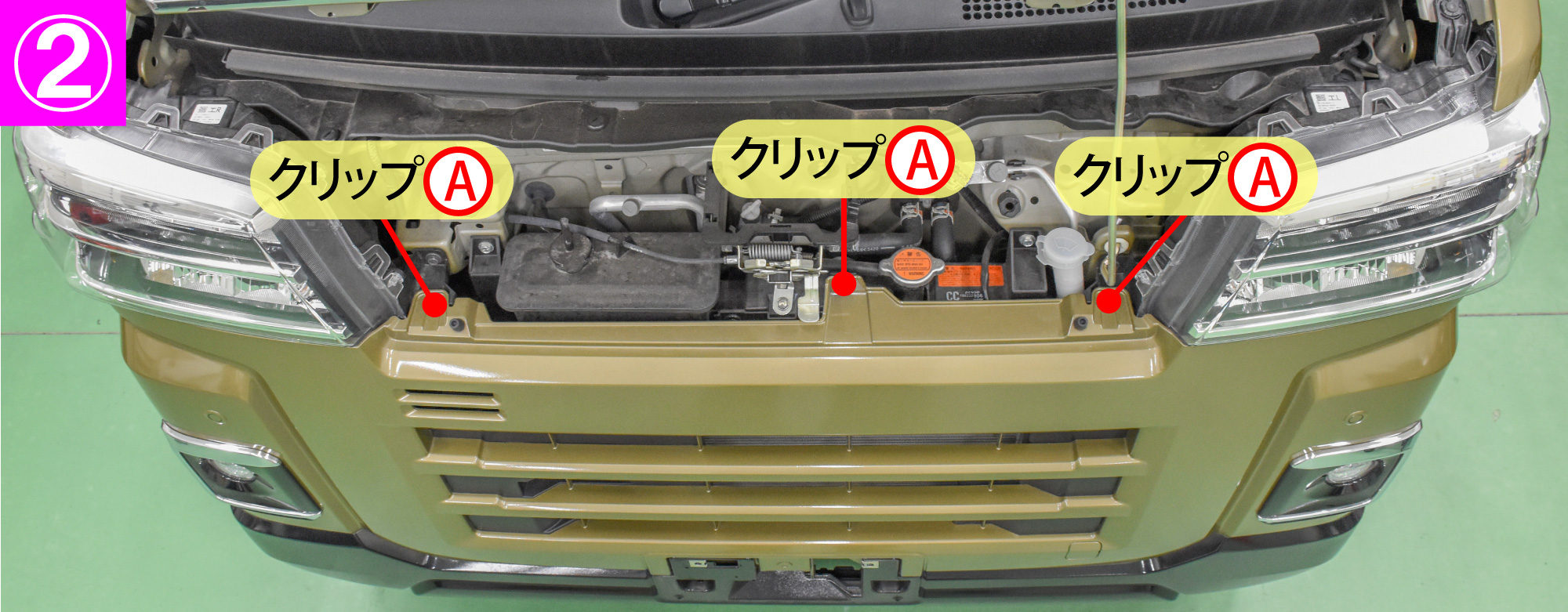

• バンパー上面のクリップＡ（３箇所）を外します。

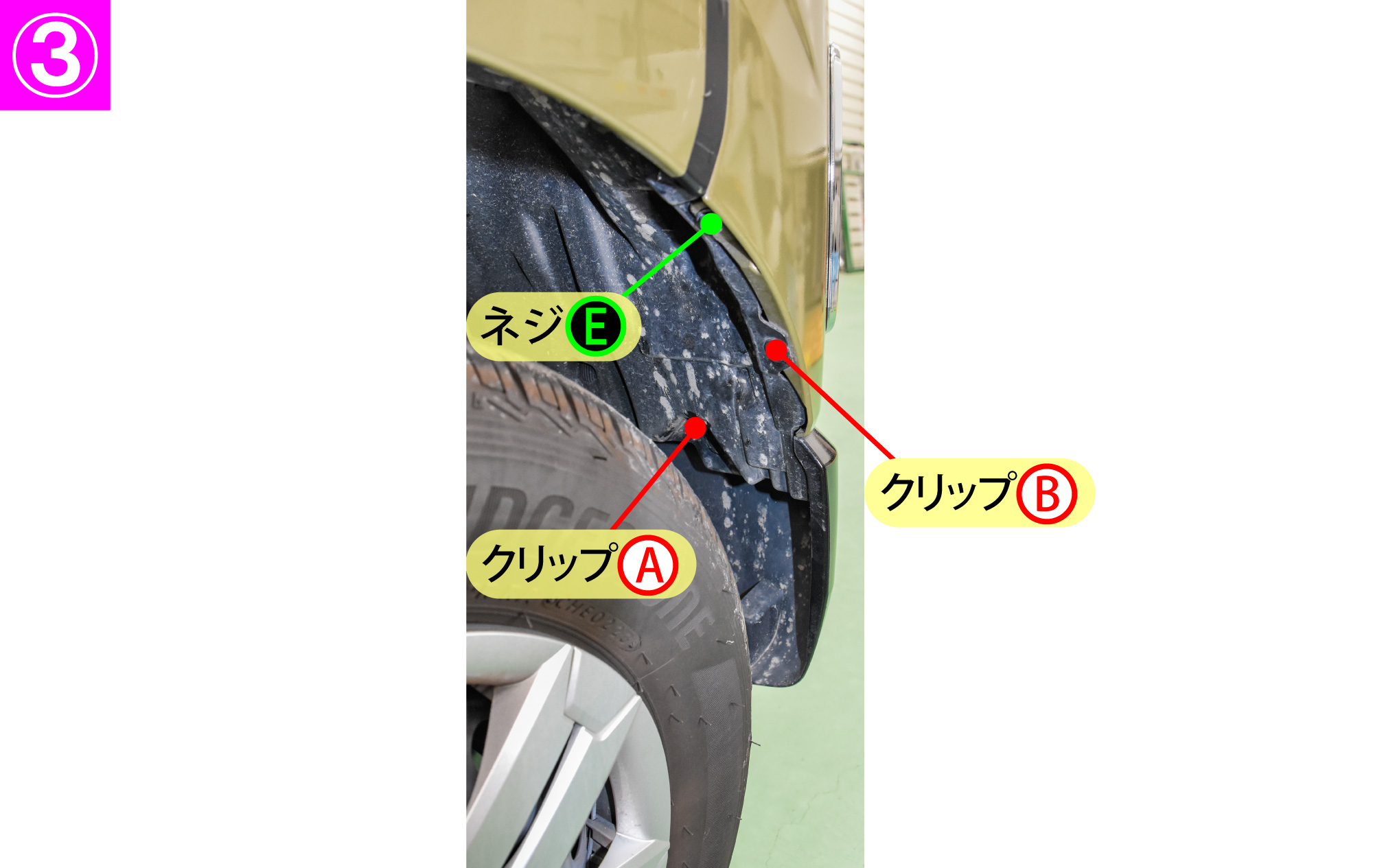

• タイヤハウス内のクリップＡ（左右各１箇所）とクリップＢ（左右各１箇所）、ネジＥ（左右各１箇所）を外します。

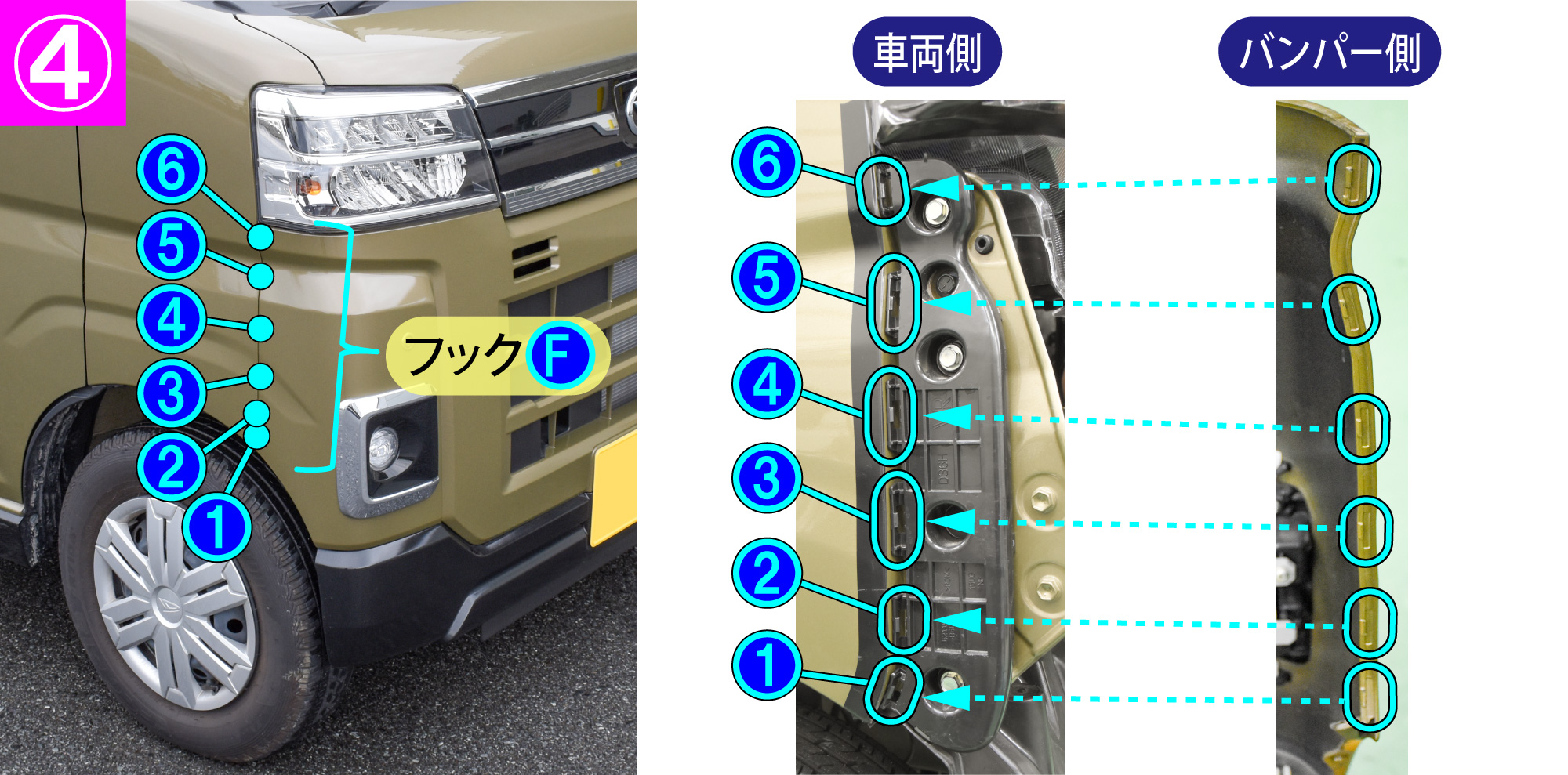

• バンパー両端部のフックF（左右各６箇所）を①～⑥の順番で外します。
• バンパー裏面にあるクリップＣ（２箇所）を外します。

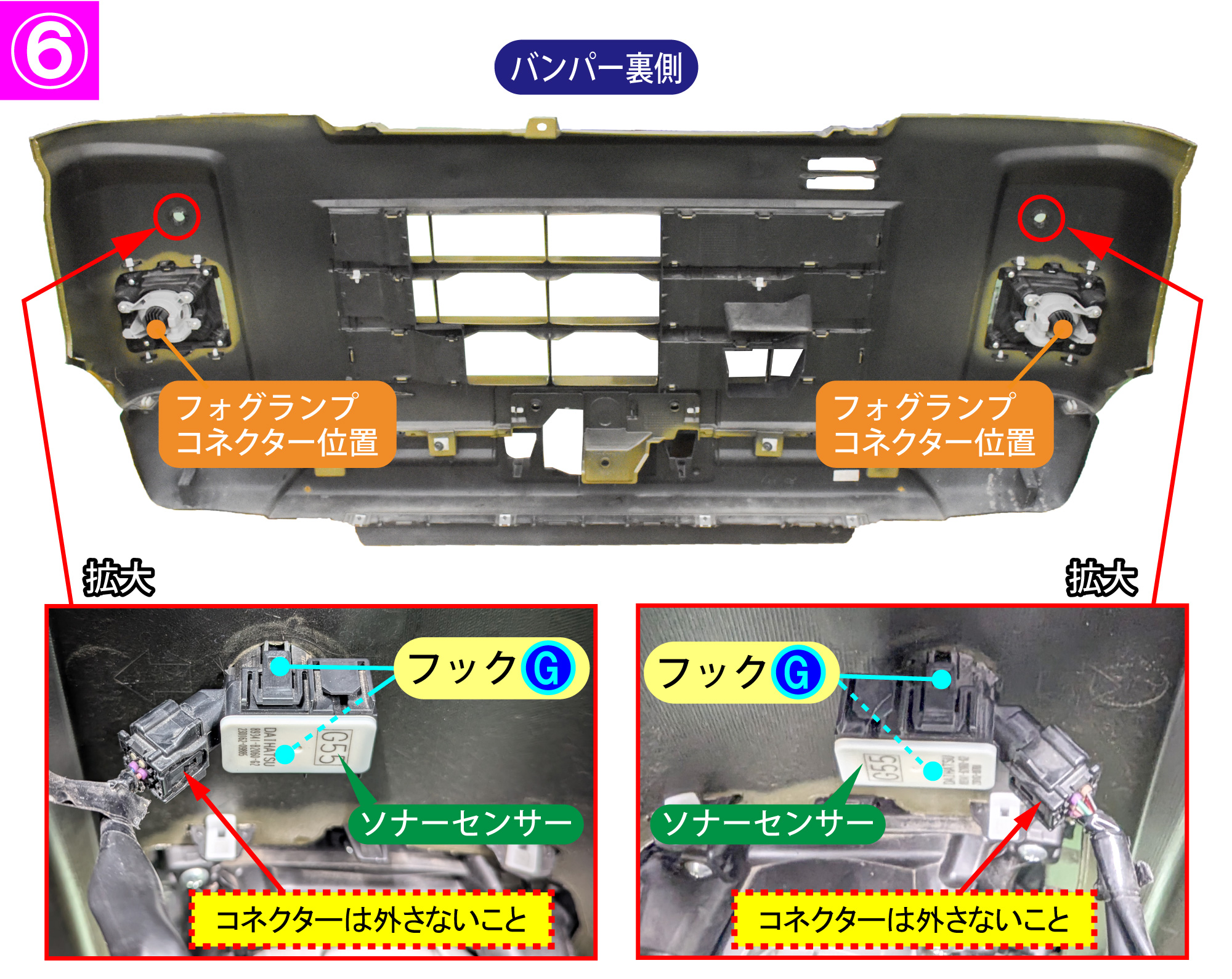

• バンパー裏面にあるフォグランプコネクター（２箇所）の接続とフックＧ（４箇所）を外し、ソナーセンサー（２箇所）を外してバンパーを外します。このとき、ソナーセンサーのコネクターは外さないこと。
• バンパーが外れましたら、バンパーを安全な場所へ移動させます。

以下の手順で純正ホーンを外します。

※エンジンスイッチは、ＯＦＦのままにしておいてください。

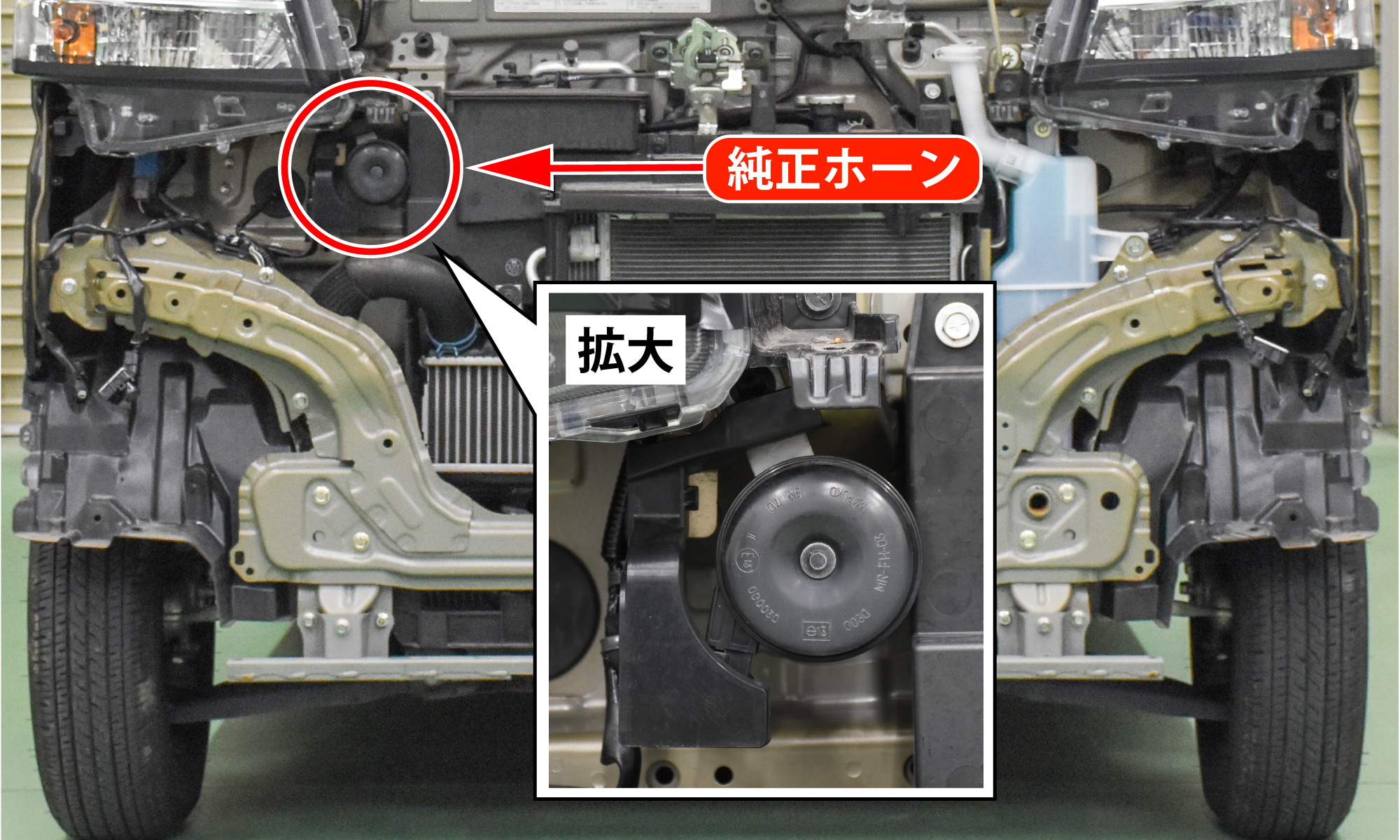

バンパーを外すと、画像の位置に純正ホーンが１個あります。これを外します。
※純正ホーンの端子数は１つ。（１端子ホーン）

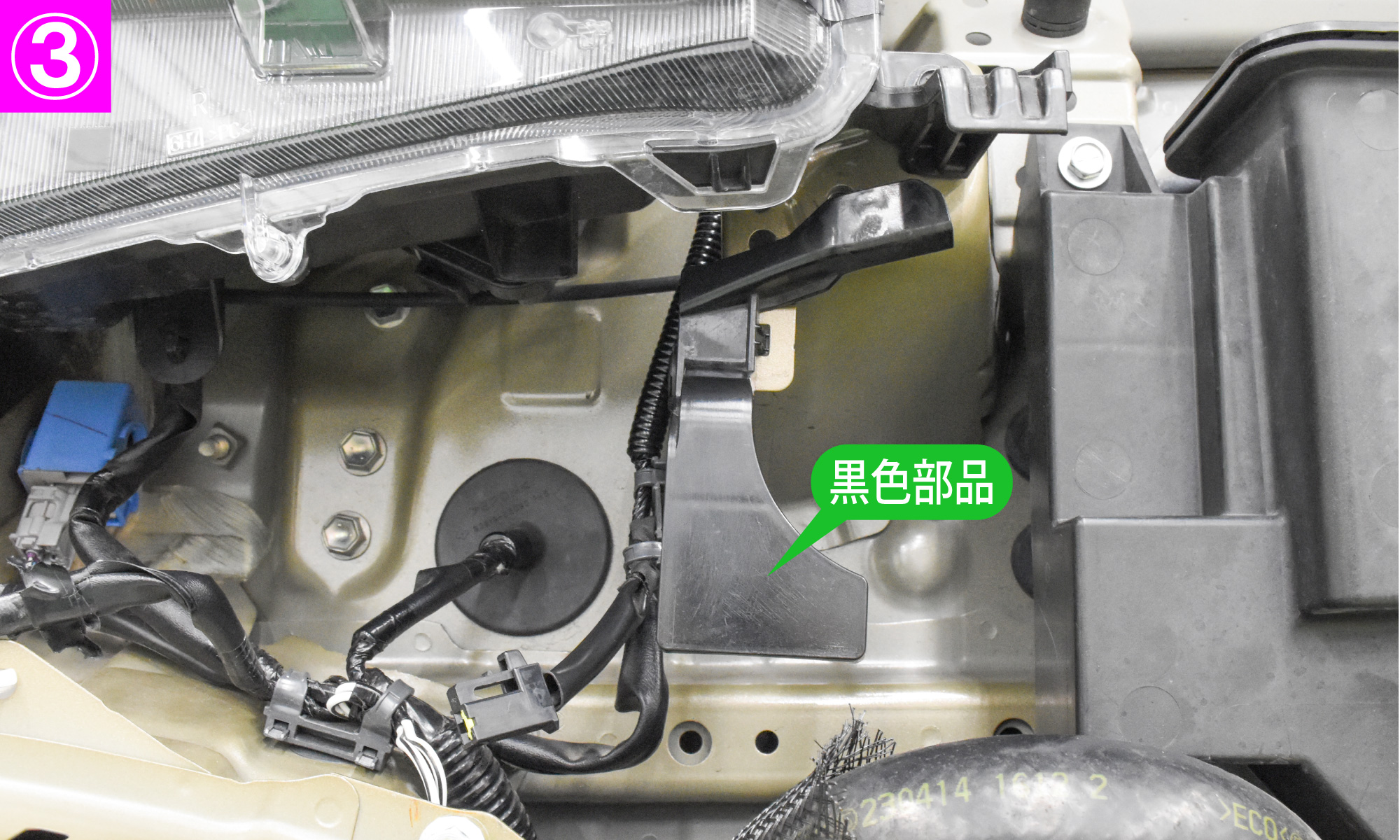

• 純正ホーンの隣にある黒色部品を固定しているクリップＡ（１箇所）を外し、黒色部品を外します。

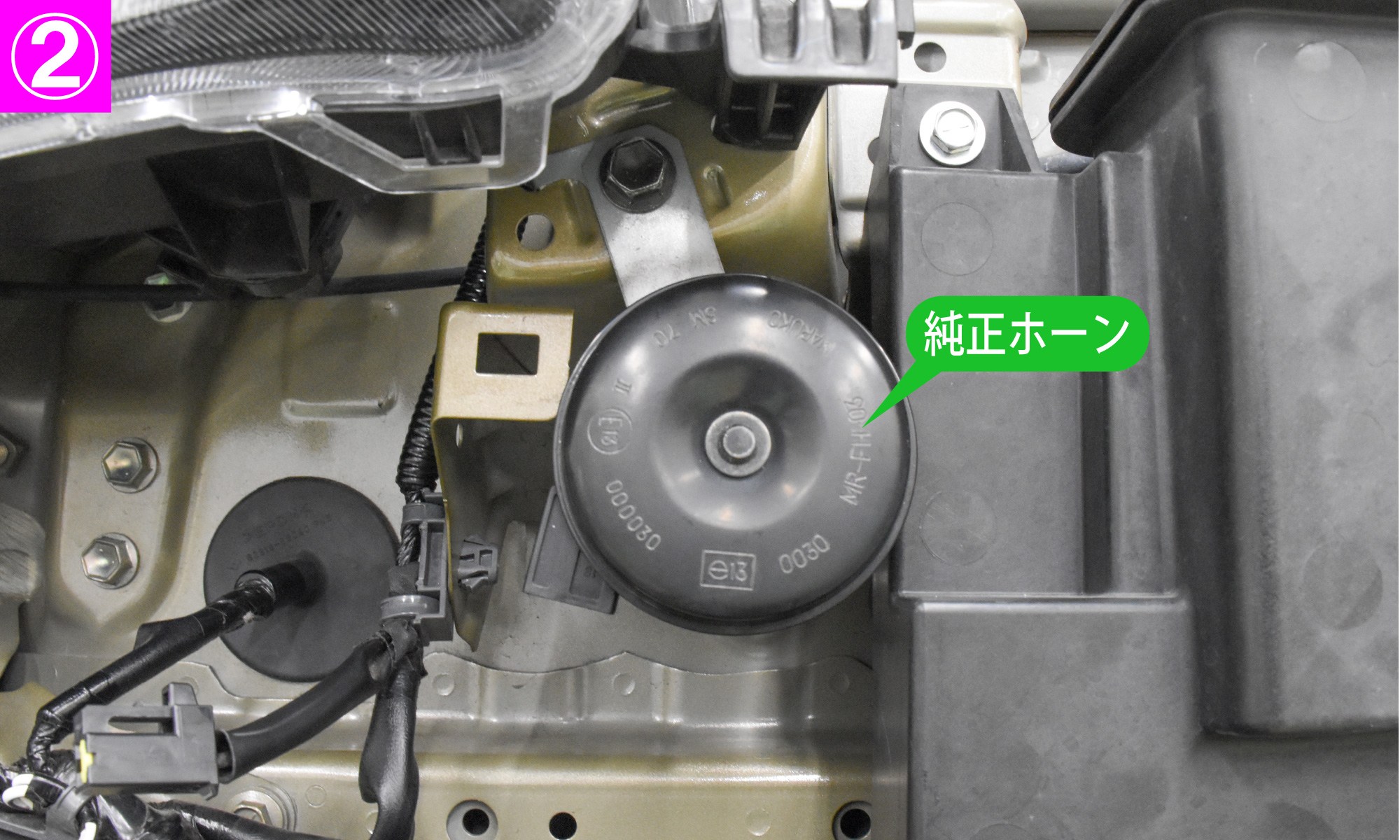

• 純正ホーンを外します。
• １で外した黒色部品を元に戻します。

次の手順へ

• ホーン取付　→　 ５

以下の手順で、新設ホーンを取り付けます。

※取付ステーセット（ＳＺ－１１３６）を１セット使用します。
※エンジンスイッチは、ＯＦＦのままにしておいてください。

アルファーⅡコンパクト、プラウドホーンの場合

新設ホーンは、運転席側ヘッドライト下のフレーム位置と助手席側ヘッドライト下のフレーム位置へ取り付けます。

※画像は「アルファーⅡコンパクト」の取り付け例です。

• 運転席側ヘッドライト下のフレーム位置へＨｉホーン取り付け
  ※ホーン付属のステーを使用します。画像のようにステーをホーンに固定します。
  ※プラウドホーンの場合は、Ｌｏホーンを取り付けます。
  ①：運転席側ヘッドライト下のフレームに固定されている純正ナットを一旦、外します。
  ②：その位置に外した純正ナットでＨｉホーンを固定します。
• 助手席側ヘッドライト下のフレーム位置へＬｏホーン取り付け
  ※プラウドホーンの場合はＨｉホーンを取り付けます。
  ③：助手席側ヘッドライト下のフレームに固定されている純正ナットを外します。
  ④：画像のようにホーンステーと取付ステー（ＳＺ－１１３６）をボルトセット（取付ステーセット付属）で固定します。
  ⑤：③の位置に外した純正ナットで④の取付ステー（ＳＺ－１１３６）を固定します。
  ※④で固定したボルトセットがウォッシャータンクと干渉しない位置に固定します。
  ⑥：ホーン付属のスプリングワッシャー、ナットでホーンステーにＬｏホーンを固定します。

次の手順へ

• ホーン配線　→　 ７

以下の手順で、新設ホーンを取り付けます。

※取付Ｌ形ステーセット（ＳＺ－１１３８）を１セット使用します。
※エンジンスイッチは、ＯＦＦのままにしておいてください。

スリムスパイラルⅡの場合

新設ホーンは、運転席側ヘッドライト下のフレーム位置と助手席側ヘッドライト下のフレーム位置へ取り付けます。

• 運転席側ヘッドライト下のフレーム位置へＨｉホーン取り付け
  ※ホーン付属のオフセットステー（凸方向）を使用します。画像のようにステーをホーンに固定します。
  ①：運転席側ヘッドライト下のフレームに固定されている純正ナットを一旦、外します。
  ②：その位置に、外した純正ナットでＬ形ステー（ＳＺ－１１３８）を固定します。
  ※Ｌ形ステー（ＳＺ－１１３８）は短手側を車両側に固定します。
  ③： ②で固定したＬ形ステー（ＳＺ－１１３８）にボルトセット（取付Ｌ形ステーセット付属）でＨｉホーンを固定します。（画像3参照）
  ※付属のステーはオフセットステー（凸方向）を使用します。
• 助手席側ヘッドライト下のフレーム位置へＬｏホーン取り付け
  ④：助手席側ヘッドライト下のフレームに固定されている純正ナットを一旦、外します。
  ⑤：その位置に、外した純正ナットでＬｏホーンを固定します。
  ※付属のステーはオフセットステー（凸方向）を使用します。

次の手順へ

• ホーン配線　→　 ７

新設ホーンの配線を行ないます。

※エンジンスイッチは、ＯＦＦのままにしておいてください。

≪注意≫
配線接続後のホーン吹鳴確認は、以下の手順で確認してください。
①：取り外したバンパーを車両側へ一旦仮り付けをして『３．取り外し１－６』で取り外したフォグランプコネクターを再接続します。
※仮り付けしたバンパーが、脱落しないように十分注意して行なってください。
②：エンジンスイッチは、ＯＦＦのままで、ホーンボタンを押しホーンが正常に吹鳴するか確認します。

ホーンの配線は、下記の何れかの方法で配線します。
今回、ホーンハーネスセット（ＳＺ－１１３３）を使用した際の配線方法を記載します。
※ホーンハーネスセット（ＳＺ－１１３３）とは、ホーン接続用にリレー回路が組まれた配線キットです。ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線出来ます。

ホーンリレーを使用する理由

シングルホーンからダブルホーンへ交換すると、ホーンが２つになるので、単純に電流容量も２倍となり、車両への負担が倍増します。
車両によっては、車両側ヒューズが切れる等の症状が発生する恐れがあり、車両側への負担軽減を目的にホーンリレーの使用を薦めています。

• 配線方法１

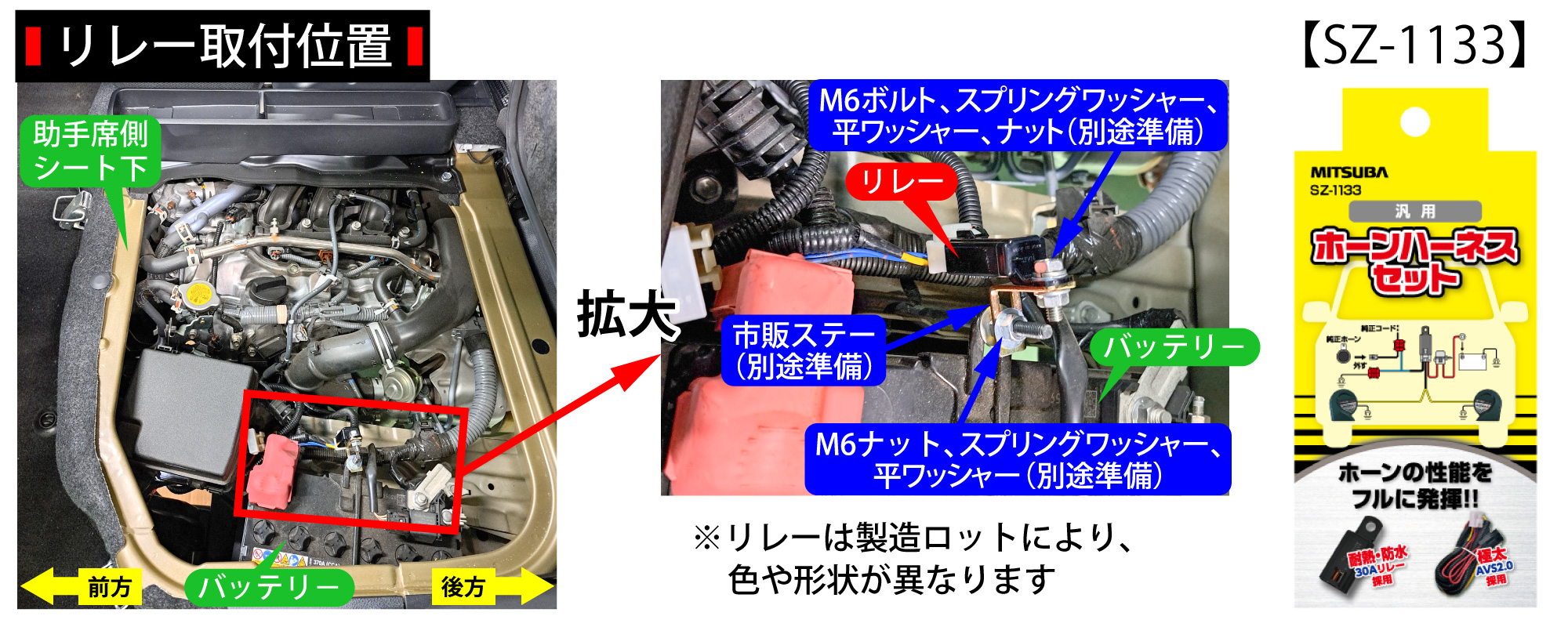

  ホーンハーネスセット（ＳＺ－１１３３）を使用して配線します。同梱のリレーは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・Ｍ６ボルト、スプリングワッシャー、平ワッシャー、ナット別途準備）。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
• 配線方法２（純正のホーン配線に傷が付かない方法）
  ホーンハーネスセット（ＳＺ－１１３３）と純正変換コード１（ＳＺ－１１５１）を使用して配線します。同梱のリレーは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・Ｍ６ボルト、スプリングワッシャー、平ワッシャー、ナット別途準備）。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※上記注意事項を確認した上で、配線接続後のホーン吹鳴確認を行なってください。

次の手順へ

• 完成　→　８

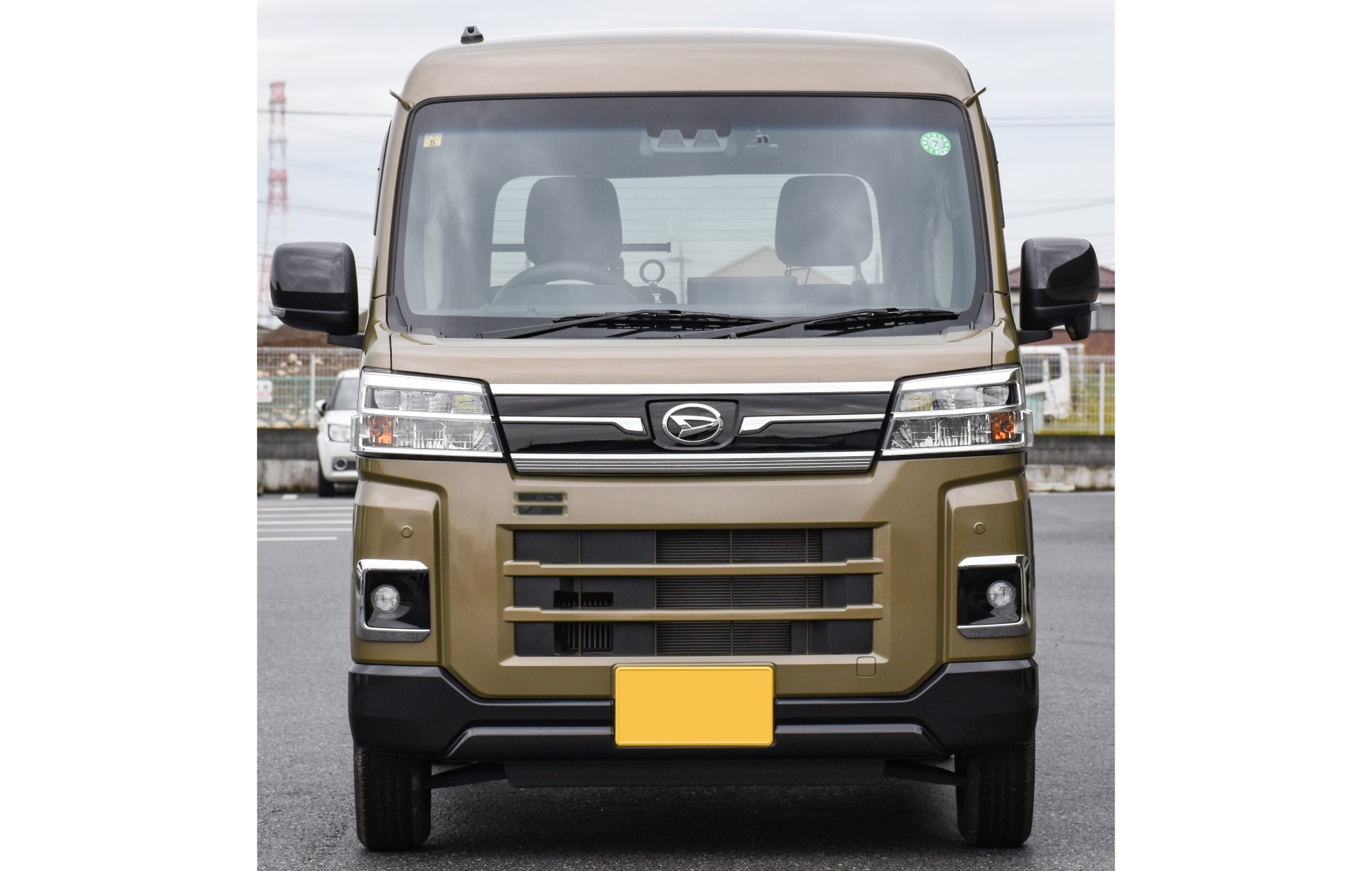

外した部品を元に戻して完成です。
