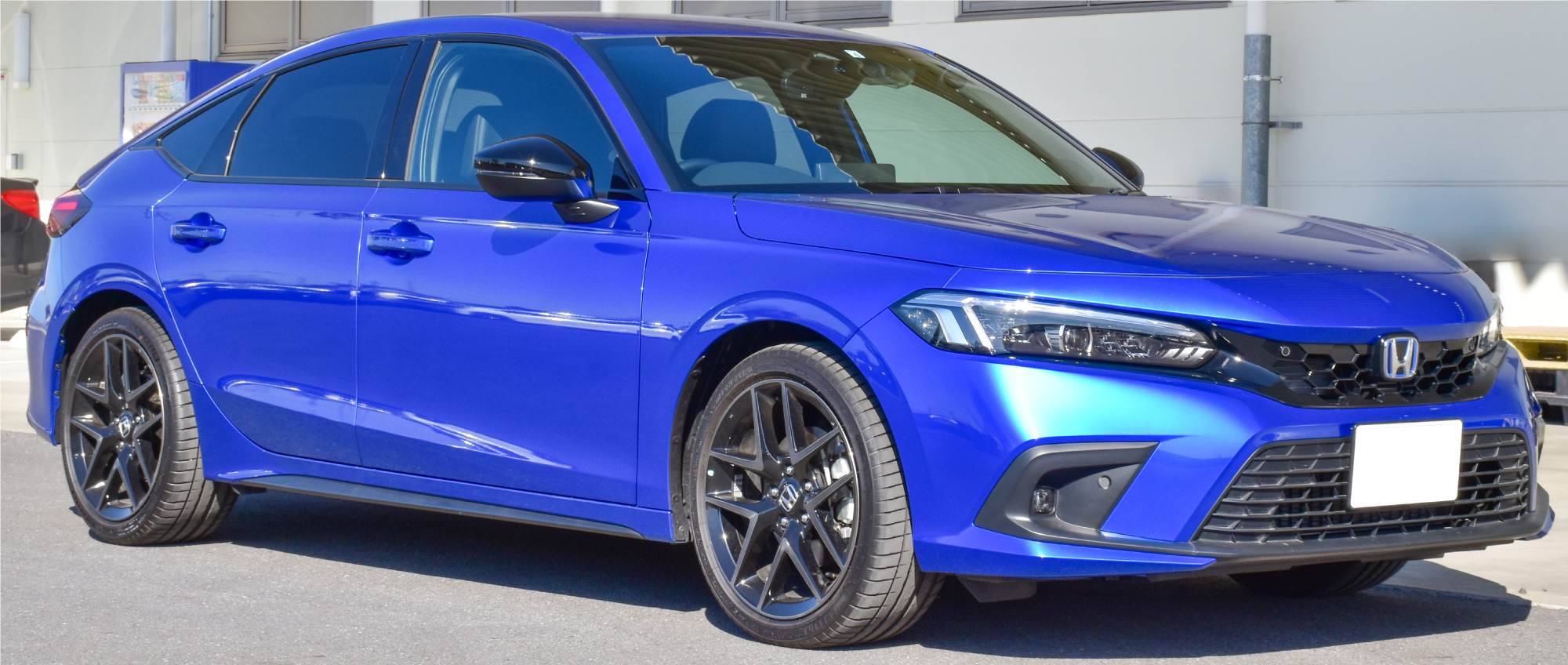

ホーン取り付けを行なった車両情報

グレード　：　ｅ：ＨＥＶ
年　　式　：　２０２２年６月
型　　式　：　６ＡＡ－ＦＬ４

事前準備

この車両では、ホーン交換の際にバンパーを取り外す必要があります。車両（ボディー）のキズ付き防止のため、バンパーとボディーが当りそうな箇所（ライトやフェンダー等）へ事前にマスキングテープを貼ることをお薦めします。

クリップ、フックの外し方・取り付け方

クリップおよびフックの取り外し方と取り付け方を下記に説明します。

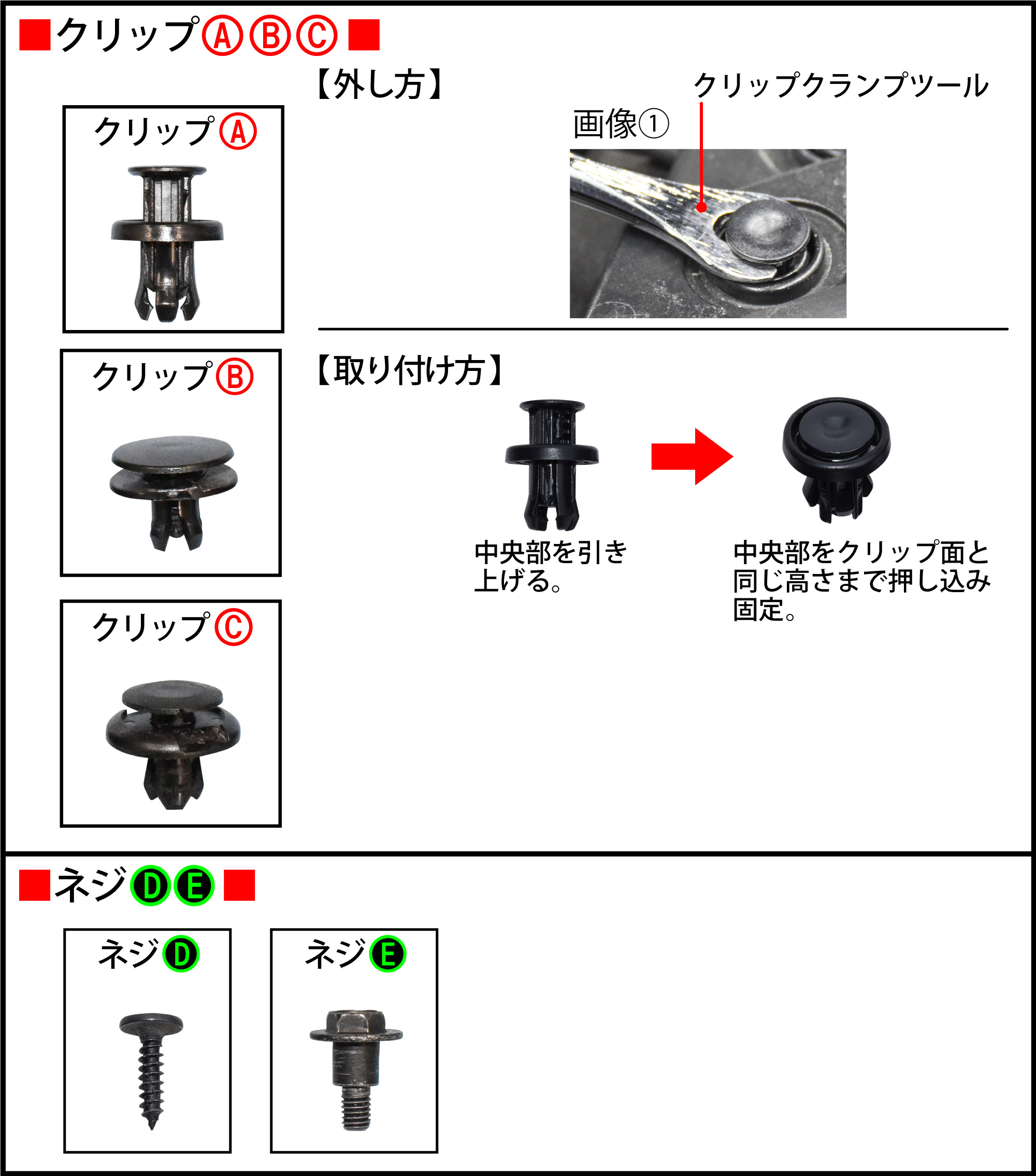

クリップＡ、B、C

【外し方】
クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

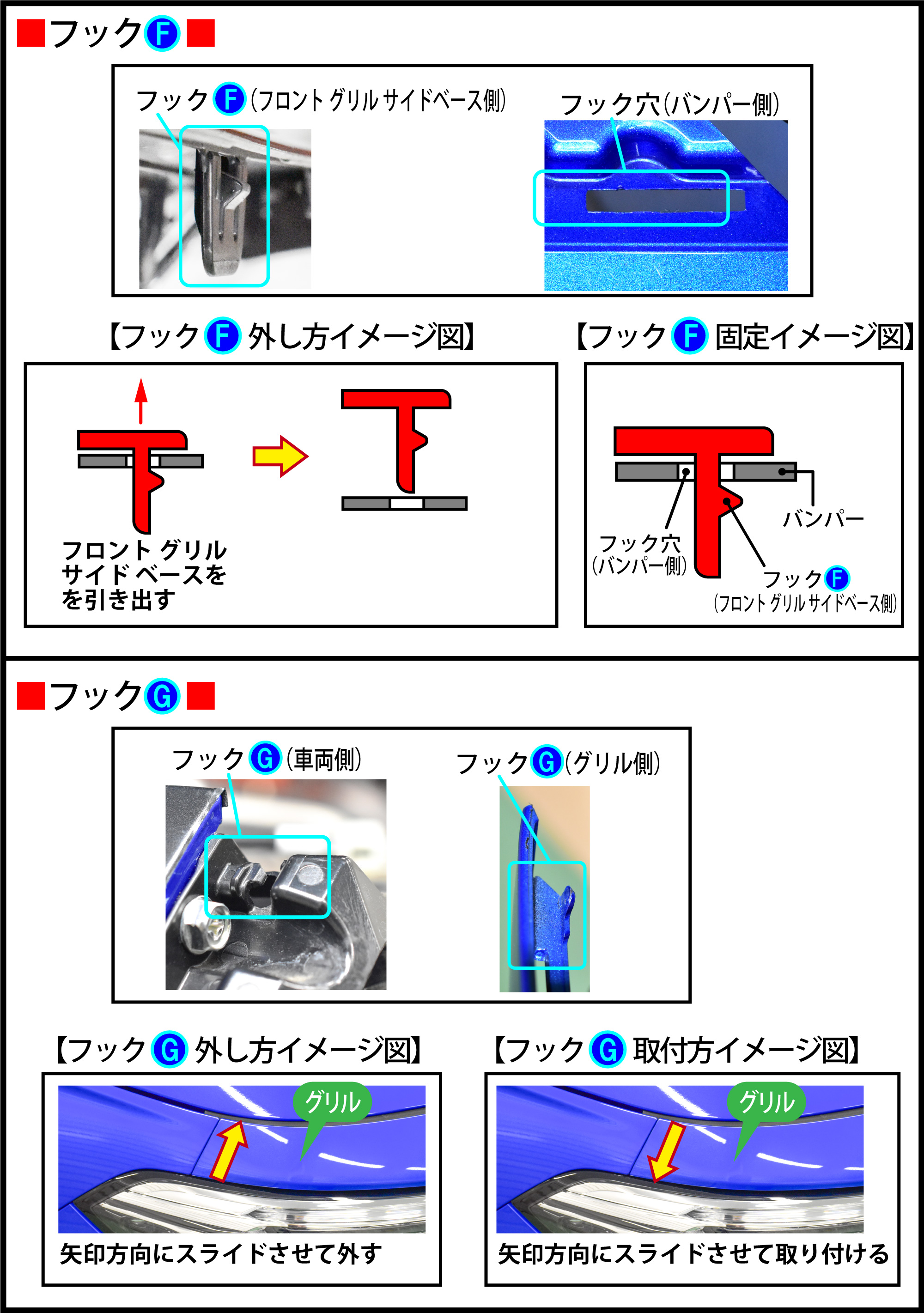

フックF

【外し方】
引っ張ることで外すことが出来ます。

【取り付け方】
フック穴へ挿し込み、押し込むことで取り付け出来ます。

フックＧ

【外し方】
『フックG外し方イメージ図』のようにグリルをスライドさせて取り外します。

【取り付け方】
『フックG取付方イメージ図』のようにグリルをスライドさせて取り付けます。

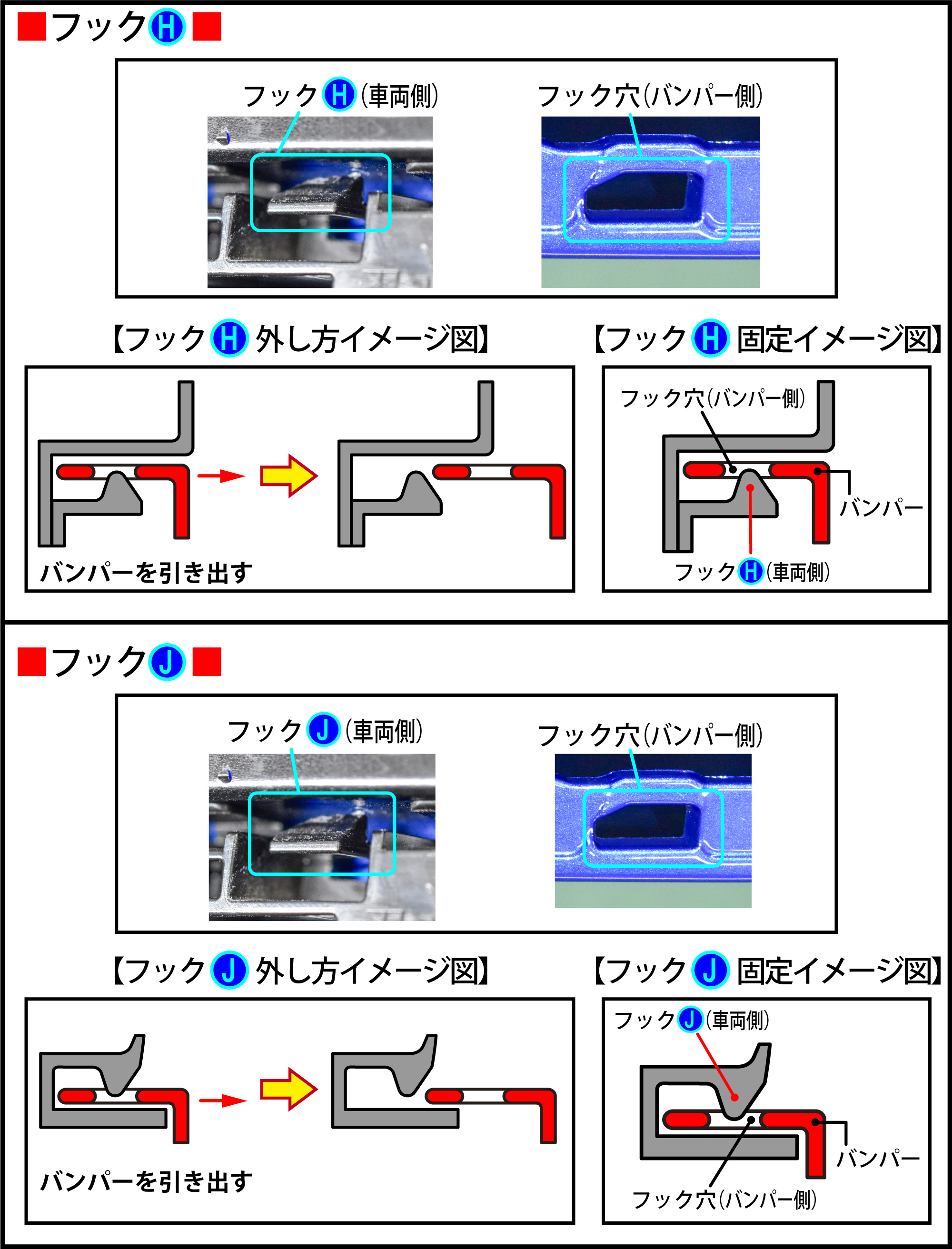

フックＨ

【外し方】
『フックH外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

フックＪ

【外し方】
『フックJ外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

≪注意≫
フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、フロント グリル サイドベース、グリル、バンパー、フロント バルク ヘッド エア ダクトを破損させる恐れがありますので、十分注意して作業を行なってください。また、フロント グリル サイドベースやグリル、バンパー、フロント バルク ヘッド エア ダクトに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

以下の手順で、バンパーを外します。
バンパーの取り外しに自信の無い方は、ディーラーまたはカー用品店へ依頼されることをお薦めします。

≪注意≫
フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、フロント グリル サイドベース、グリル、バンパー、フロント バルク ヘッド エア ダクトを破損させる恐れがありますので、十分注意して作業を行なってください。また、フロント グリル サイドベースやグリル、バンパー、フロント バルク ヘッド エア ダクトに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

準備・・・運転席側の窓ガラスを完全に下げた状態にしてからボンネットを開けます。

※ここからは、エンジンスイッチをＯＦＦにした状態で作業を行ないます。

• ボンネットを開け、左右のヘッドライト下にあるフロント グリル サイドベースのフックFを各７個引き離し、フロント グリル サイドベースを外します。

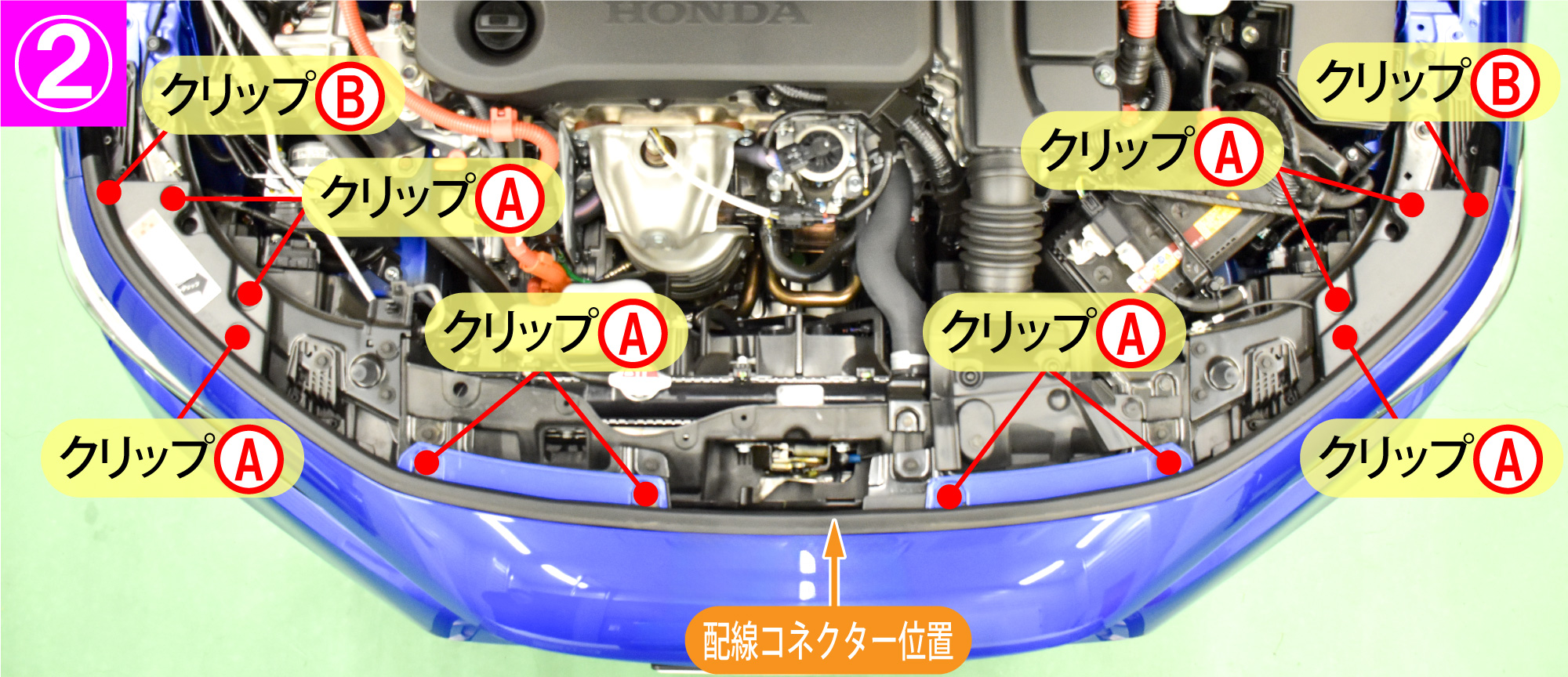

• バンパー上面裏にある配線コネクターを１個外してから、バンパー上面のクリップＡを１０個、クリップＢを２個外します。

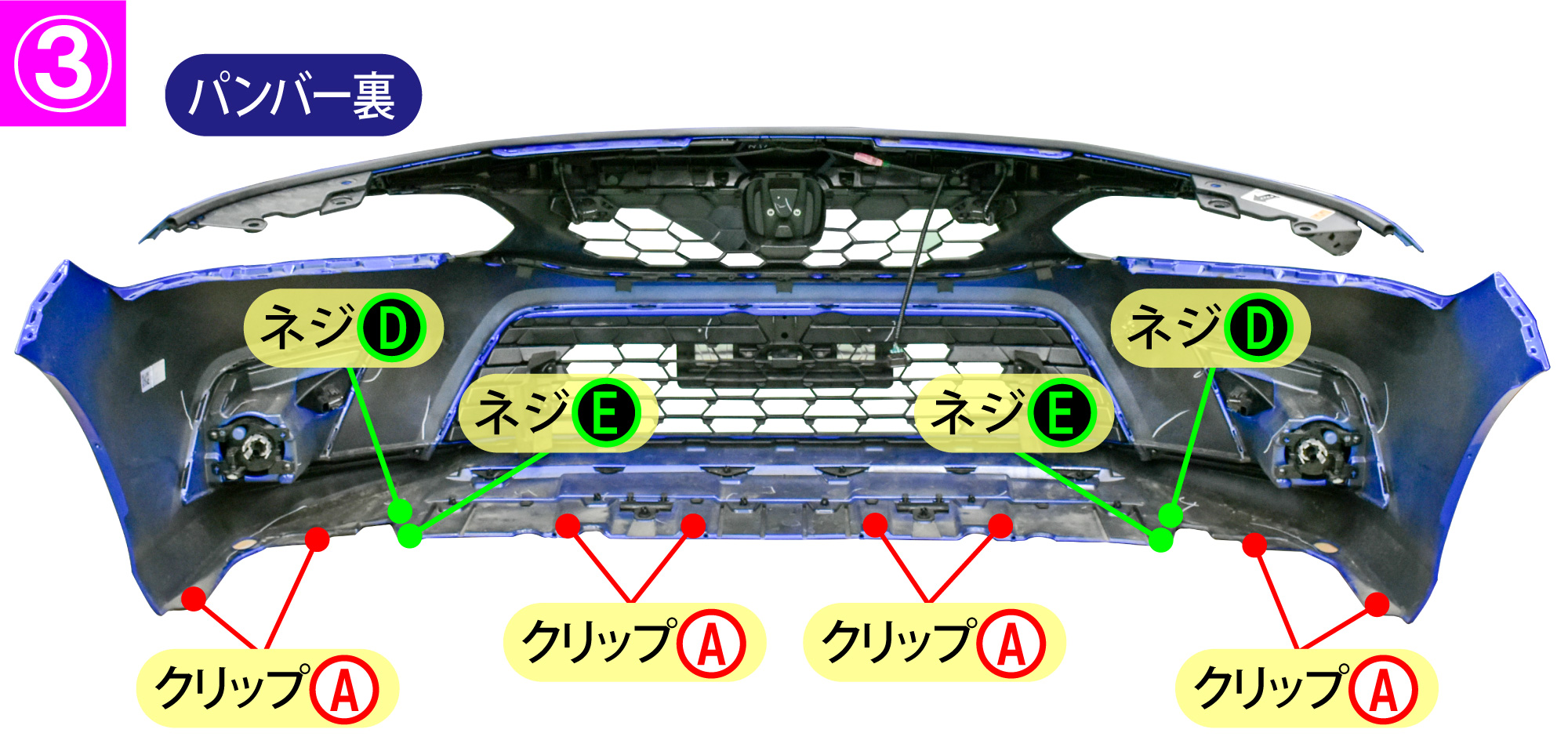

• バンパー下面のクリップＡを８個、ネジＤを２個、ネジＥを２個外します。

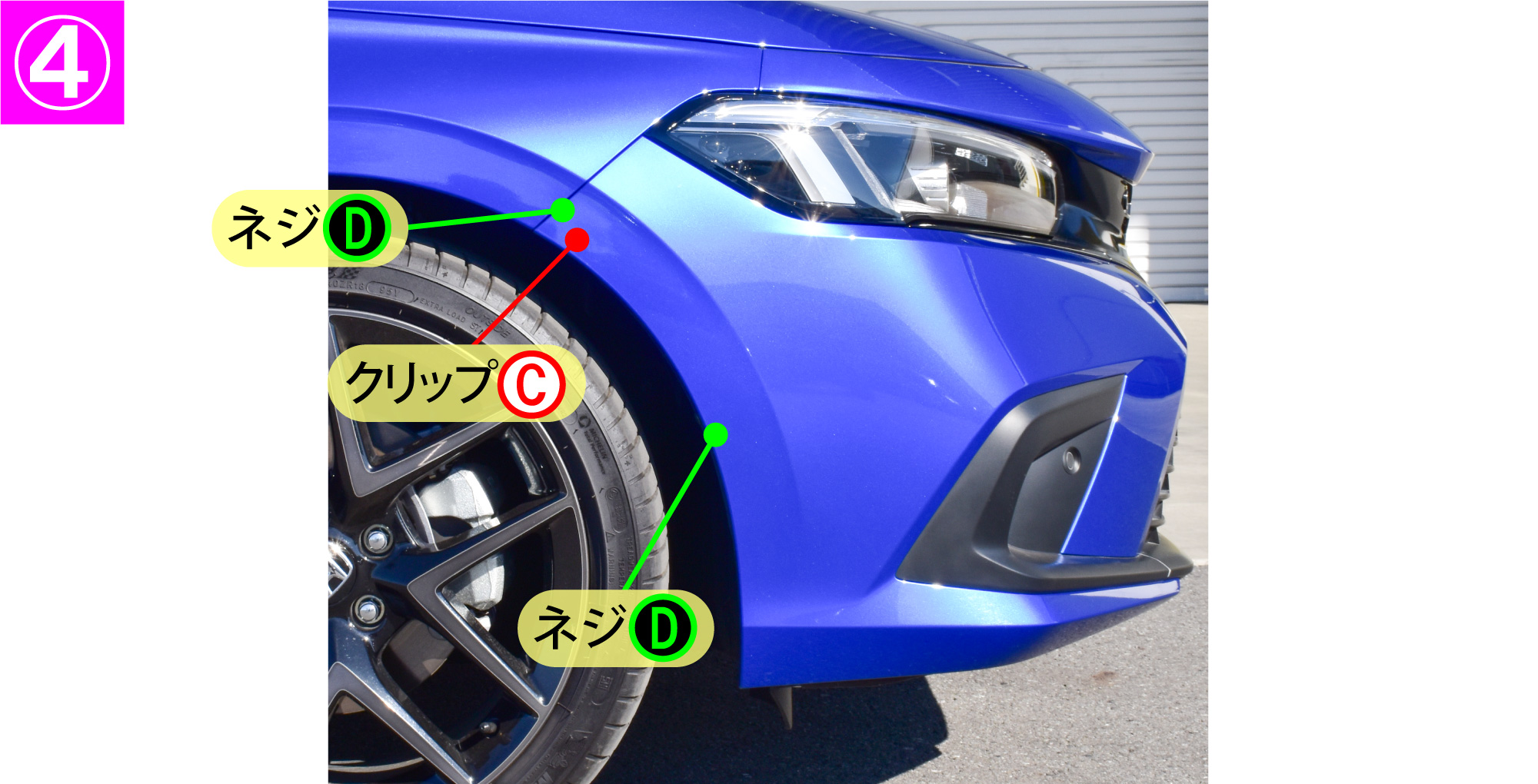

• 左右のタイヤハウス内のクリップＣを各１個、ネジＤを各２個を外します。
• グリル両端部のフックＧを各２個外してから、バンパー両端部のフックＨを各３個、①～③の順番で外します。

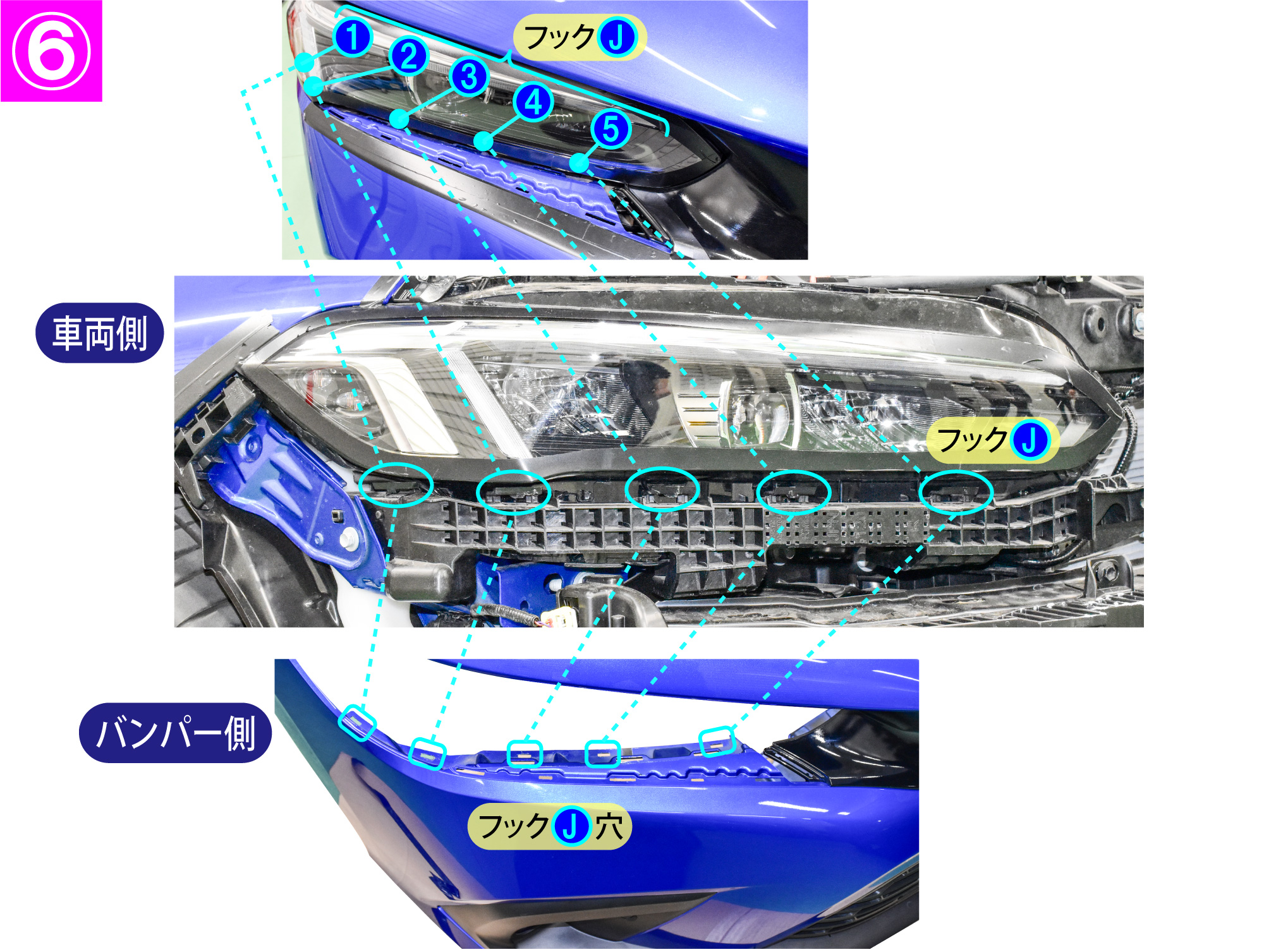

• 左右のヘッドライト下のフックＪを各５個、①～⑤の順番で外すと、バンパーが外れます。このとき、バンパー裏にセンサー等の部品が固定されていますので、配線などを損傷させないよう注意してください。

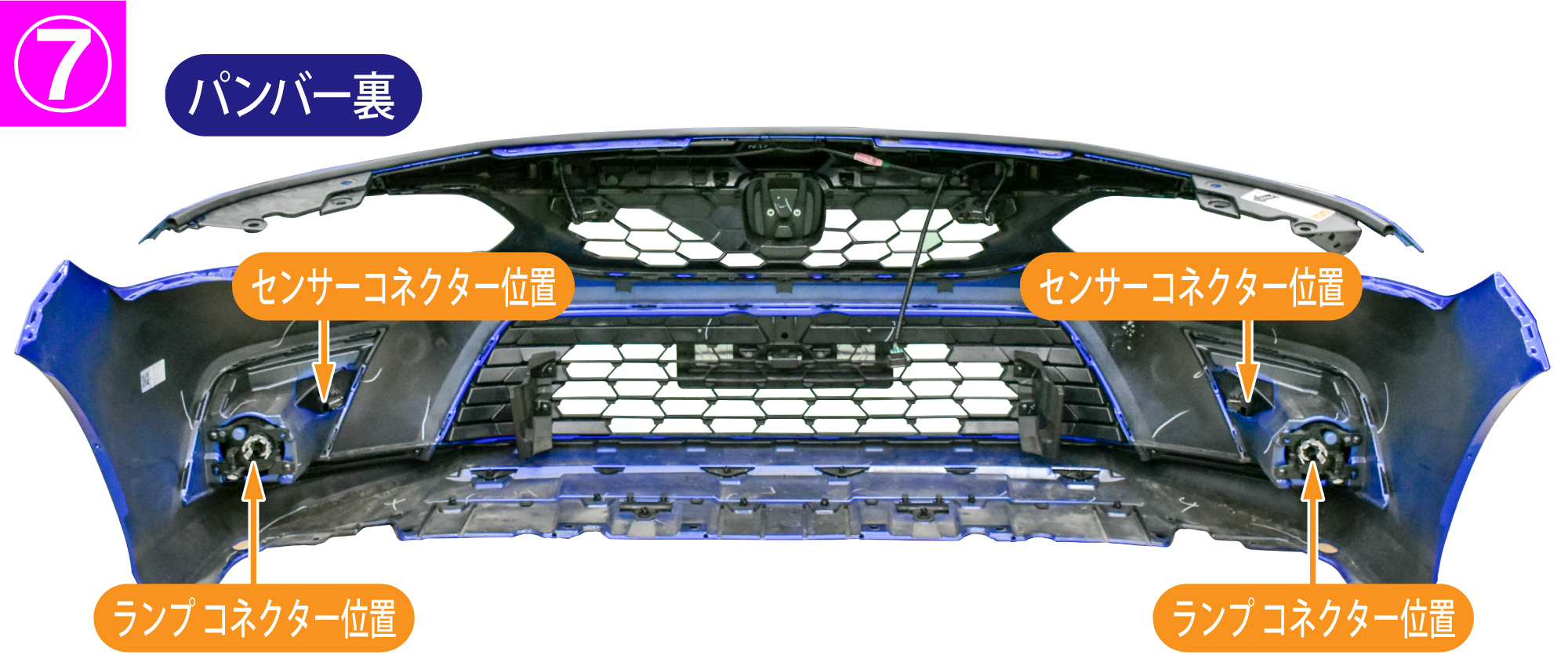

• バンパーが外れましたら、バンパー裏に固定されている部品のコネクターを外し、バンパーを安全な場所へ移動させます。
• フロント バルク ヘッド エア ダクトを固定しているクリップＡを１１個外し、フロント バルク ヘッド エア ダクトを外します。

純正ホーンを外します。

※エンジンスイッチは、ＯＦＦのままにしておいてください。

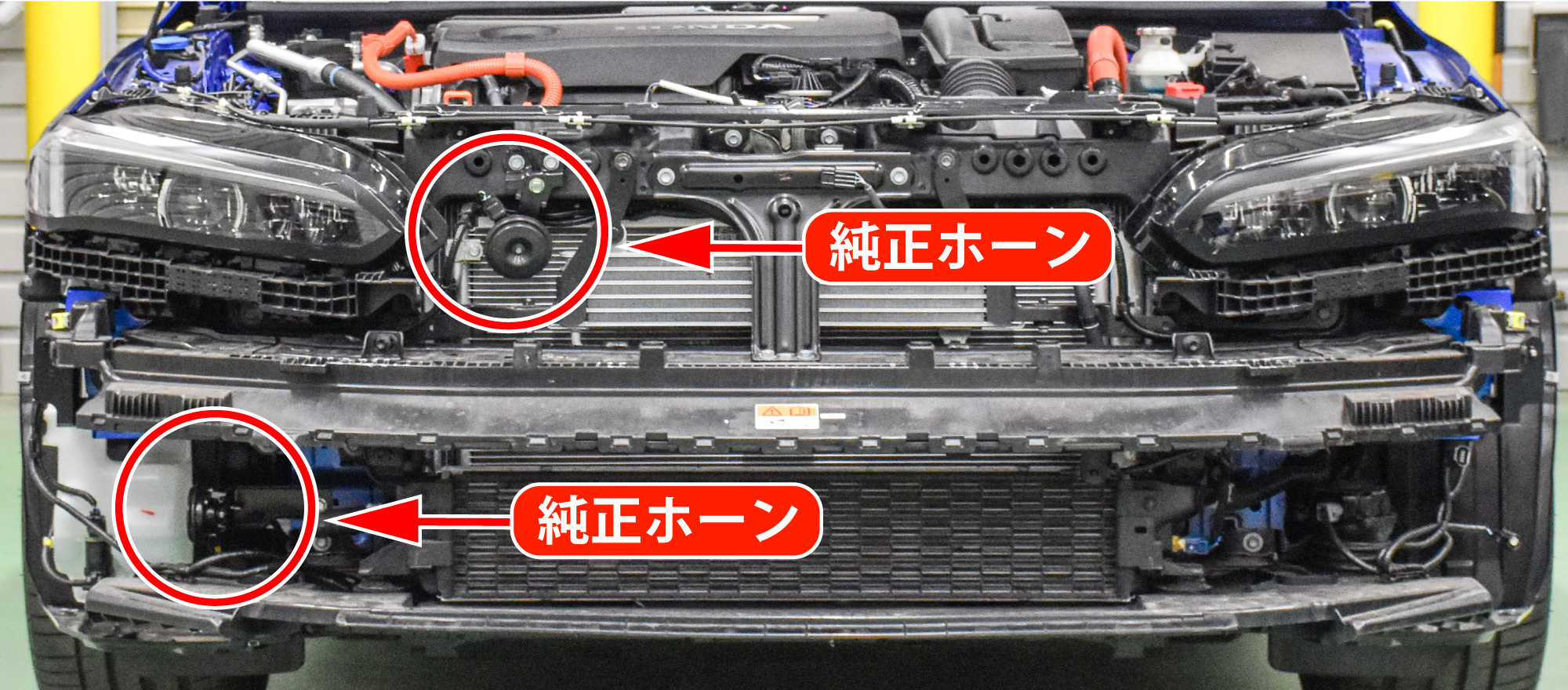

バンパーを外すと、画像の位置に純正ホーンが２個あります。これを外します。

※純正ホーンの端子数は各々２つ。（２端子ホーン）

次の手順へ

• ホーン取付　→　５

以下の手順で、新設ホーンを取り付けます。

※エンジンスイッチは、ＯＦＦのままにしておいてください。

新設ホーンは、純正ホーンの位置へ取り付けます。

※画像は「アルファーⅡコンパクト」の取り付け例です。

• 運転席側ヘッドライト下の純正ホーン位置へＨｉホーン取り付け
  ※ホーン同梱のステーを使用します。画像のようにステーをホーンに固定します。
  ①：純正ホーン位置へ純正ホーンを固定していたボルトでホーンを固定します。
• 運転席側ヘッドライト横の純正ホーン位置へＬｏホーン取り付け
  ※ホーン同梱のステーを使用します。画像のようにステーをホーンに固定します。
  ②：純正ホーン位置へ純正ホーンを固定していたボルトでホーンを固定します。

次の手順へ

• ホーン配線（アルファーⅡコンパクト）　→　６
• ホーン配線（超音７００ＨＺ）　→　７

新設ホーンの配線を行ないます。

※エンジンスイッチは、ＯＦＦのままにしておいてください。

≪注意≫
配線接続後のホーン吹鳴確認は、以下の手順で確認してください。
①：取り外したバンパーを車両側へ一旦仮り付けをして『３．取り外し１－２と７』で取り外したコネクターを全て再接続します。
※仮り付けしたバンパーが、脱落しないように十分注意して行なってください。
②：エンジンスイッチは、ＯＦＦのままで、ホーンボタンを押しホーンが正常に吹鳴するか確認します。

アルファーⅡコンパクトの場合

ホーンの配線は、下記の方法で配線します。
今回、ラクラク取付セット（ＳＺ－１１３１）を使用した際の配線方法を記載します。

• 配線方法
  ラクラク取付セット（ＳＺ－１１３１）を使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※ラクラク取付セット（ＳＺ－１１３１）とは、純正ホーンコードと接続するコネクター４個と新設ホーンへ接続する端子が組まれたコードが２組セットになったものです。

※上記注意事項を確認した上で、配線接続後のホーン吹鳴確認を行なってください。

次の手順へ

• 完成　→　８

新設ホーンの配線を行ないます。

※エンジンスイッチは、ＯＦＦのままにしておいてください。

≪注意≫
配線接続後のホーン吹鳴確認は、以下の手順で確認してください。
①：取り外したバンパーを車両側へ一旦仮り付けをして『３．取り外し１－２と７』で取り外したコネクターを全て再接続します。
※仮り付けしたバンパーが、脱落しないように十分注意して行なってください。
②：エンジンスイッチは、ＯＦＦのままで、ホーンボタンを押しホーンが正常に吹鳴するか確認します。

超音７００ＨＺの場合

ホーンの配線は、超音７００ＨＺ同梱のハーネスを使用し、配線します。

• 配線方法
  超音７００ＨＺ同梱のハーネスを使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※上記注意事項を確認した上で、配線接続後のホーン吹鳴確認を行なってください。

次の手順へ

• 完成　→　８

取り外した部品を元に戻して完成です。
