クロストレック（ＧＵＦ）のホーン交換
スバル クロストレック（ＧＵＦ）のホーン交換をご紹介します。
※ご注意
商品のパッケージおよび、取付・取扱説明書に記載されている注意事項を必ずお読みになってから、作業を行なってください。
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、参考例としてご覧ください。また、本資料は、お取り付けおよび車検適合等を保証するものではなく、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴う、お車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
下記車両で取り付けが出来たホーンとその取り付けに使用した製品は以下の通りです。
| 取り付け出来たホーン | ホーン取り付けに使用した製品 | |
|---|---|---|
| ホーン取り付け部品 | ホーン配線 | |
| アルファーⅡコンパクト | 取付スペーサーセット（SZ-1139） | 純正変換コード①（SZ-1151） ＋ 純正変換コード③（SZ-1153） |
| スリムスパイラルⅡ | ||
| プラウドホーン | ||

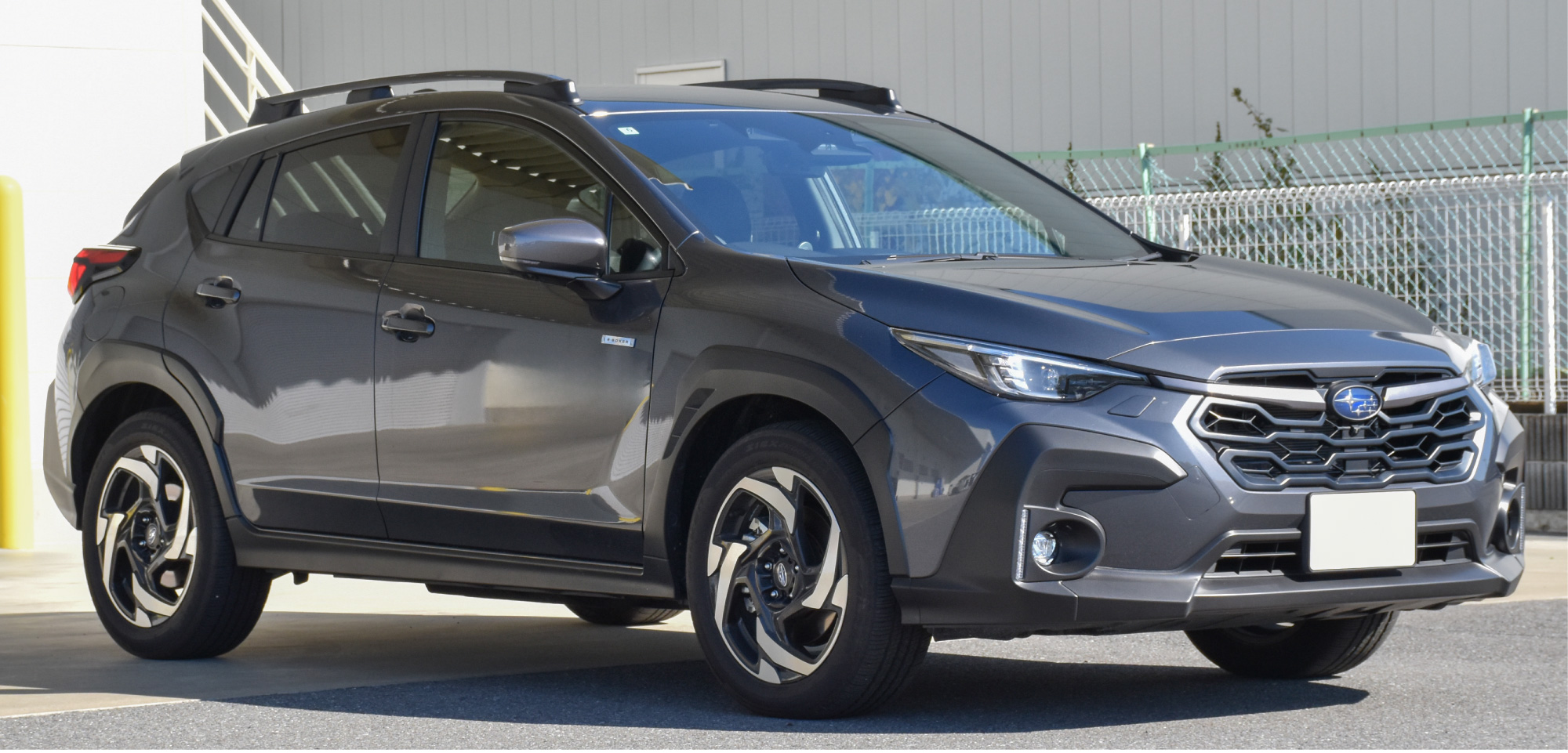

１．取り付けを行なった車両
ホーン取り付けを行なった車両情報
グレード ： Ｐｒｅｍｉｕｍ Ｓ：ＨＥＶ
年 式 ： ２０２５年６月
型 式 ： ５ＡＡ－ＧＵＦ
２．クリップ、ボルトの形状とクリップの外し方・取り付け方
クリップの外し方・取り付け方
クリップの外し方と取り付け方を下記に説明します。
≪注意≫
クリップで固定された部分を力まかせに引っ張ると、クリップやエアインテークダクト、カバーＵＰＲ フロント、エアガイドＵＰＲを破損させる恐れがありますので十分注意して作業を行なってください。

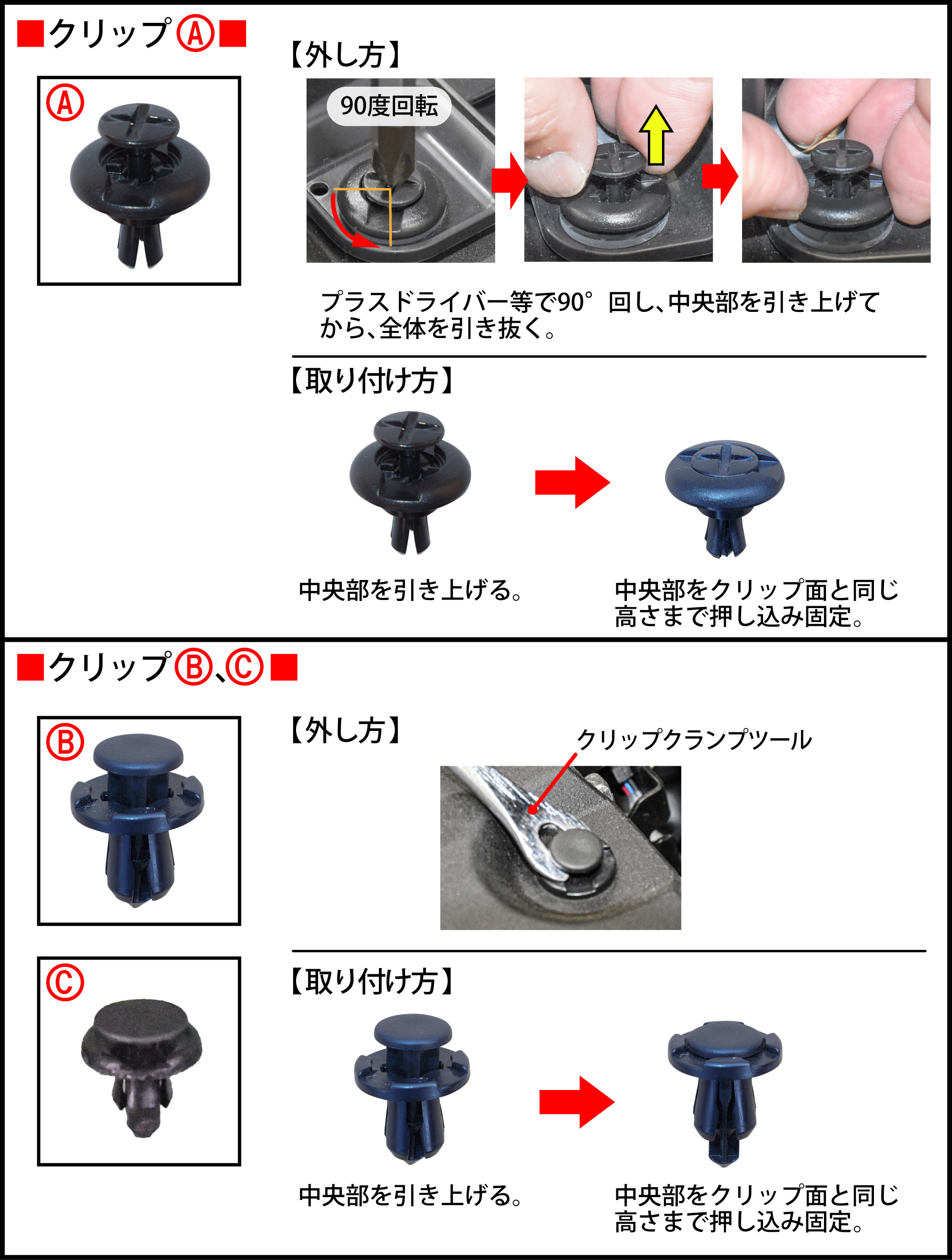

クリップＡ
【外し方】
画像のようにプラスドライバー等で９０度回し、中央部を引きあげてから、クリップ全体を手で引き抜きます。
【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。
クリップＢ、クリップＣ
【外し方】
画像のようにクリップクランプツール等で中央部を少し引き上げ、クリップ全体を手で引き抜きます。
【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

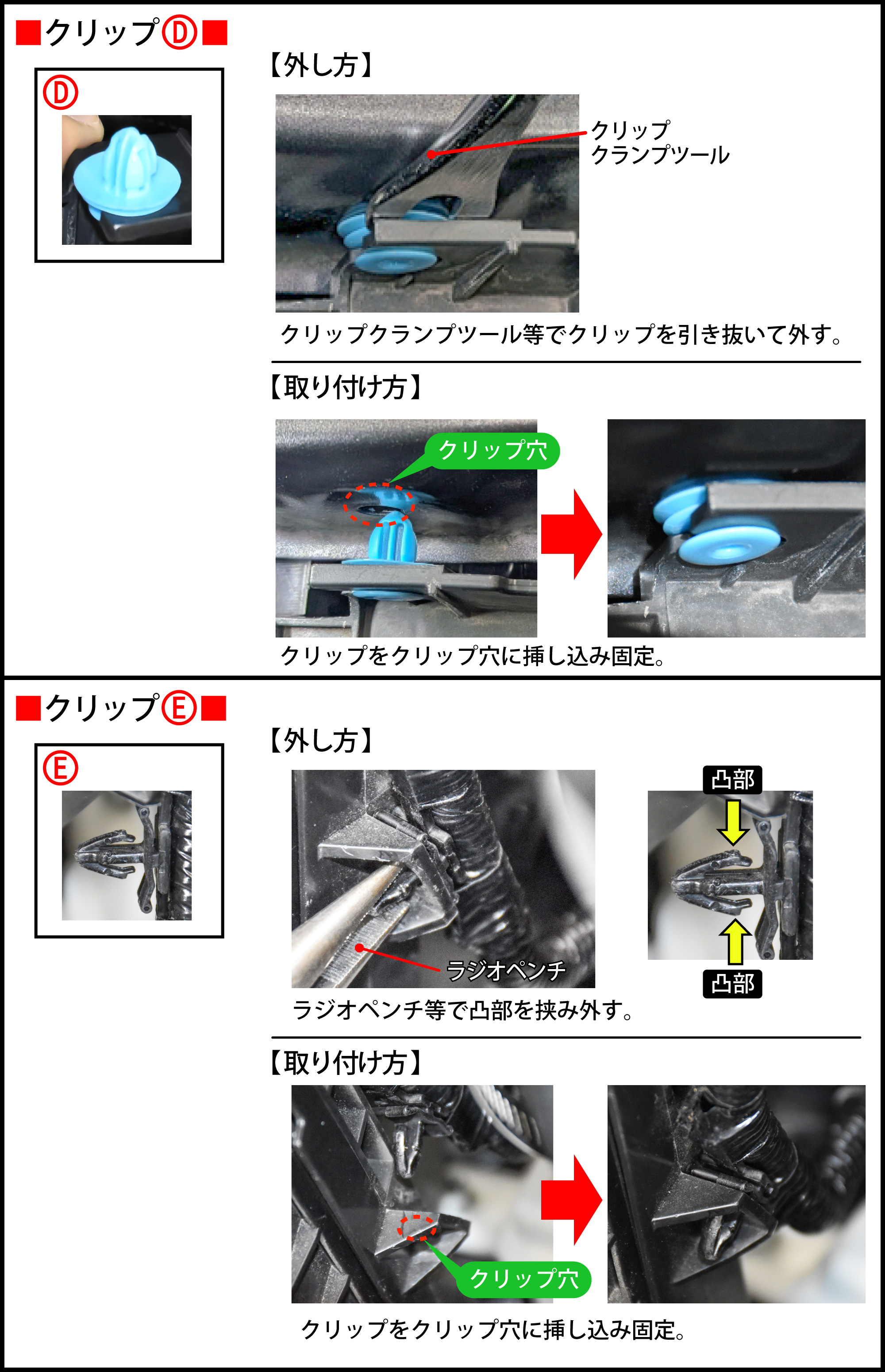

クリップＤ
【外し方】
画像のようにクリップクランプツール等でクリップを引き抜いて外します。
【取り付け方】
クリップをクリップ穴へ挿し込み、固定します。
クリップＥ
【外し方】
画像のようにラジオペンチ等でクリップの凸部を挟み込み外します。
【取り付け方】
クリップをクリップ穴へ挿し込み、固定します。

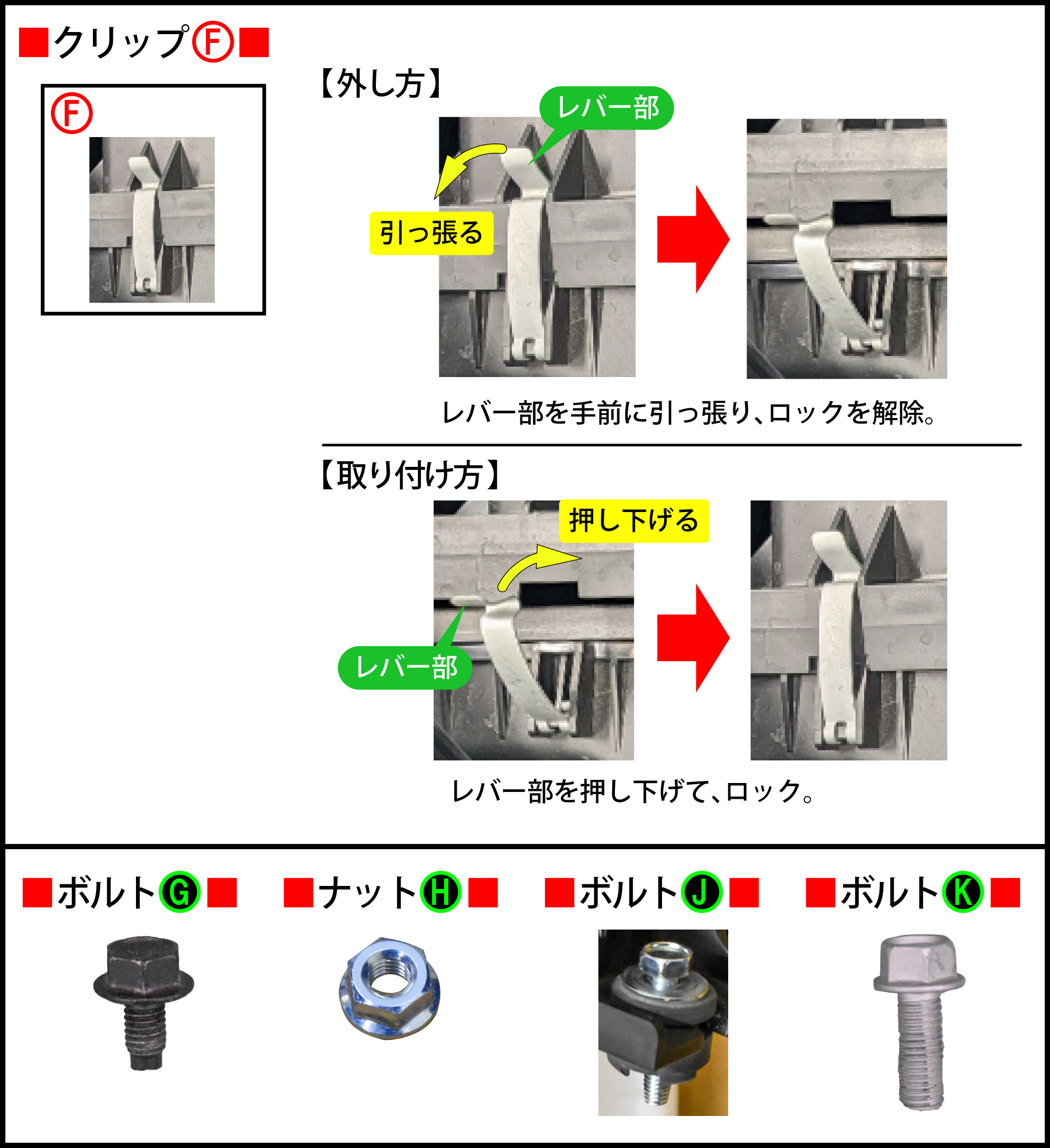

クリップＦ
【外し方】
画像のようにレバー部を手前に引っ張り、ロックを解除します。
【取り付け方】
レバー部を押し下げて、ロックします。
３．取り外し１
準備・・・運転席側の窓ガラスを完全に下げた状態にしてからボンネットを開けます。
≪注意≫
クリップで固定された部分を力まかせに引っ張ると、クリップやエアインテークダクト、カバーＵＰＲ フロント、エアガイドＵＰＲを破損させる恐れがありますので十分注意して作業を行なってください。また、エアインテークダクトやカバーＵＰＲ フロント、エアガイドＵＰＲに無理な力を加えると表面の白化や変形破損の原因となりますので、取り扱いには十分注意してください。
■ 純正ＨＩホーンのコネクターを外す

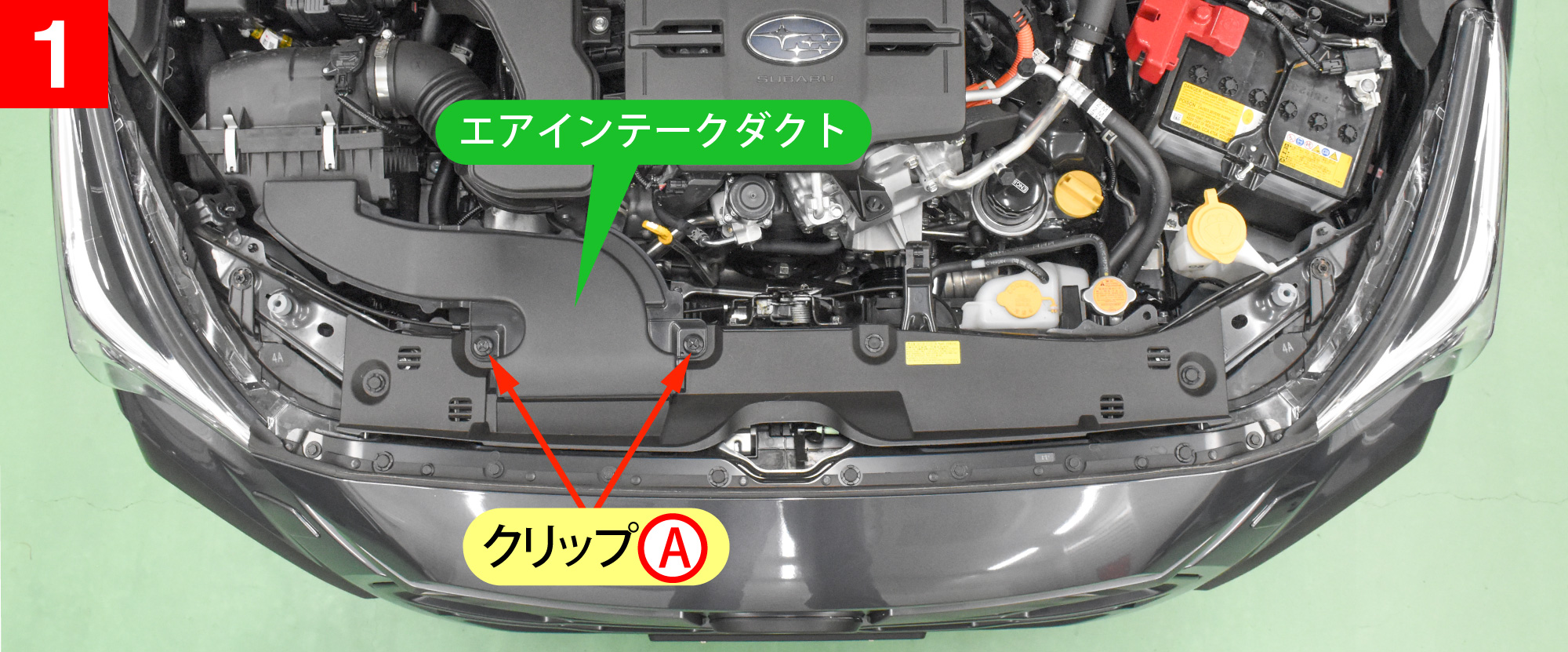

- ボンネットを開け、エアインテークダクトを固定しているクリップＡを２個外します。

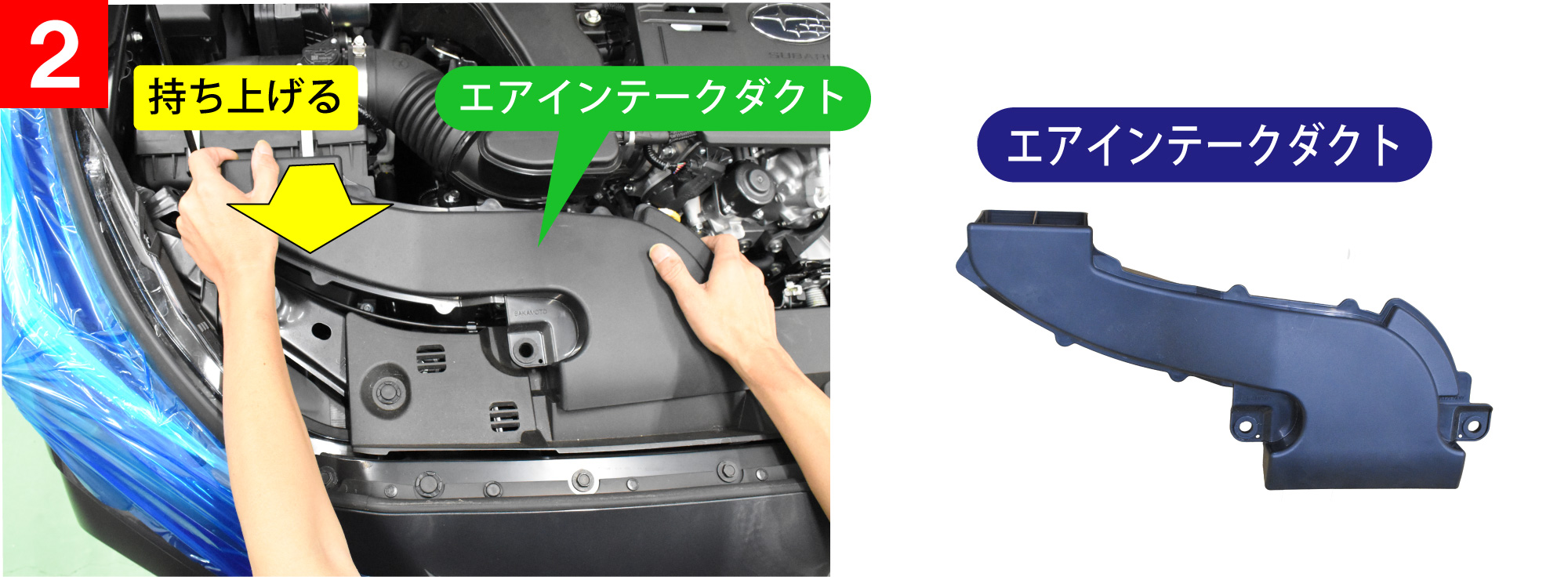

- エアインテークダクトの左側を持ち上げながらエアインテークダクトを外します。

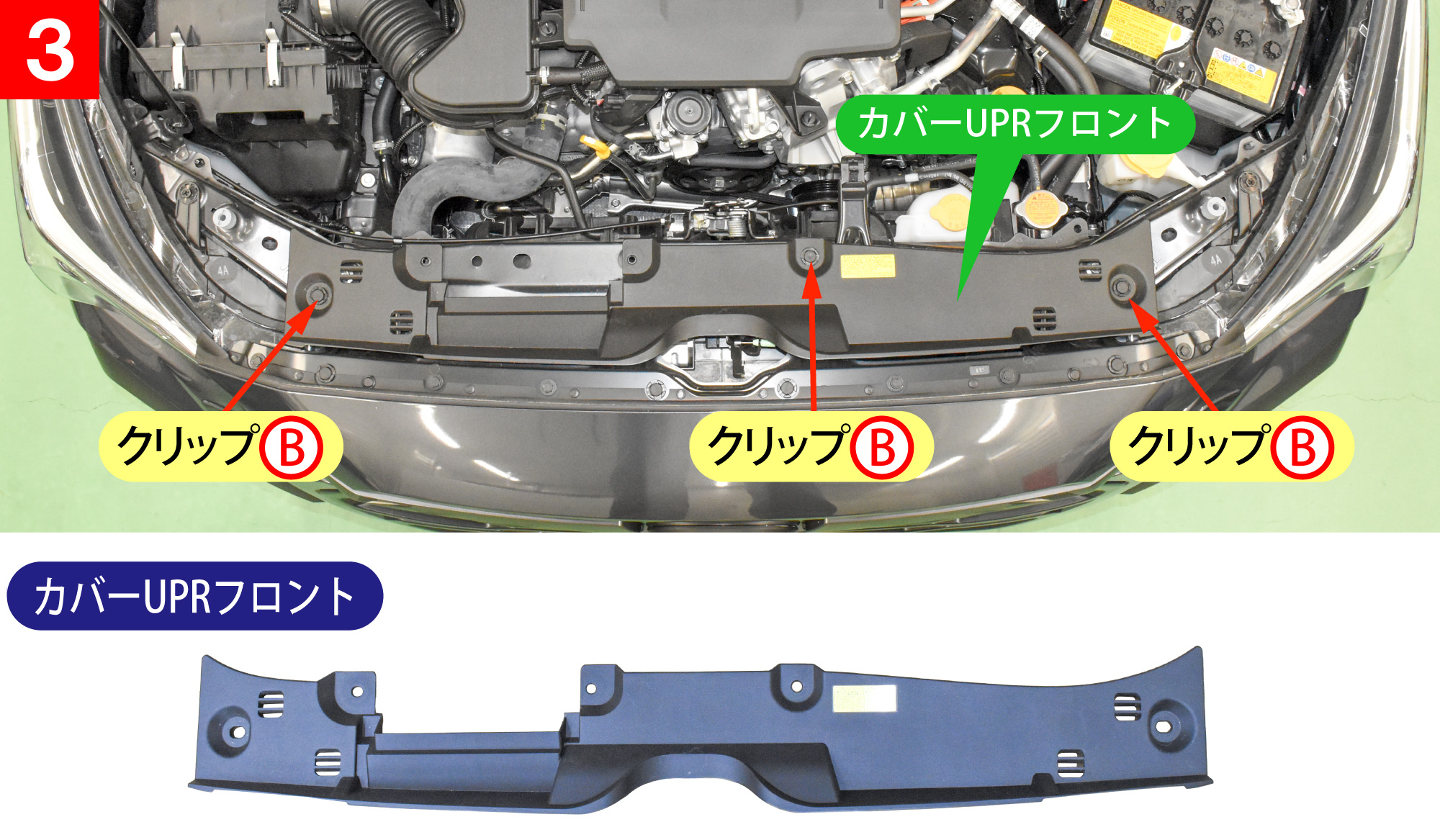

- カバーＵＰＲ フロントを固定しているクリップＢを３個外し、カバーＵＰＲ フロントを外します。

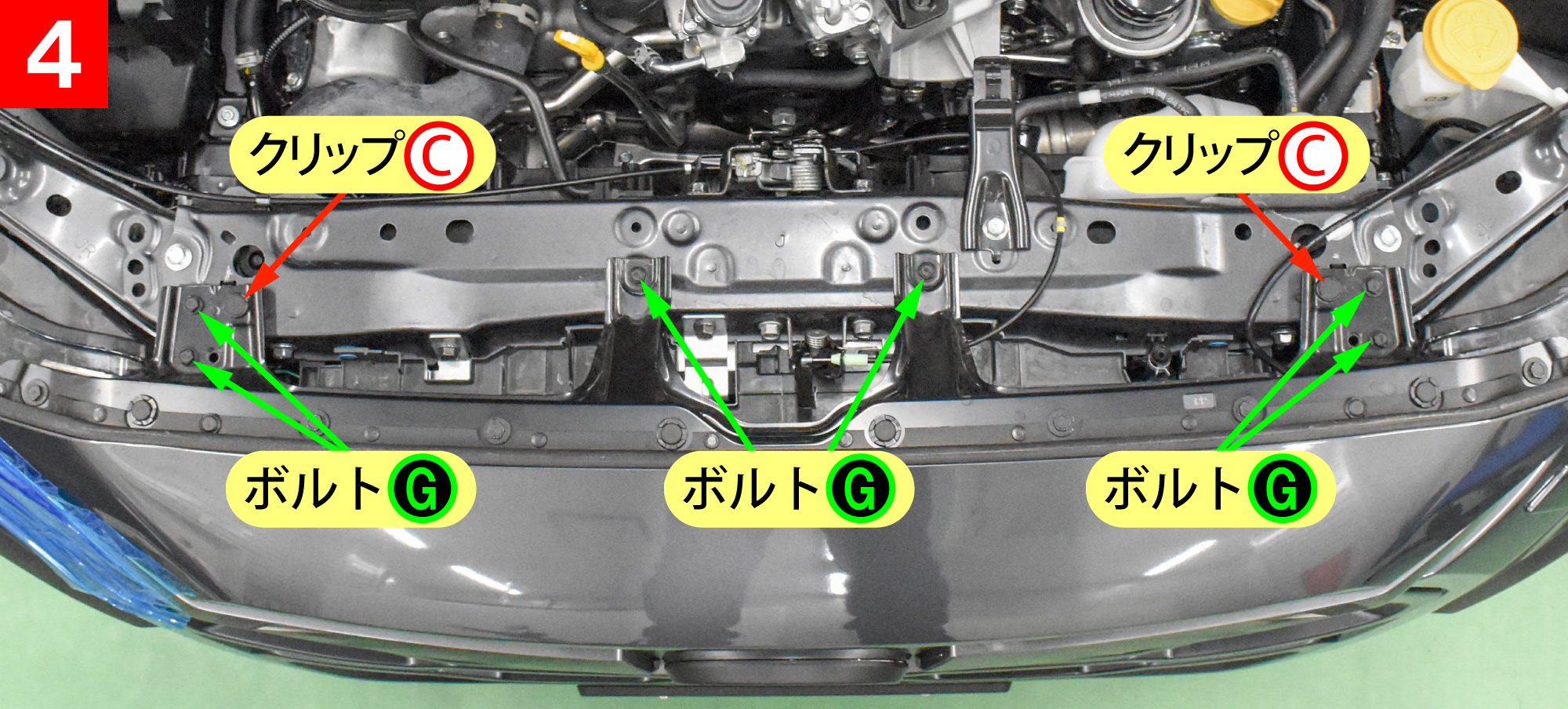

- バンパー上側を固定しているクリップＣを２個、ボルトＧを６個外します。

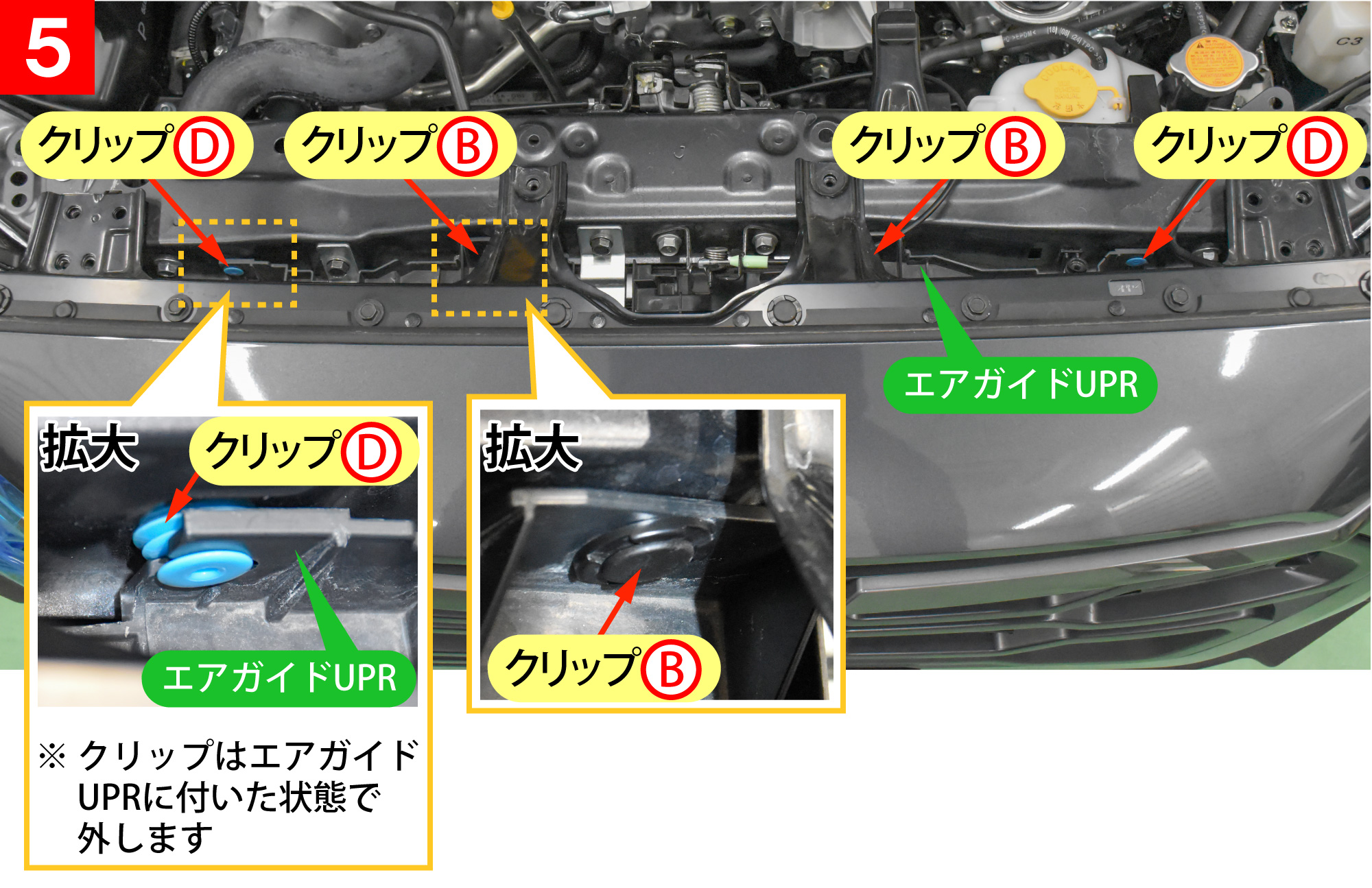

- エアガイドＵＰＲを固定しているクリップＢを２個、クリップＤを２個外します。

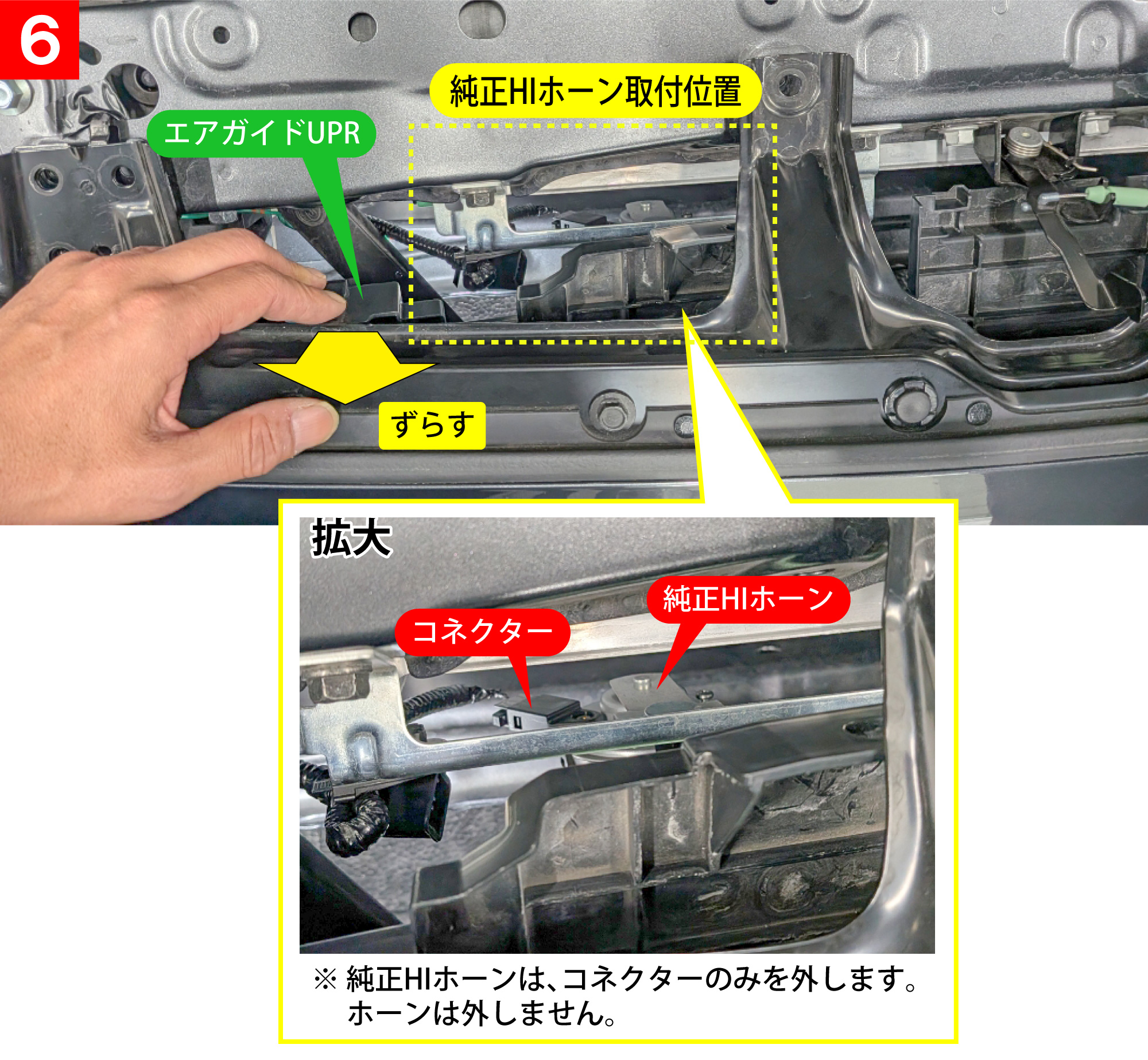

- エアガイドUPRをずらし、純正ＨＩホーンのコネクターを外します。
※純正ＨＩホーンは外しません。
※純正ＨＩホーンの端子数は１つ。（１端子ホーン）
４．取り外し２
■ 純正ＬＯホーンを取り外す

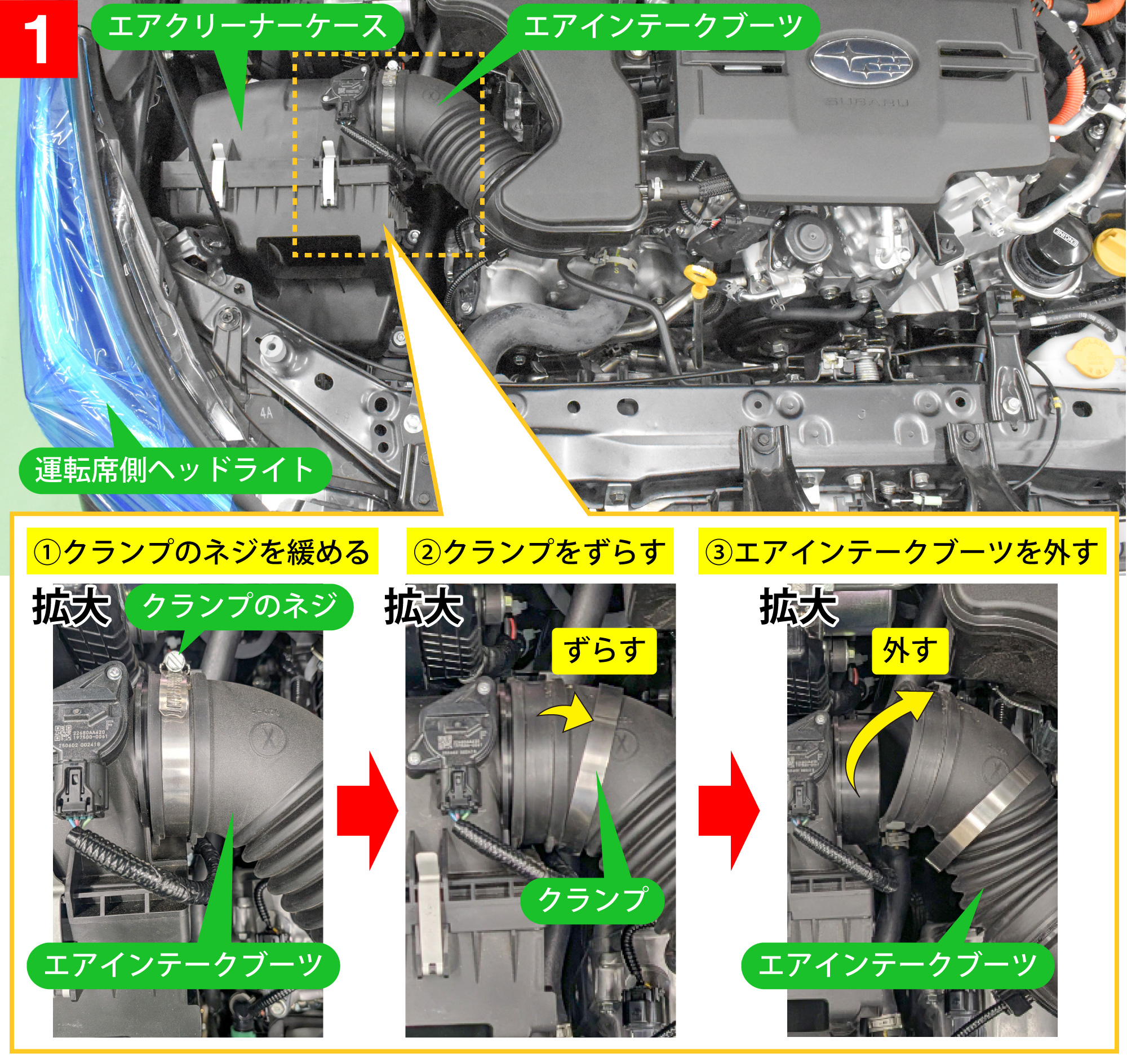

- エアインテークブーツを固定しているクランプのネジを緩め、エアクリーナーケースからエアインテークブーツを外します。

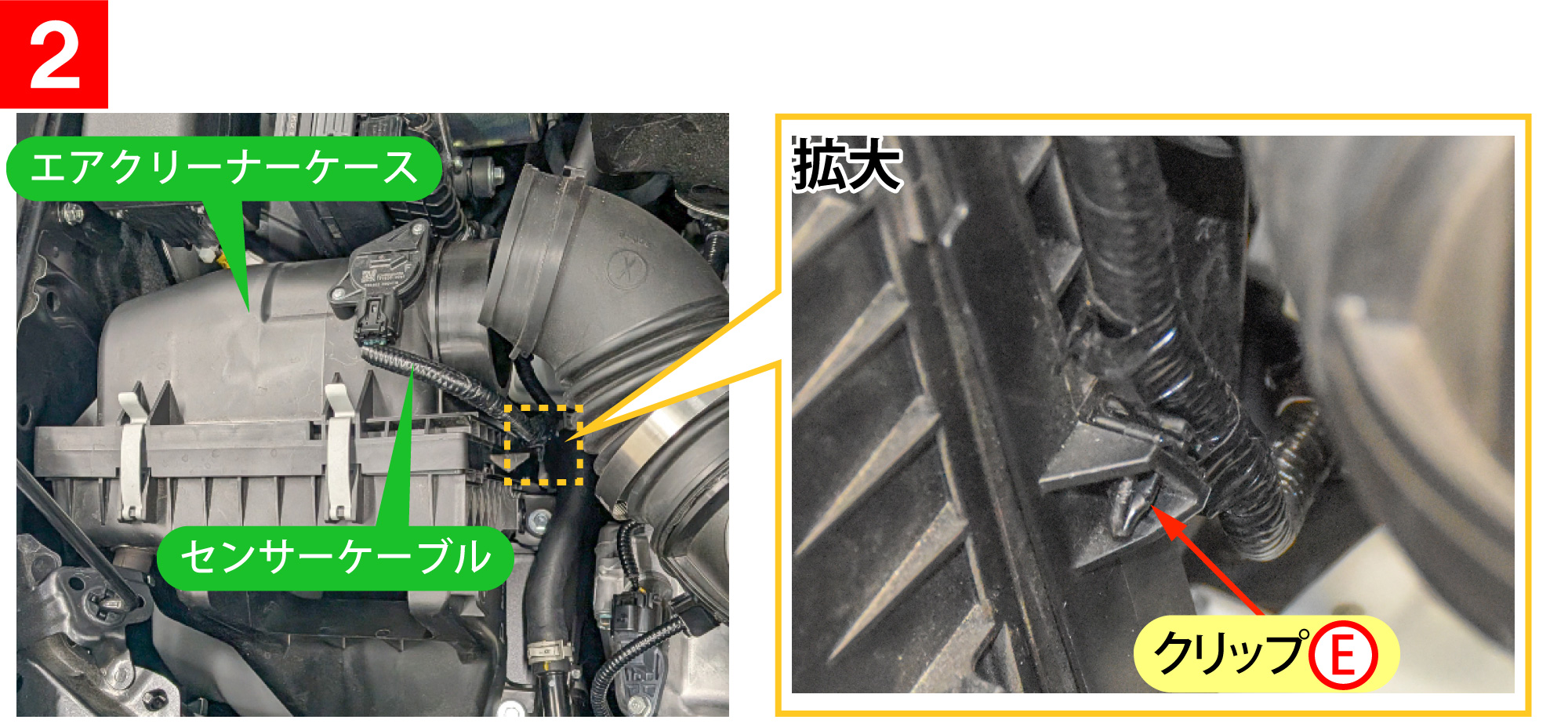

- エアクリーナーケースのセンサーケーブルを止めているクリップEの凸部をラジオペンチ等で挟み込み外します。

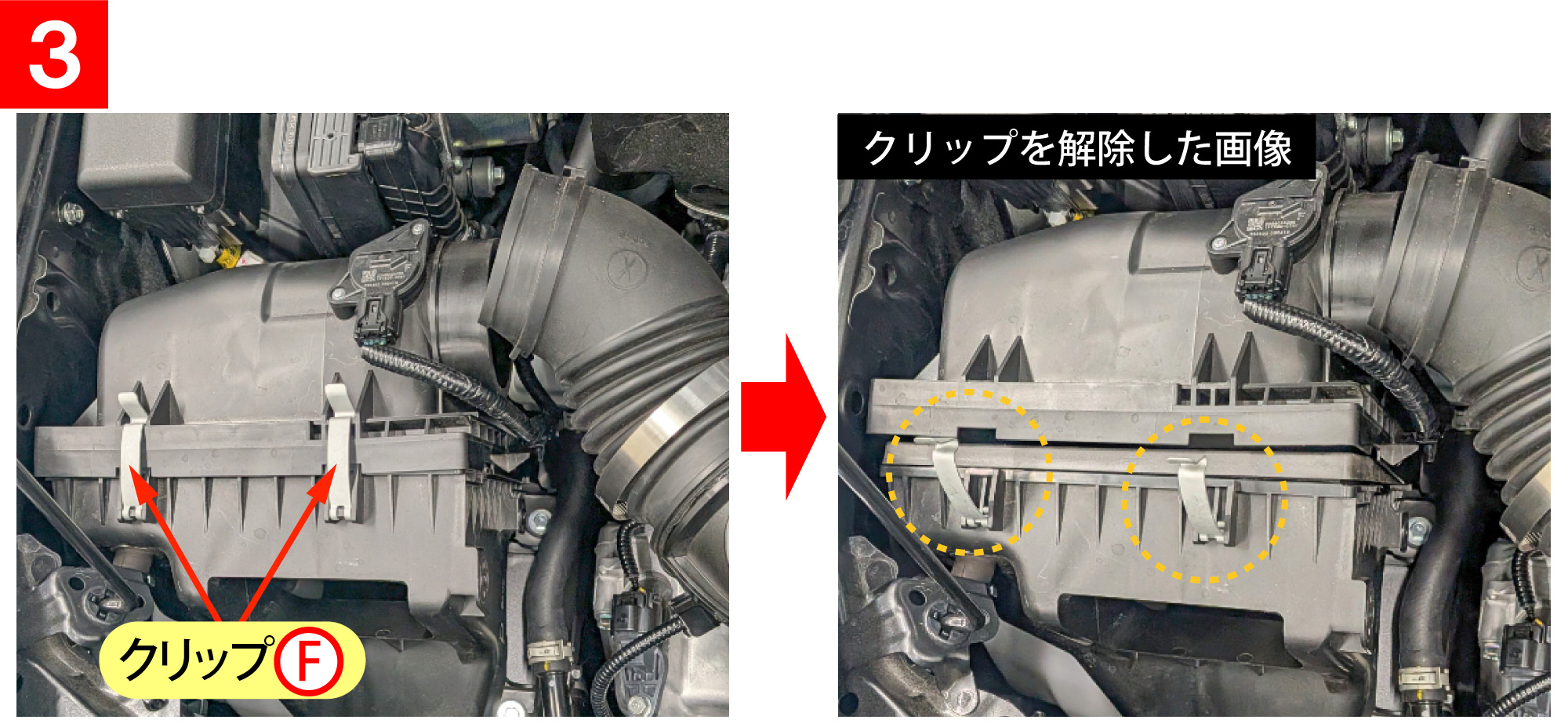

- エアクリーナーケースをロックしているクリップＦを２個解除します。

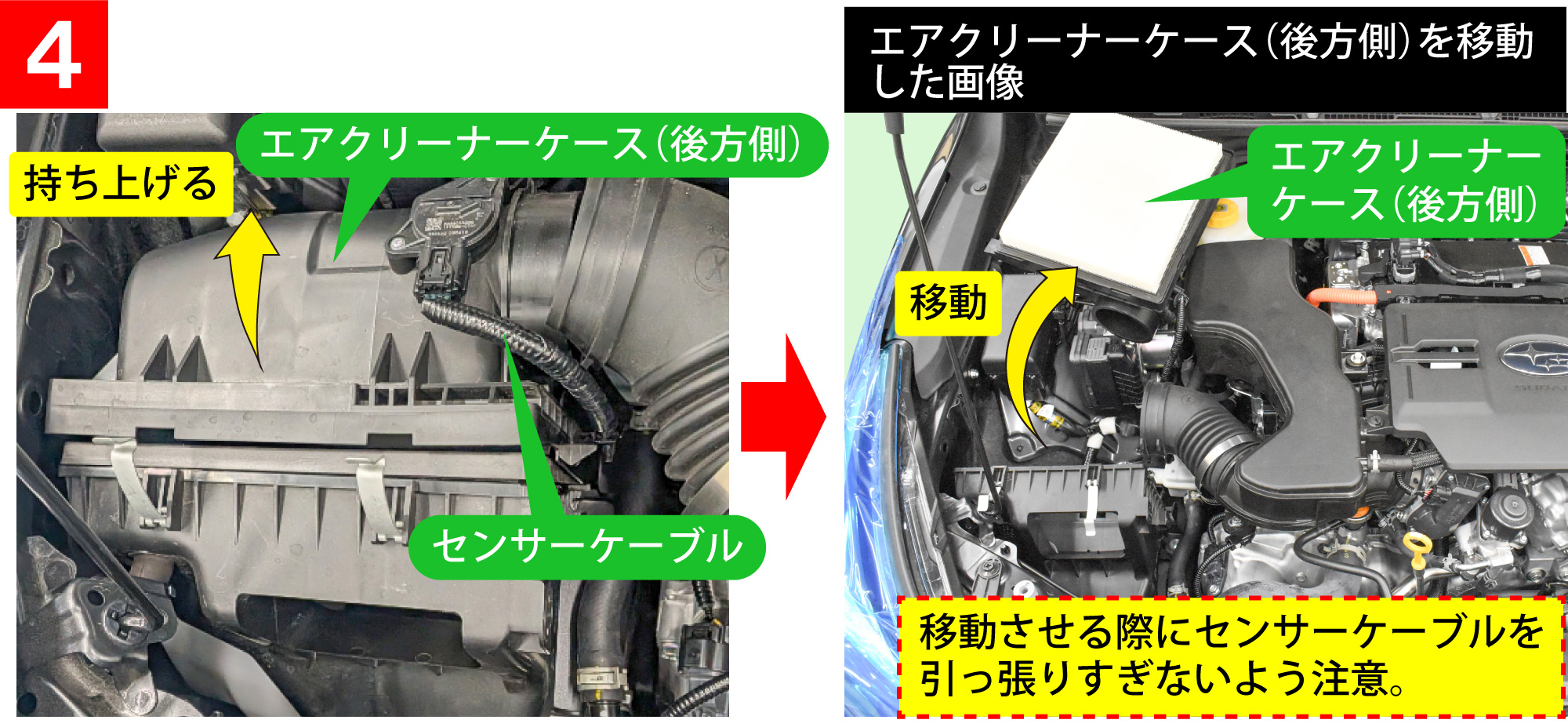

- エアクリーナーケース（後方側）を持ち上げて後方へ移動します。

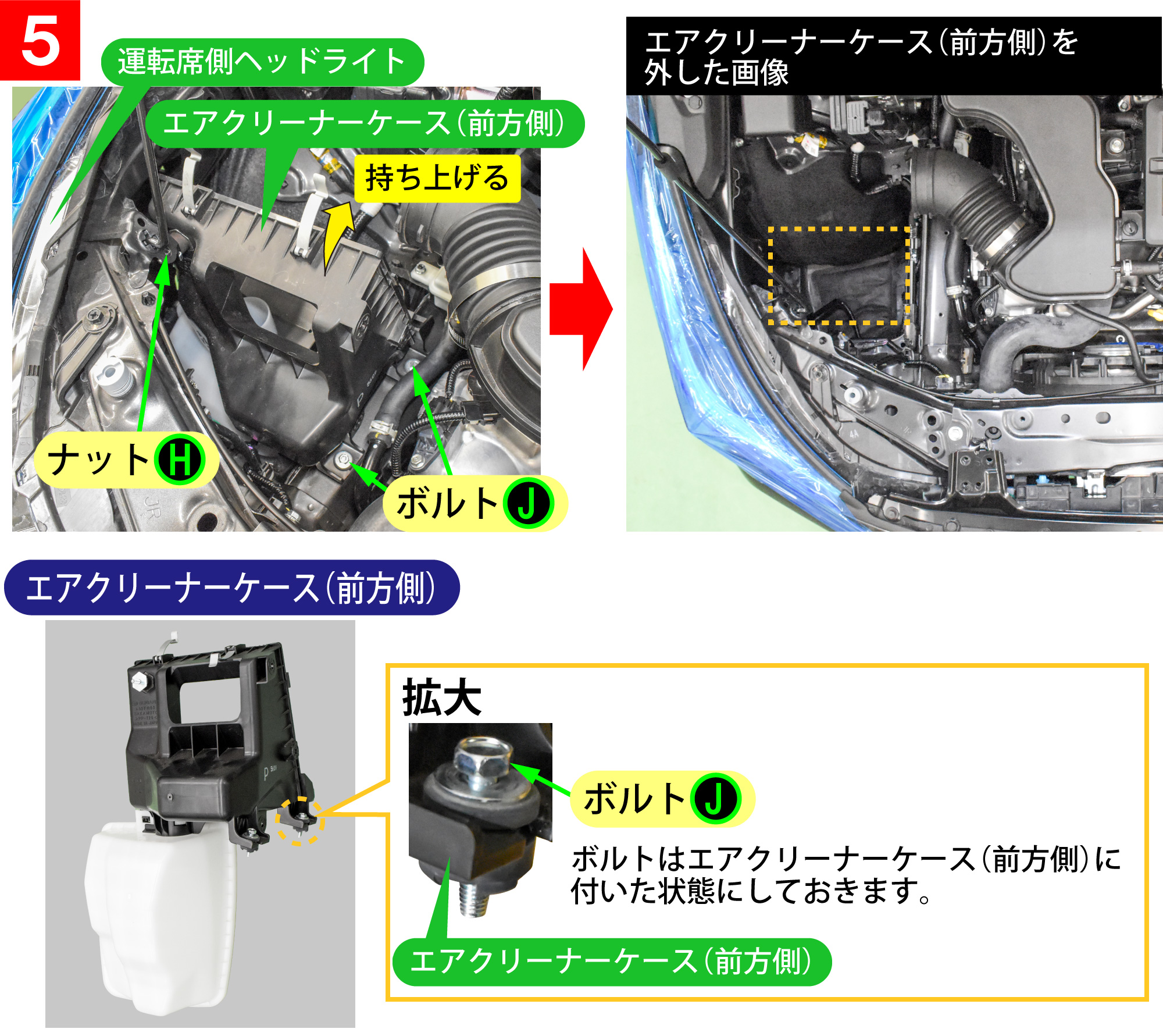

※移動させる際にセンサーケーブルを引っ張りすぎないよう注意。 - ナットＨとボルトＪを２個外し、エアクリーナーケース（前方側）を上に持ち上げて外します。

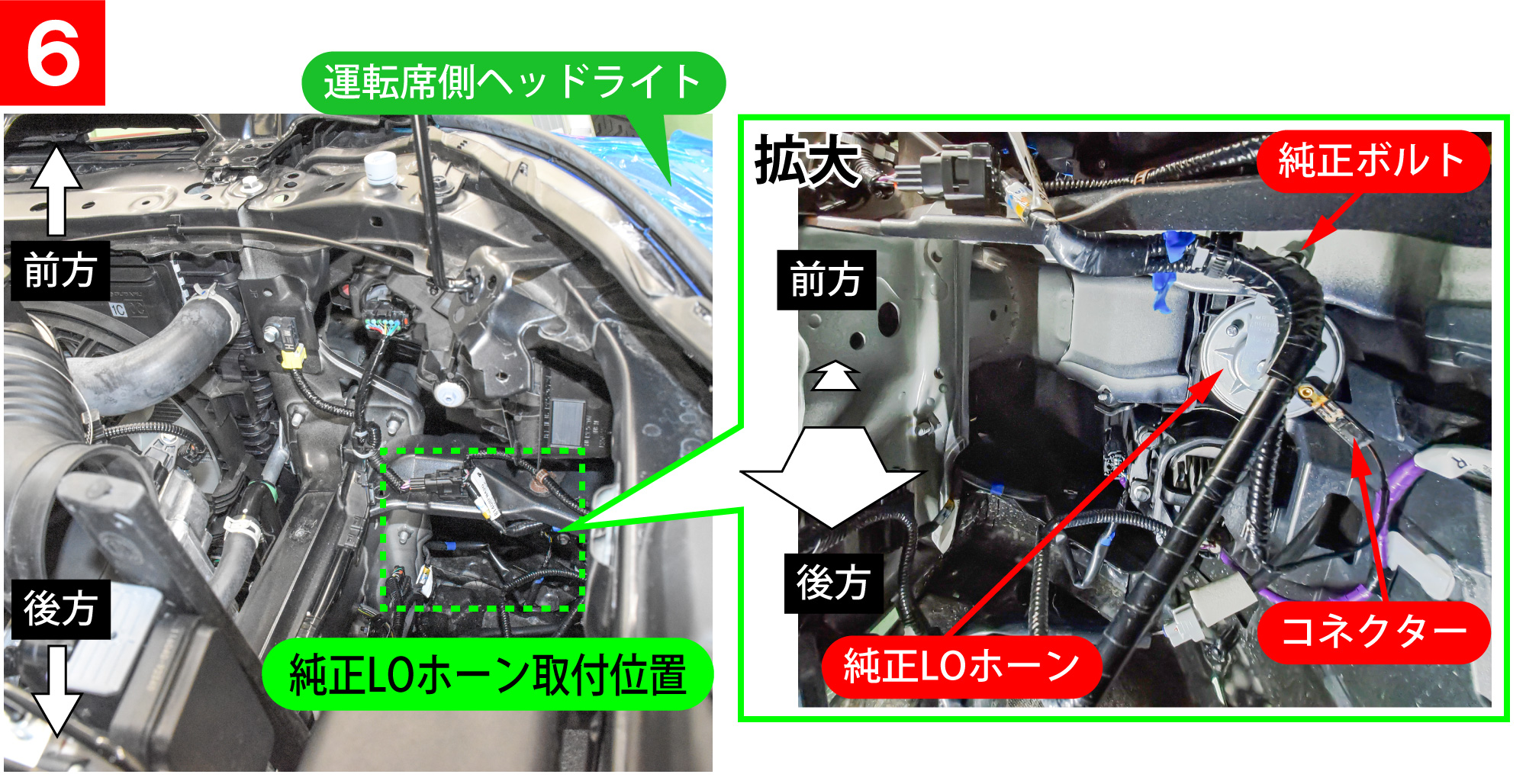

- エアクリーナーケースを外したスペースから、運転席側ヘッドライト下にある純正ＬＯホーンのコネクターとボルトを外し、純正ＬＯホーンを外します。
※純正ＬＯホーンの端子数は１つ。（１端子ホーン）
次の手順へ
- ホーン取付方法 → ５
５．ホーン取付方法
以下の手順で、新設ホーンを取り付けます。
※取付スペーサーセット（ＳＺ－１１３９）を１セット使用します。

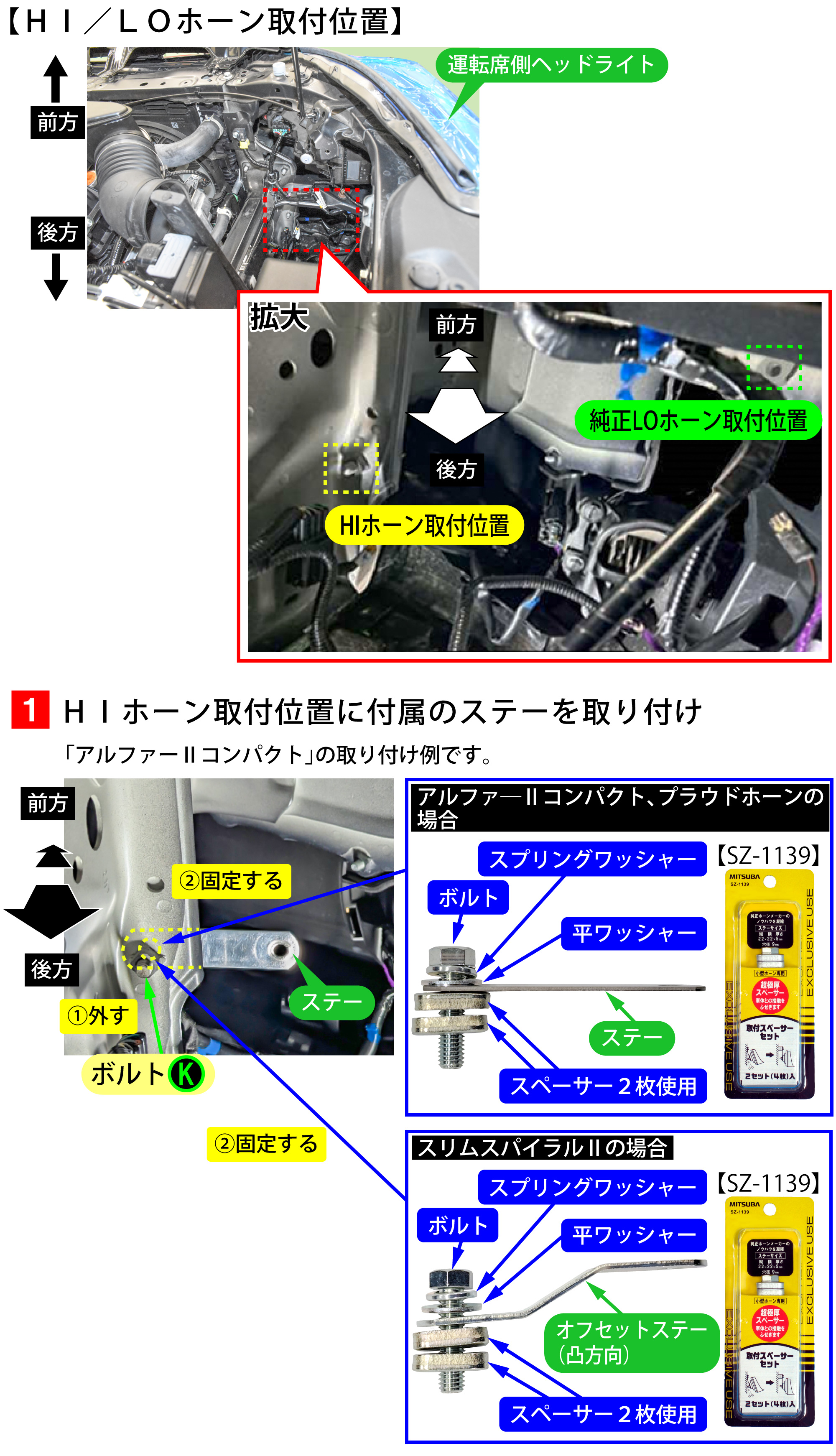

新設ホーンは、ＨＩホーン取付位置と純正ＬＯホーン取付位置に取り付けます。
- ＨＩホーン取付位置に付属のステーを取り付ける
HIホーン取付位置に固定されているボルトＫを外し、その位置に付属のステーとスペーサー（ＳＺ－１１３９）２枚を画像のように付属のボルトとスプリングワッシャー、平ワッシャーで固定します。

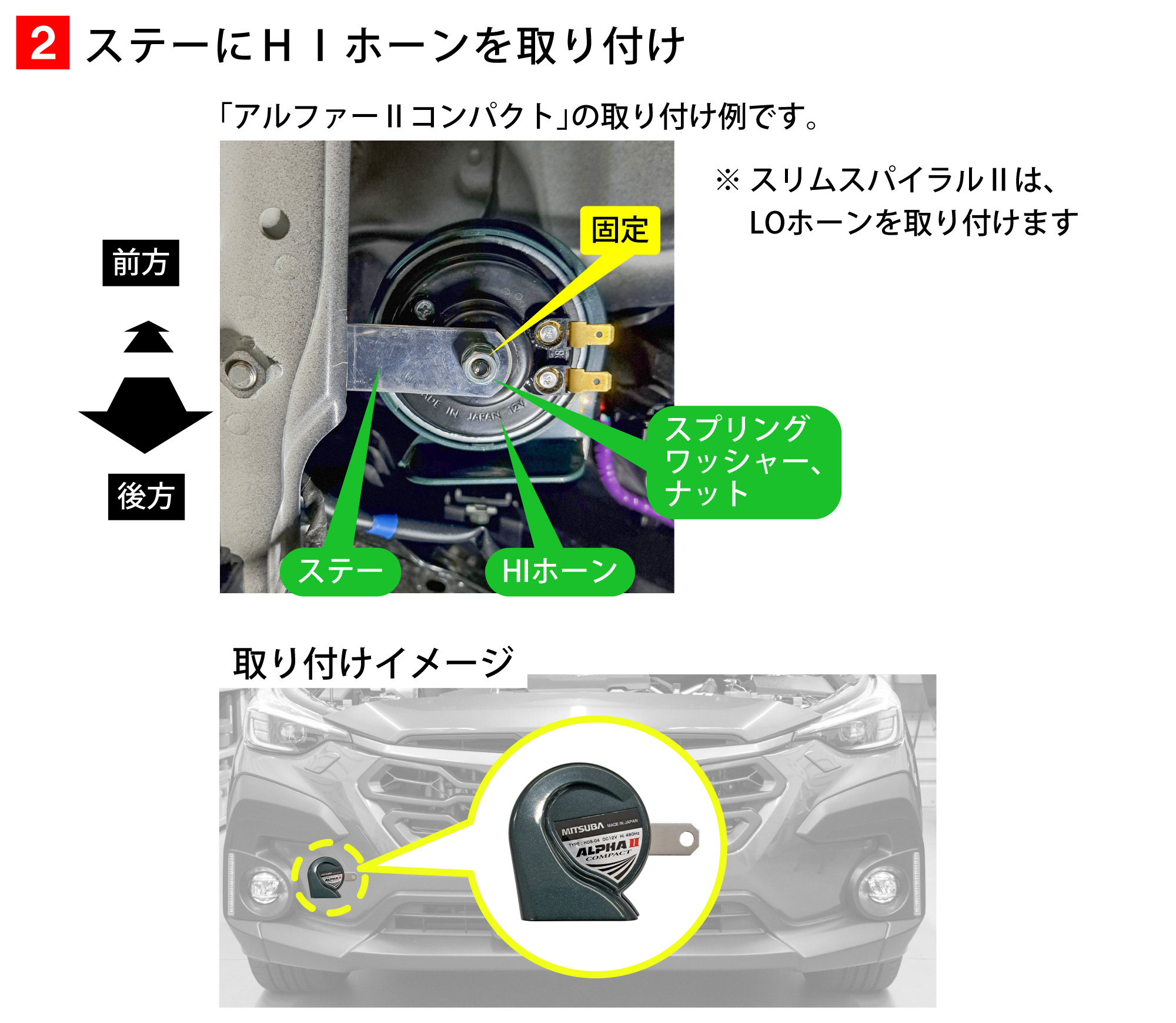

※スリムスパイラルⅡは付属のオフセットステーを凸方向で固定します。 - ステーにＨＩホーンを取り付ける
上記で固定したステーにＨＩホーンを、画像のようにスプリングワッシャーとナットで固定します。

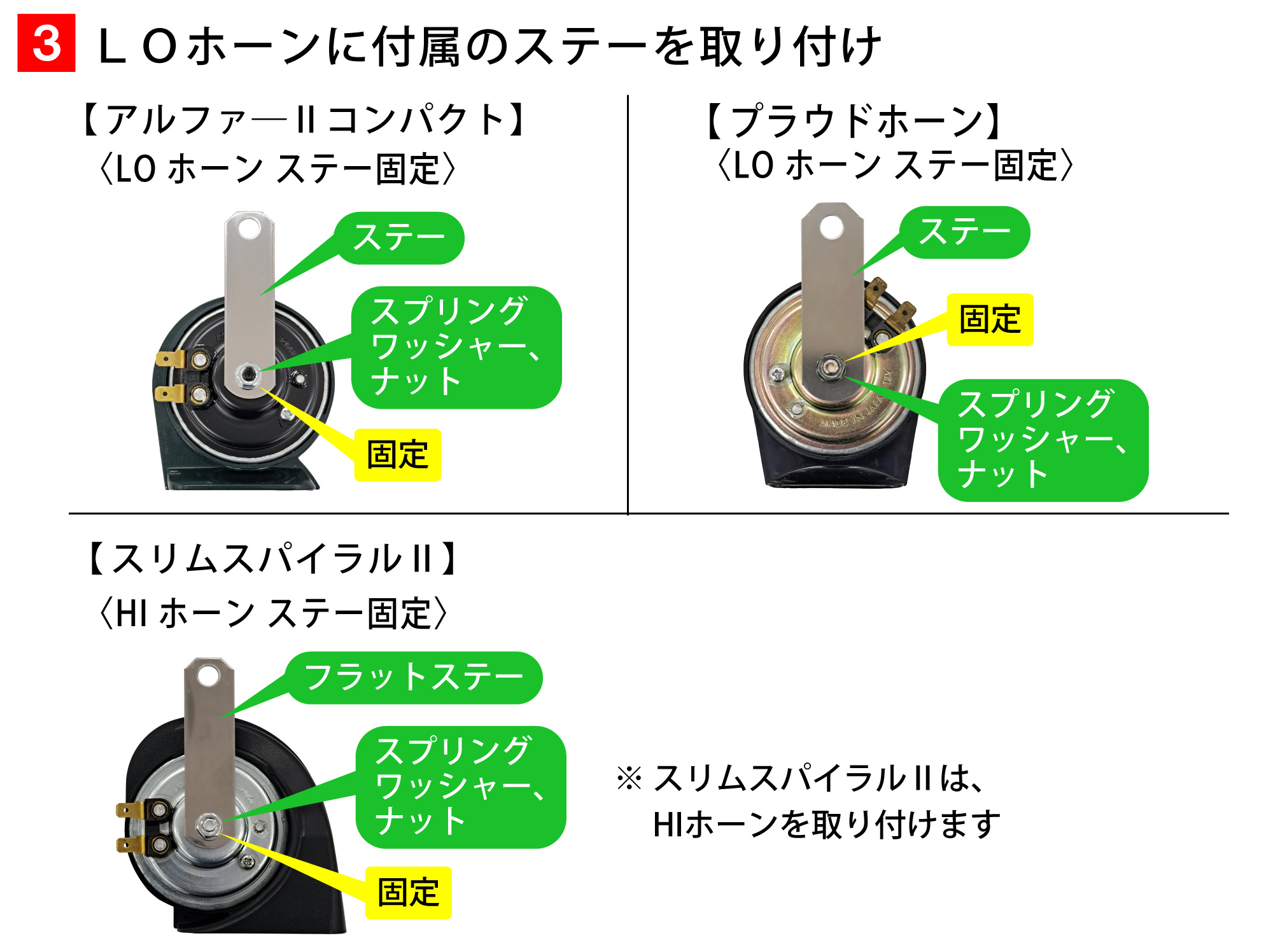

※スリムスパイラルⅡはＬＯホーンを固定します。 - ＬＯホーンに付属のステーを取り付ける
ＬＯホーンに付属のステーを、画像のようにスプリングワッシャーとナットで固定します。

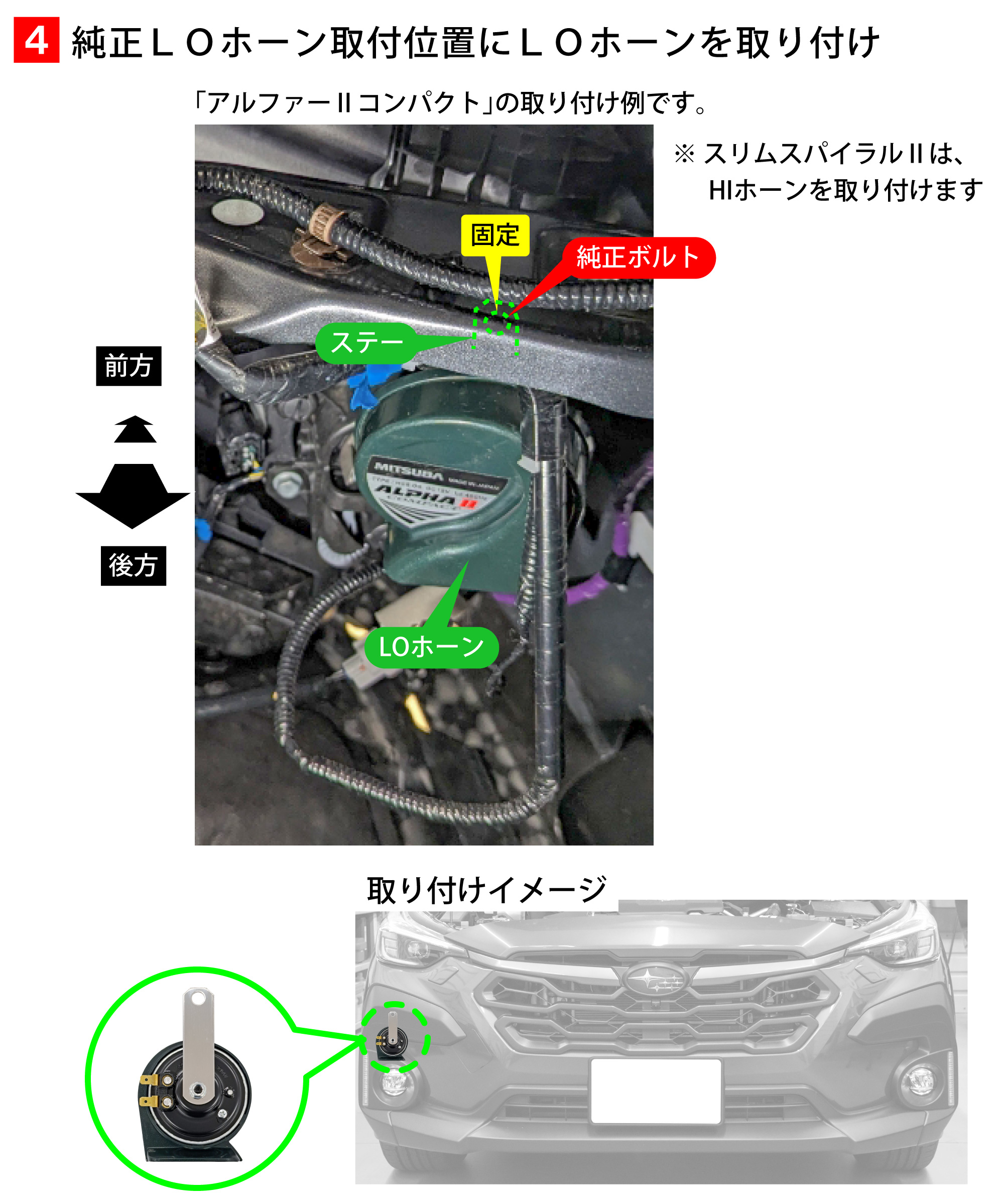

※スリムスパイラルⅡは付属のフラットステーをＨＩホーンに固定します。 - 純正ＬＯホーン取付位置にＬＯホーンを取り付ける
純正ＬＯホーン取付位置にＬＯホーンを、画像のように純正ボルトで固定します。
※スリムスパイラルⅡはＨＩホーンを固定します。
次の手順へ
- ホーン配線方法 → ６
６．ホーン配線方法
新設ホーンの配線を行ないます。
ホーンの配線は、下記の方法で配線します。

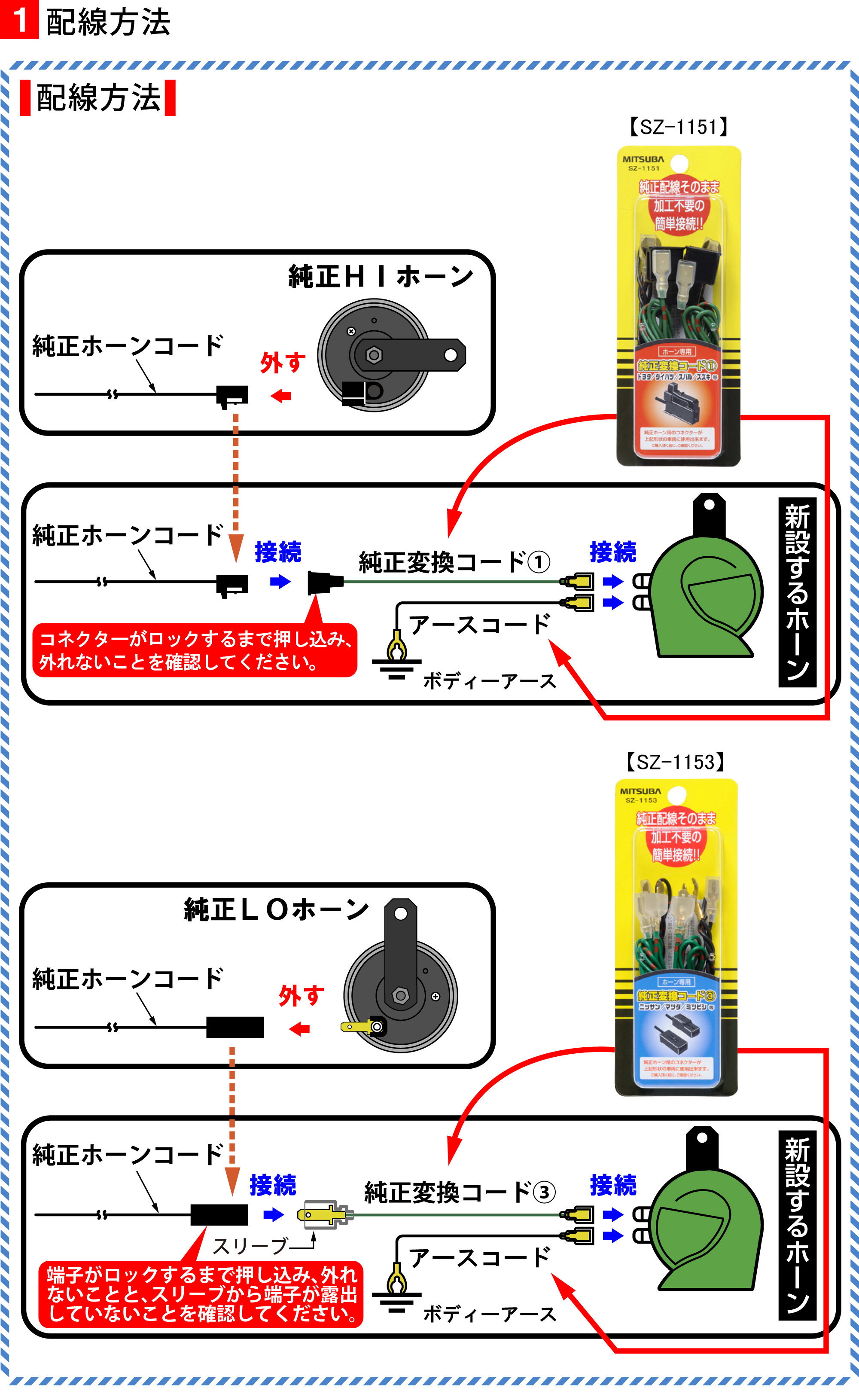

- 配線方法
純正変換コード①（ＳＺ－１１５1）と純正変換コード③（ＳＺ－１１５３）を各１セット使用して配線します。
ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
※純正変換コード①（ＳＺ－１１５1）／純正変換コード③（ＳＺ－１１５３）とは、純正ホーンコードへ接続する専用のコネクターと新設ホーンへ接続する端子が組まれたコードが２組セットになったものです。 - 吹鳴確認
配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。
次の手順へ
- 完成 → ７

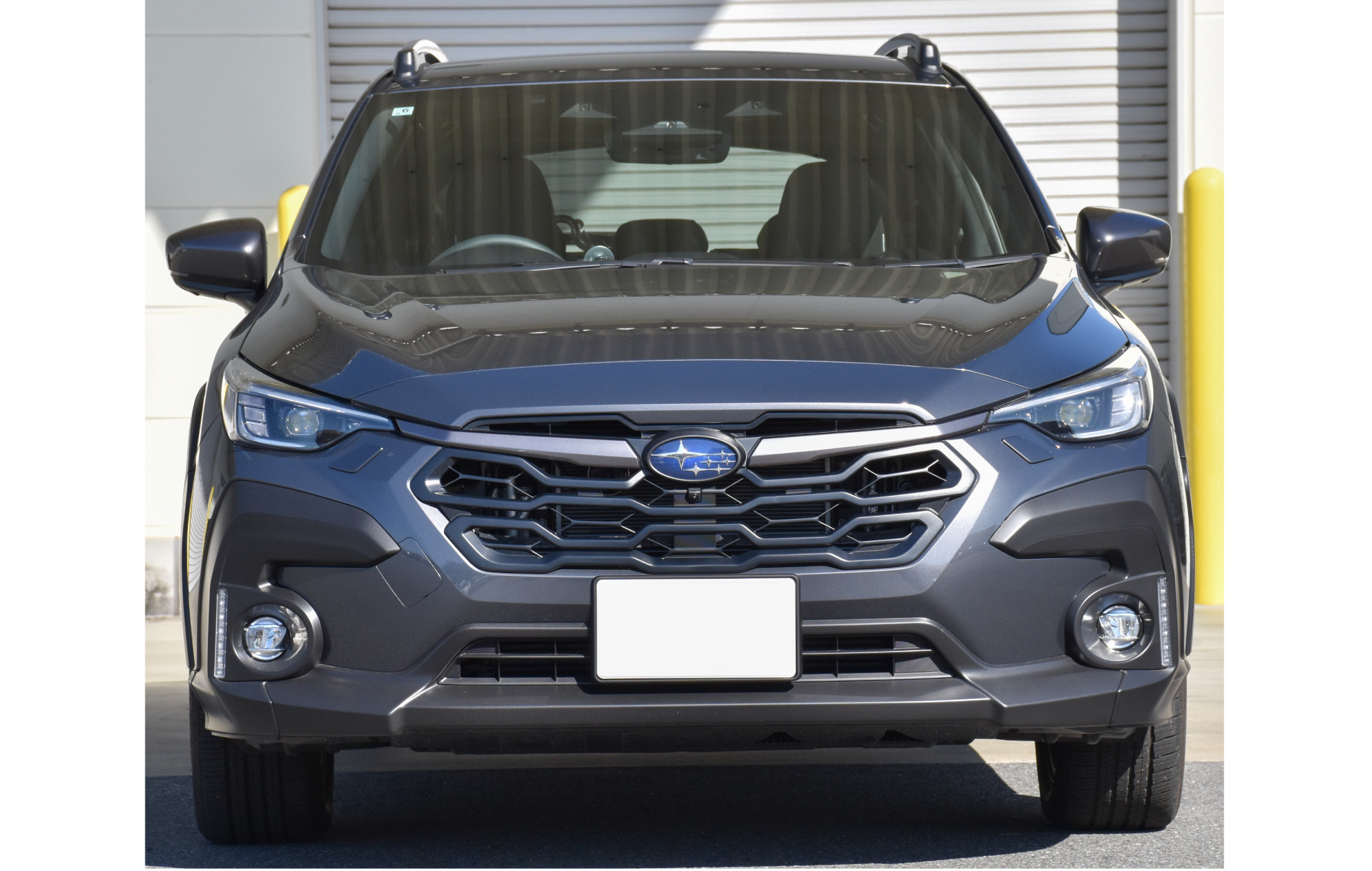

７．完成
外した部品を元に戻して完成です。
