N-VAN(JJ1)のホーン交換

ホンダ N-VAN(JJ1)のホーン交換をご紹介します。

※ご注意
商品のパッケージおよび、取付・取扱説明書に記載されている注意事項を必ずお読みになってから、作業を行なってください。
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、参考例としてご覧ください。また、本資料は、お取り付けおよび車検適合等を保証するものではなく、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴う、お車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。

下記車両で、取り付けが出来たホーンとその取り付けに使用した製品は、以下の通りです。

取り付け出来たホーン ホーン取り付けに使用した製品
ホーン取り付け部品 ホーン配線
スリムスパイラルⅡ ホンダ車専用ホーンハーネスセット(SZ-1161)
アルファーⅡコンパクト 取付スペーサーセット(SZ-1139)
超音700HZ 取付スペーサーセット(SZ-1139) 商品同梱ハーネスで配線 または
商品同梱ハーネス + 純正変換コード2(SZ-1152)

1.取り付けを行なった車両

N-VAN(JJ1)のホーン交換
ホーン取り付けを行なった車両情報

グレード : +STYLE FUN・ターボ Honda SENSING
年  式 : 2018年7月
型  式 : HBD-JJ1

2.事前準備、クリップ、フック、ネジの形状とクリップ、フックの外し方・取り付け方

N-VAN(JJ1)のホーン交換
N-VAN(JJ1)のホーン交換
事前準備

この車両では、ホーン交換の際にバンパーを取り外す必要があります。車両(ボディー)のキズ付き防止のため、バンパーとボディーが当りそうな箇所(ライトやフェンダー等)へ事前にマスキングテープを貼ることをお薦めします。

クリップ、フックの外し方・取り付け方

クリップおよびフックの取り外し方と取り付け方を下記に説明します。

クリップA

【外し方】
クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

フックE

【外し方】
『フックE外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

フックF

【外し方】
『フックF外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

≪注意≫
※フックで固定された部分を力まかせに引っ張ると、フックやバンパー、グリルを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーやグリルに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

3.取り外し1

N-VAN(JJ1)のホーン交換
N-VAN(JJ1)のホーン交換
N-VAN(JJ1)のホーン交換
N-VAN(JJ1)のホーン交換

以下の手順で、バンパーを外します。
バンパーの取り外しに自信の無い方は、ディーラーまたはカー用品店へ依頼されることをお薦めします。
また、バンパーに感知センサー(コーナーセンサー等)等が装着された車両の場合は、バンパーの取り外しに関する注意点等を事前にディーラーへご確認ください。

準備…ボンネットを開けます。

  • ナンバープレートを外し、ナンバープレート裏にあるネジB(1箇所)とバンパー下面にあるクリップA(7箇所)を外します。
  • グリル上面にあるクリップA(1箇所)とネジC(2箇所)を外します。
  • タイヤハウス内のネジD(左右各1箇所)を外し、バンパー端部のフックE(左右各4箇所)を①~④の順番で外します。
  • グリル裏にあるフックF(2箇所)を外すとバンパーが外れます。このとき、バンパー裏にフォクランプが固定されていますので、配線などを損傷させないよう注意してください。
  • バンパーが外れましたら、バンパー裏に固定されているフォグランプのコネクターを外し、バンパーを安全な場所へ移動させます。

≪注意≫
※フックで固定された部分を力まかせに引っ張ると、フックやバンパー、グリルを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーやグリルに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

4.取り外し2

N-VAN(JJ1)のホーン交換

純正ホーンを外します。

バンパーを外すと、画像の位置に純正ホーンが1個あります。これを外します。

※純正ホーンの端子数は1つでした。(1端子ホーン)

次の手順へ

  • ホーン取付(スリムスパイラルⅡ) →
  • ホーン取付(アルファーⅡコンパクト、超音700HZ) →

5.ホーン取付方法(スリムスパイラルⅡ)

N-VAN(JJ1)のホーン交換

以下の手順で、新設ホーンを取り付けます。

新設ホーンは、運転席側と助手席側のヘッドライト下へ取り付けます。

  • 運転席側ヘッドライト下へHiホーン取り付け
    ※ホーン同梱のオフセットステーを使用します。画像のようにオフセットステーをホーンに固定します。
    ①:ヘッドライト下にあるサービスホールへ画像のようにM8ボルト、スプリングワッシャー、平ワッシャー、ナット(別途準備)でホーンを固定します。
    ※ボルトとエアコンパイプが干渉しないように注意してください。
  • 助手席側ヘッドライト下へLoホーン取り付け
    ※ホーン同梱のオフセットステーを使用します。画像のようにオフセットステーをホーンに固定します。
    ②:ヘッドライト下にあるサービスホールへ画像のようにM8ボルト、スプリングワッシャー、平ワッシャー、ナット(別途準備)でホーンを固定します。

次の手順へ

  • ホーン配線 →

6.ホーン取付方法(アルファーⅡコンパクト、超音700HZ)

N-VAN(JJ1)のホーン交換

以下の手順で、新設ホーンを取り付けます。
取付スペーサーセット(SZ-1139)を1セット使用します。

新設ホーンは、運転席側のヘッドライト下と助手席側のヘッドライト下へ取り付けます。

※画像は「アルファーⅡコンパクト」の取り付け例です。

  • 運転席側ヘッドライト下へLoホーン取り付け
    ①:ヘッドライト下にあるサービスホールへスペーサー(SZ-1139)を画像のように2枚使用し、ボルトセット(取付スペーサーセット同梱)でホーンを固定します。
    ※ボルトとエアコンパイプが干渉しないように注意してください。
  • 助手席側ヘッドライト下へHiホーン取り付け
    ②:ヘッドライト下にあるサービスホールへスペーサー(SZ-1139)を画像のように2枚使用し、ボルトセット(取付スペーサーセット同梱)でホーンを固定します。

次の手順へ

  • ホーン配線(アルファーⅡコンパクト) →
  • ホーン配線(超音700HZ) →

7.ホーン配線方法(スリムスパイラルⅡ、アルファーⅡコンパクト)

N-VAN(JJ1)のホーン交換
N-VAN(JJ1)のホーン交換

新設ホーンの配線を行ないます。

スリムスパイラルⅡ、アルファーⅡコンパクトの場合

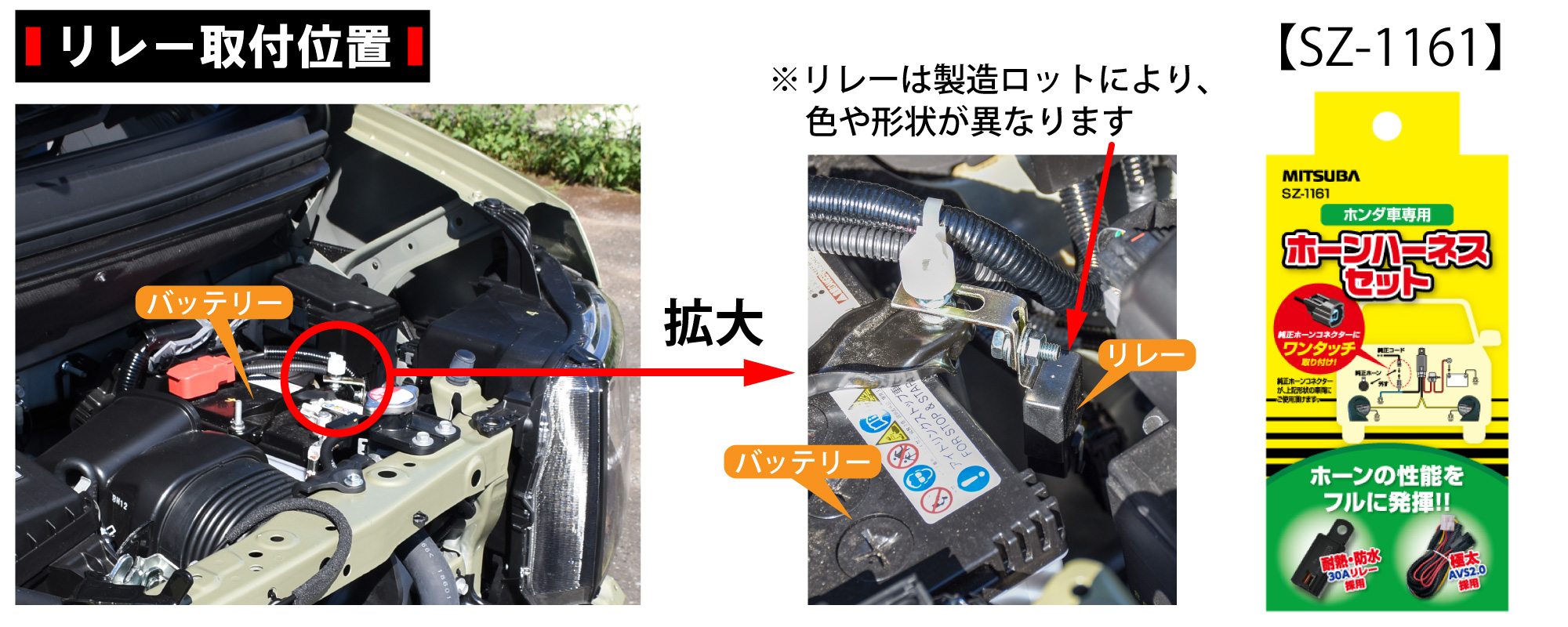

今回、ホンダ車専用ホーンハーネスセット(SZ-1161)を使用した際の配線方法を記載します。
ホンダ車専用ホーンハーネスセット(SZ-1161)とは、ホーン接続用にリレー回路と純正配線との接続を傷付けずに配線出来るホンダ車専用のコネクターが組まれた配線キットです。ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線出来ます。

ホーンリレーを使用する理由

シングルホーンからダブルホーンへ交換すると、ホーンが2つになるので、単純に電流容量も2倍となり、車両への負担が倍増します。
車両によっては、車両側ヒューズが切れる等の症状が発生する恐れがあり、車両側への負担軽減を目的にホーンリレーの使用を薦めています。

※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

  • 完成 →

8.ホーン配線方法(超音700HZ)

N-VAN(JJ1)のホーン交換
N-VAN(JJ1)のホーン交換

新設ホーンの配線を行ないます。

超音700HZの場合

ホーンの配線は、超音700HZ同梱のハーネスを使用し、下記の何れかの方法で配線します。

  • 配線方法1
    超音700HZ同梱のハーネスを使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
  • 配線方法2(純正ホーン配線を傷付けない方法)
    超音700HZ同梱のハーネスと純正変換コード2(SZ-1152)を使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

純正変換コード2(SZ-1152)は、コネクター等で純正配線を傷付けないために使用します。

※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

  • 完成 →

9.完成

N-VAN(JJ1)のホーン交換

取り外した部品を元に戻して完成です。
