スペーシアギア（ＭＫ９４Ｓ）のホーン交換

スズキ　スペーシアギア（ＭＫ９４Ｓ）のホーン交換をご紹介します。

下記車両で取り付けが出来たホーンとその取り付けに使用した製品は以下の通りです。

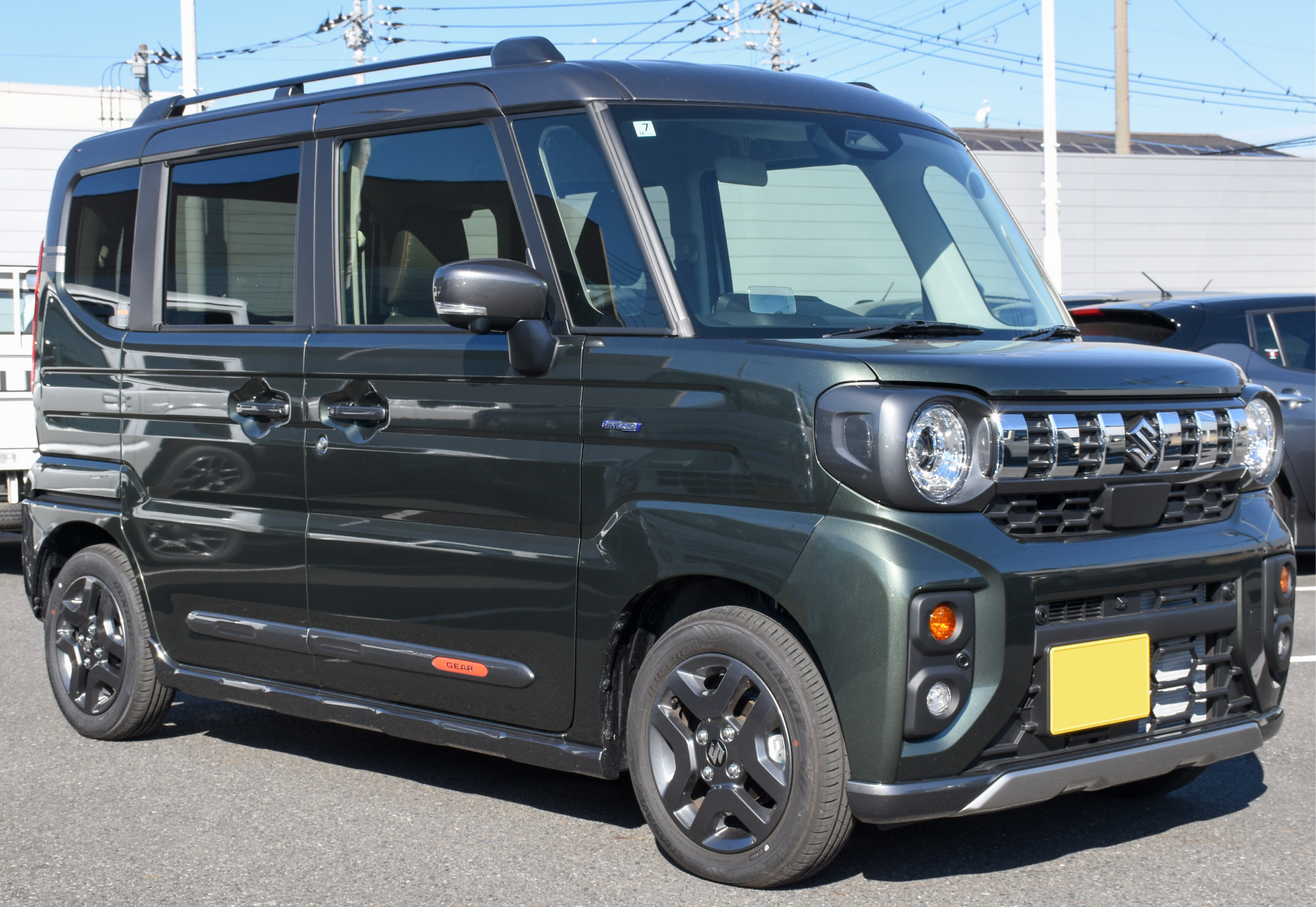

１．取り付けを行なった車両

ホーン取り付けを行なった車両情報

グレード　：　ＨＹＢＲＩＤ ＸＺ
年　　式　：　２０２５年７月
型　　式　：　５ＡＡ－ＭＫ９４Ｓ

２．取り外し

準備・・・運転席側の窓ガラスを完全に下げた状態にしてからボンネットを開けます。

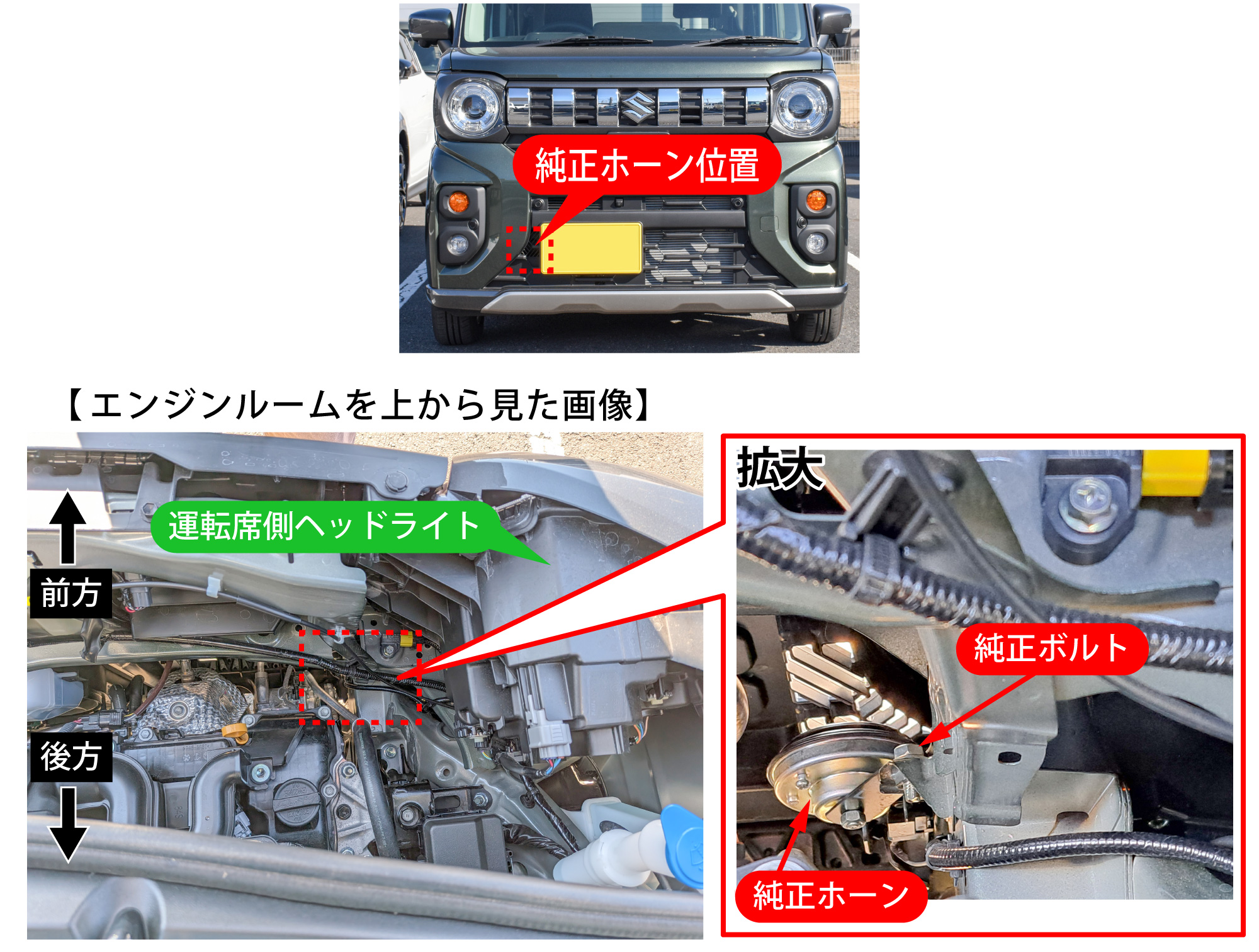

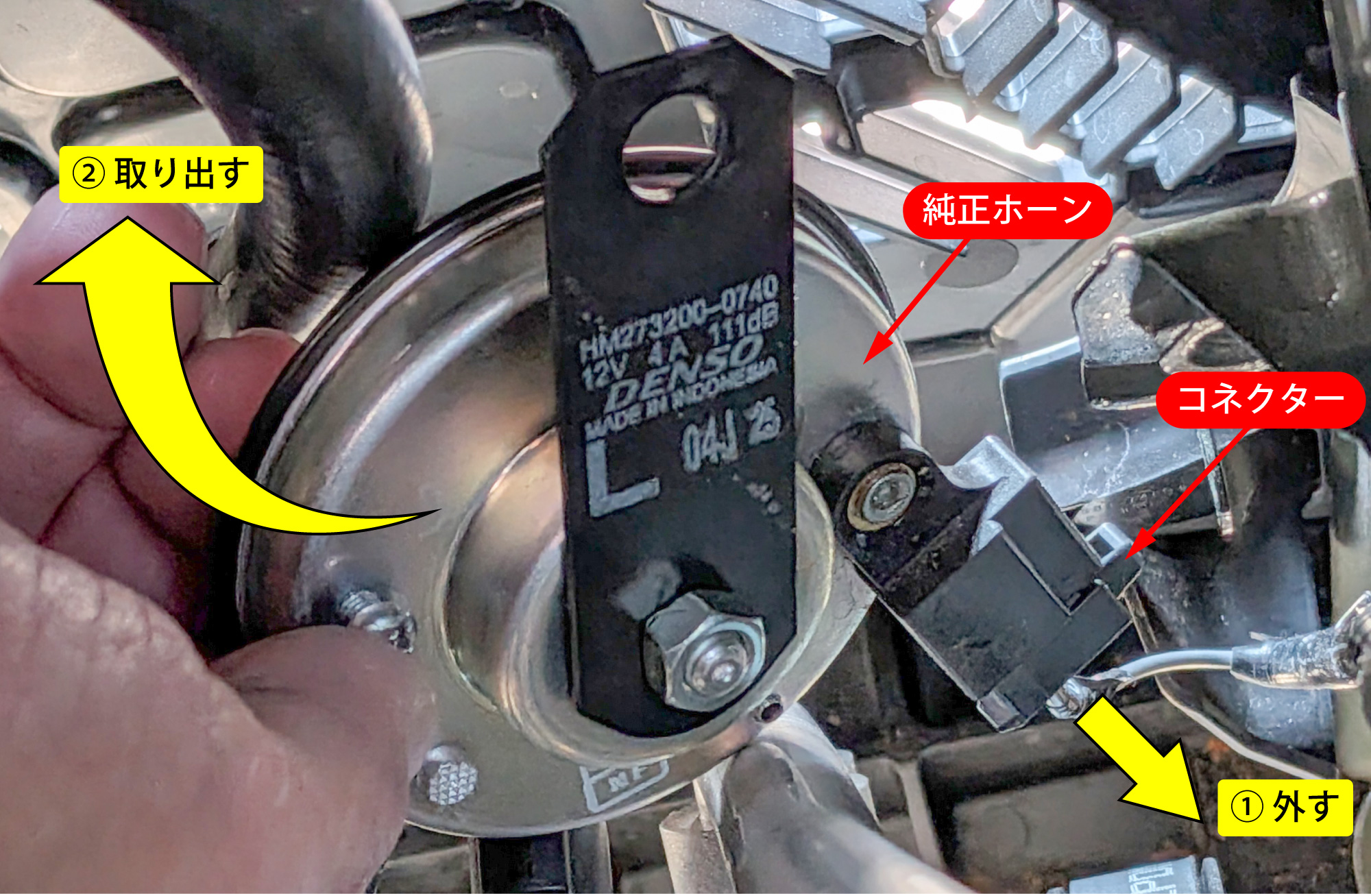

■ 純正ホーンを外す

• ボンネットを開け、純正ホーンを固定しているボルトを外します。



• 純正ホーンのコネクターを外し、純正ホーンを取り出します。
  ※純正ホーンの端子数は１つ。（１端子ホーン）



次の手順へ

• ホーン取付方法　→　３

３．ホーン取付方法

以下の手順で、新設ホーンを取り付けます。

新設ホーンは、ＨＩ／ＬＯホーン取付位置に各々取り付けます。

※別途、取付Ｌ形ステーセット（ＳＺ－１１３８）を１セットとＭ６用のボルト（長さ１８ｍｍ）、スプリングワッシャー、平ワッシャー（板厚１ｍｍ、外径１３ｍｍ）、ナットを各１個準備します。

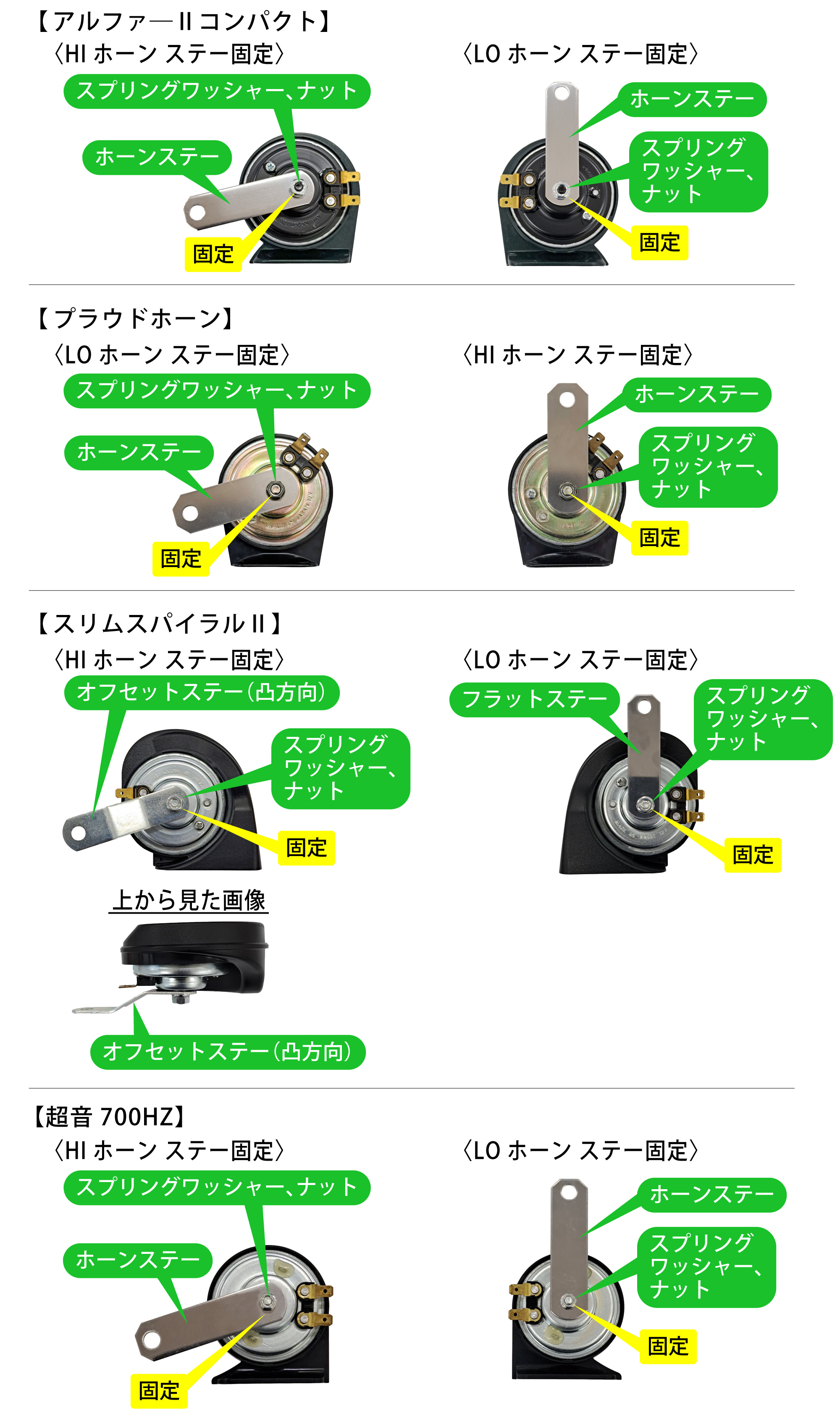

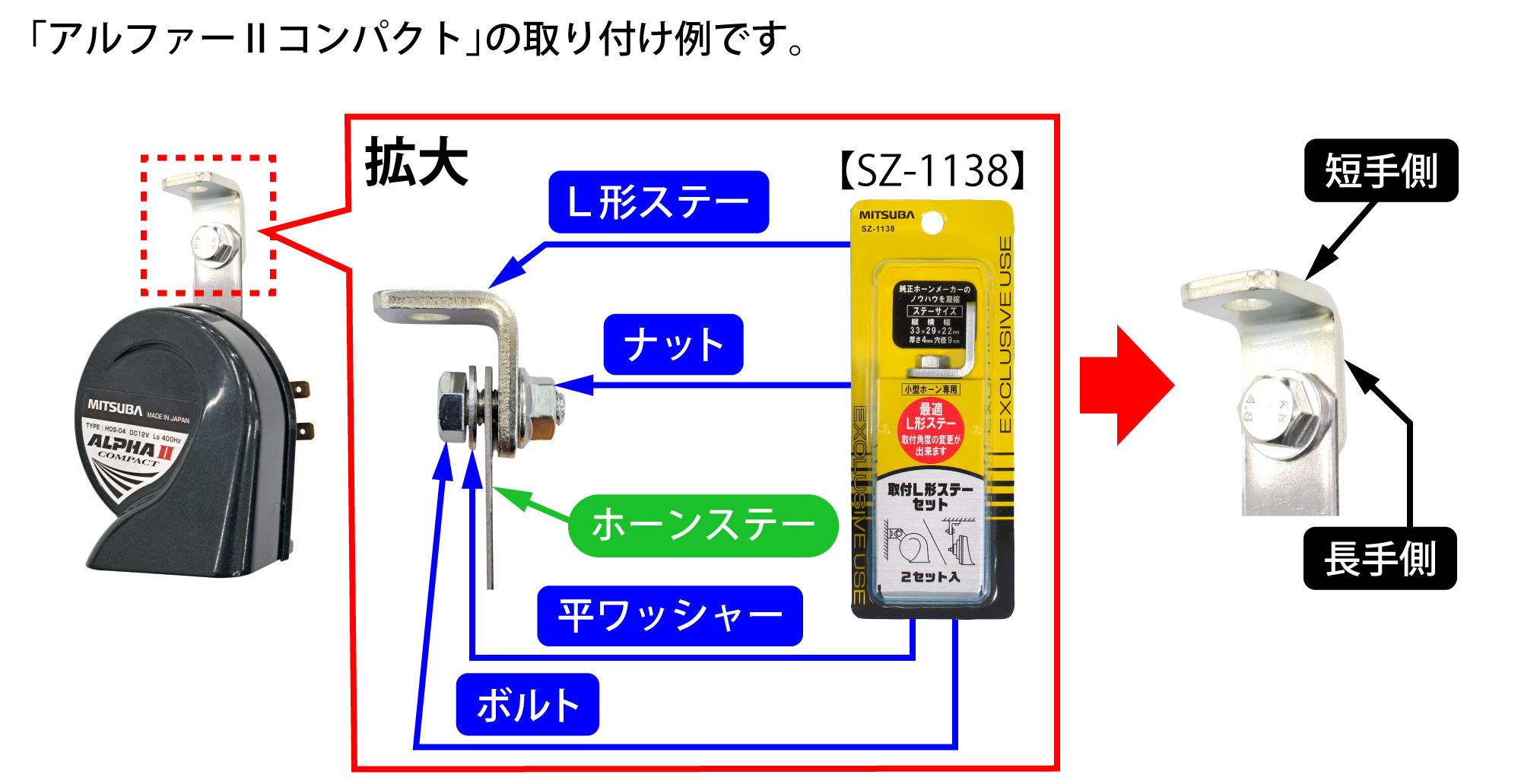

• ＨＩ／ＬＯホーンに付属のステーを取り付ける
  ＨＩ／ＬＯホーンに付属のステーを、以下の画像のようにスプリングワッシャーとナットで固定します。

  ※スリムスパイラルⅡは付属のフラットステーとオフセットステーを固定します。

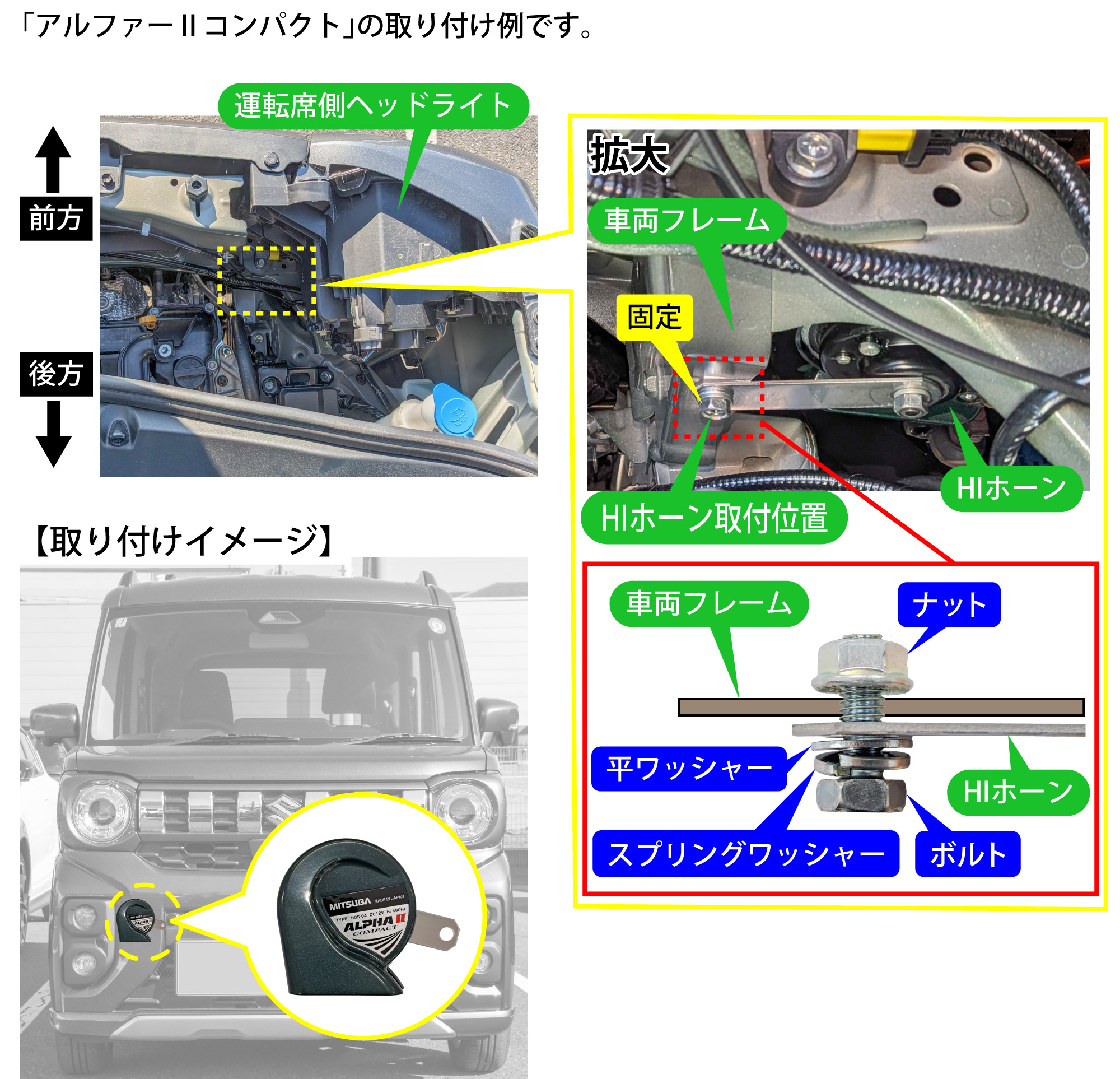

• ＨＩホーン取付位置にＨＩホーンを取り付ける
  ＨＩホーン取付位置にHIホーンを、以下の画像のように準備したＭ６用のボルト（長さ１８ｍｍ）、スプリングワッシャー、平ワッシャー（板厚１ｍｍ、外径１３ｍｍ）、ナットで固定します。
  ※プラウドホーンは、ＬＯホーンを固定します。



• ＬＯホーン取付位置にＬＯホーンを取り付ける

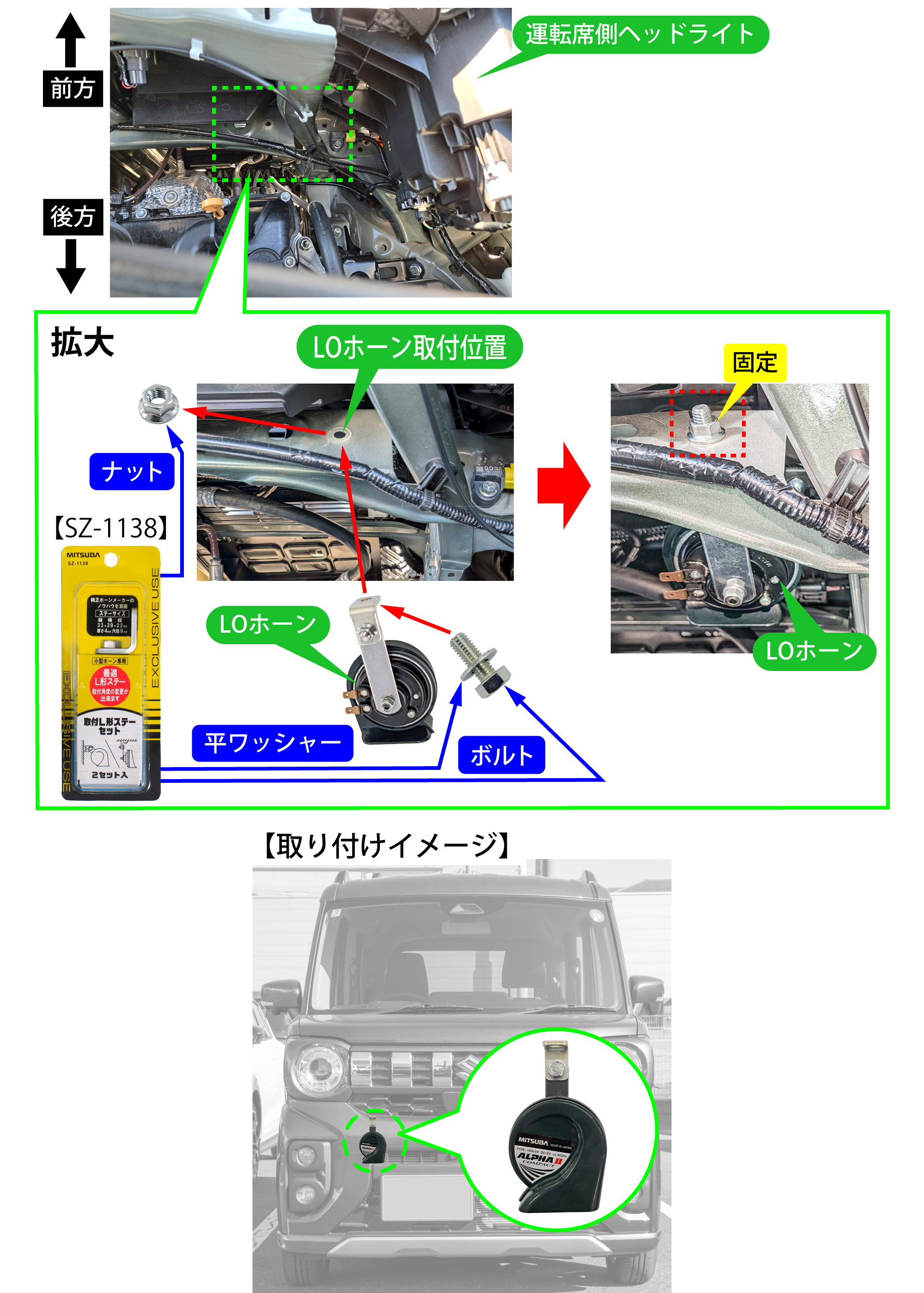

  ３－１：ＬＯホーンにＬ形ステー（ＳＺ－１１３８）のステーを、以下の画像のように付属のボルト、平ワッシャー、ナットで固定します。
  ※プラウドホーンは、ＨＩホーンを固定します。



  ３－２：ＬＯホーン取付位置にＬＯホーンを、以下の画像のように付属のボルト、平ワッシャー、ナットでＬＯホーンを固定します。
  ※プラウドホーンは、ＨＩホーンを固定します。



次の手順へ

• ホーン配線方法（アルファーⅡコンパクト、プラウドホーン、スリムスパイラルⅡ）　→　４
• 電子制御ユニットの固定・ホーン配線方法（超音７００ＨＺ）　→　５

４．ホーン配線方法（アルファーⅡコンパクト、プラウドホーン、スリムスパイラルⅡ）

新設ホーンの配線を行ないます。

アルファーⅡコンパクト、プラウドホーン、スリムスパイラルⅡの場合

今回、ホーンハーネスセット（ＳＺ－１１３３）を使用した際の配線方法を記載します。

※ホーンハーネスセット（ＳＺ－１１３３）とは、ホーン接続用にリレー回路が組まれた配線キッ組トです。ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線出来ます。

【ホーンリレーを使用する理由】

シングルホーンからダブルホーンへ交換すると、ホーンが２つになるので、単純に電流容量も２倍となり、車両への負担が倍増します。車両によっては、車両側ヒューズが切れる等の症状が発生する恐れがあり、車両側への負担軽減を目的にホーンリレーの使用を薦めています。

• リレーの固定
  ホーンハーネスセット（ＳＺ－１１３３）のリレーを、以下の画像の位置へ取り付けます。

  ※別途、Ｌ形ステー（ステーをL形状に加工）を１個とＭ６用のボルト（長さ１８ｍｍ）を１個、スプリングワッシャー、平ワッシャー（板厚１ｍｍ、外径１３ｍｍ）、ナットを各２個準備します。

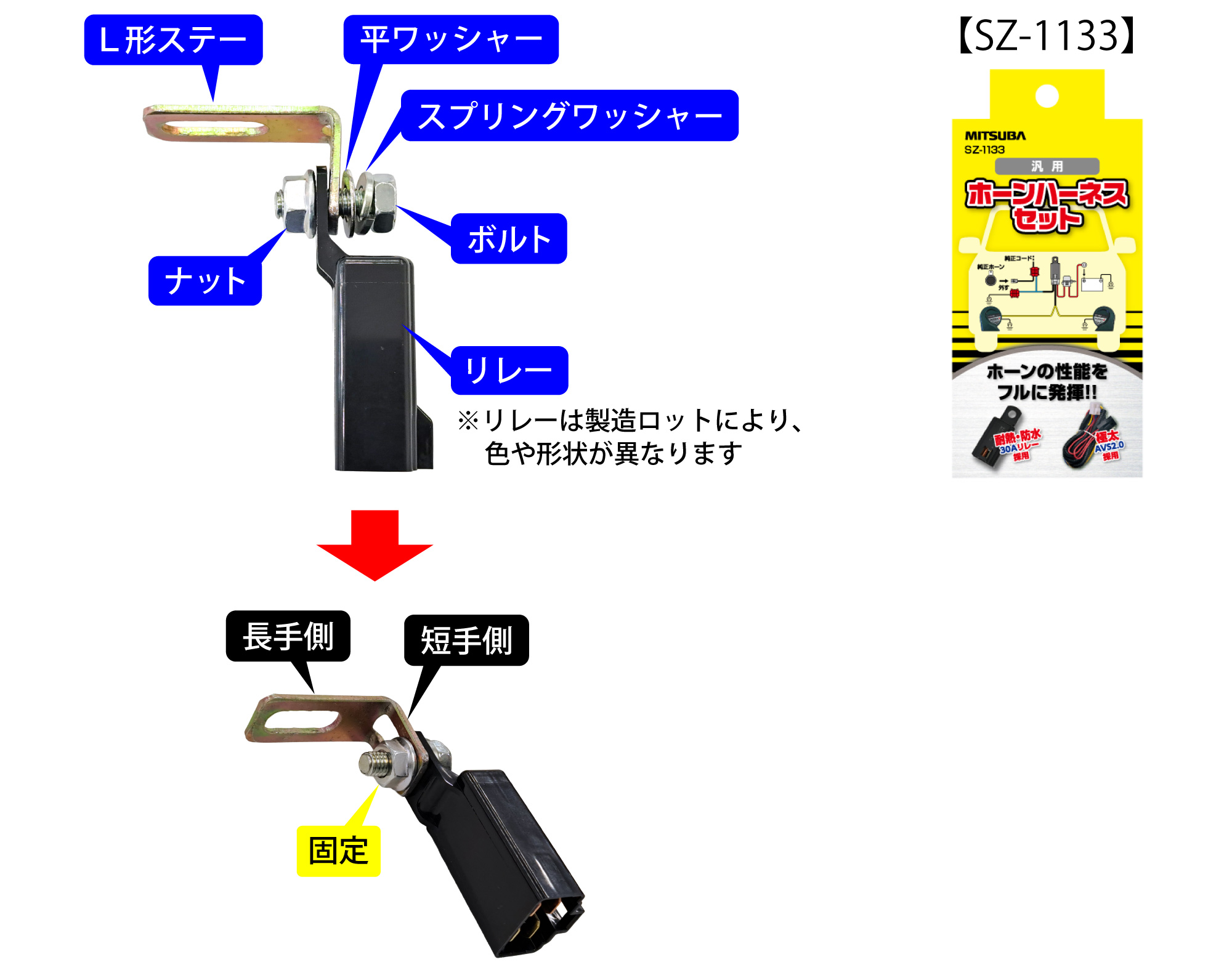

  １－１：L形ステーにリレーを固定する
  準備したＬ形ステーにリレーを、以下の画像にようにＭ６用のボルト（長さ１８ｍｍ）、スプリングワッシャー、平ワッシャー（板厚１ｍｍ、外径１３ｍｍ）、ナットで固定します。

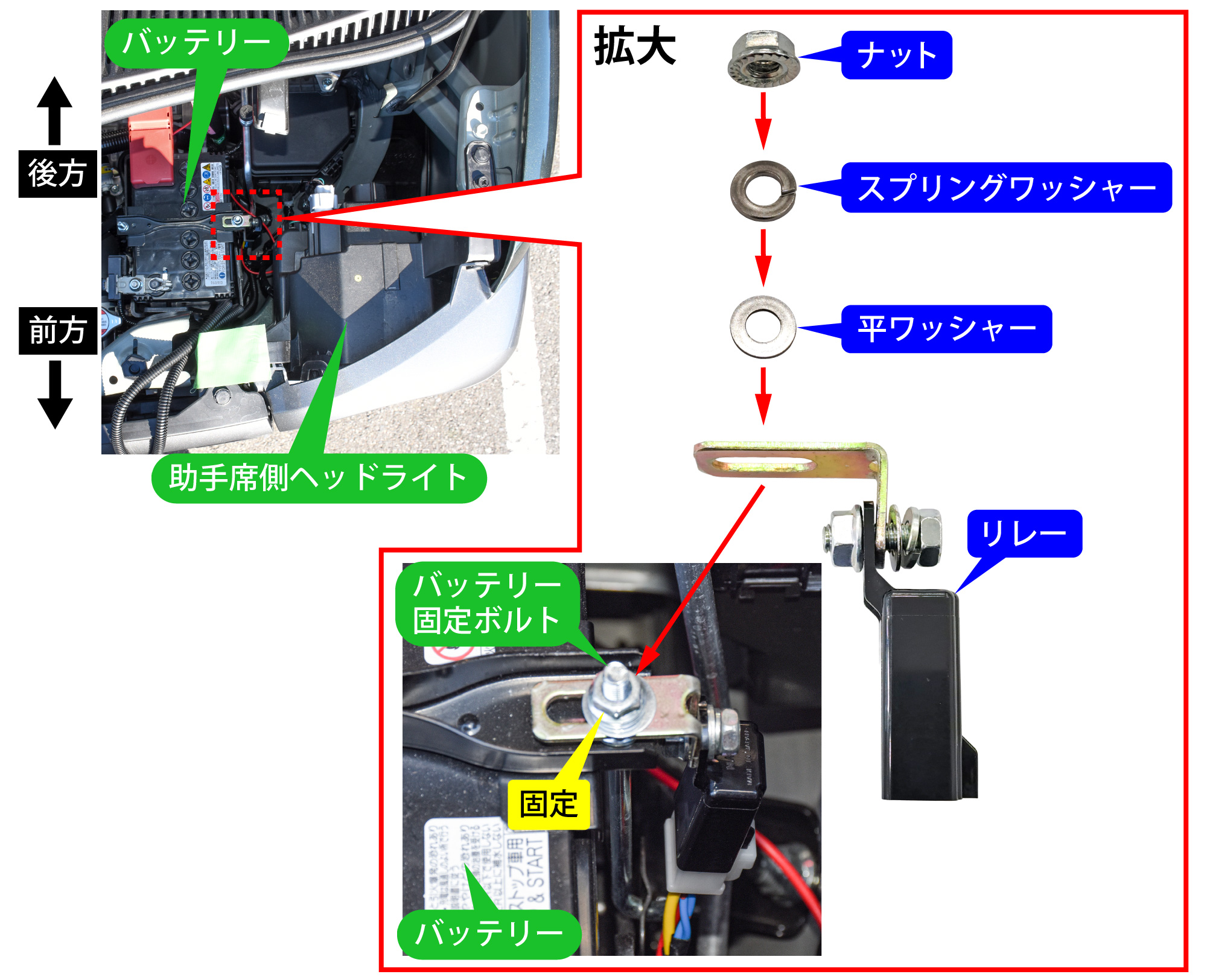

  １－２：バッテリー固定ボルトにリレーを固定する
  車両のバッテリー固定ボルトにリレーを、以下の画像のように準備したＭ６用のナット、スプリングワッシャー、平ワッシャー（板厚１ｍｍ、外径１３ｍｍ）で固定します。



• 配線方法
  ホーンの配線は、下記の何れかの方法で配線します。

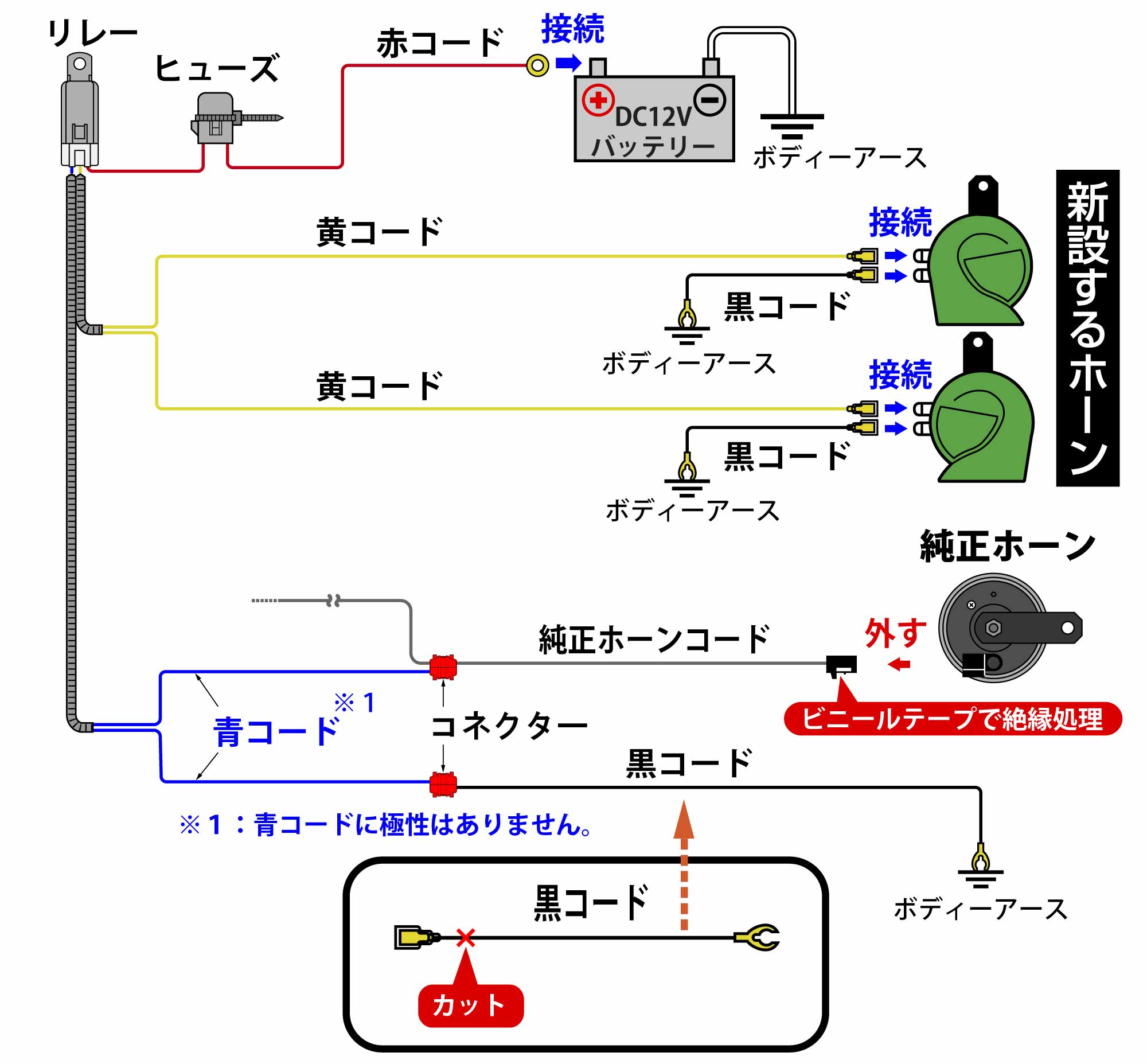

  配線方法１

  ホーンハーネスセット（ＳＺ－１１３３）を使用して配線します。
  ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

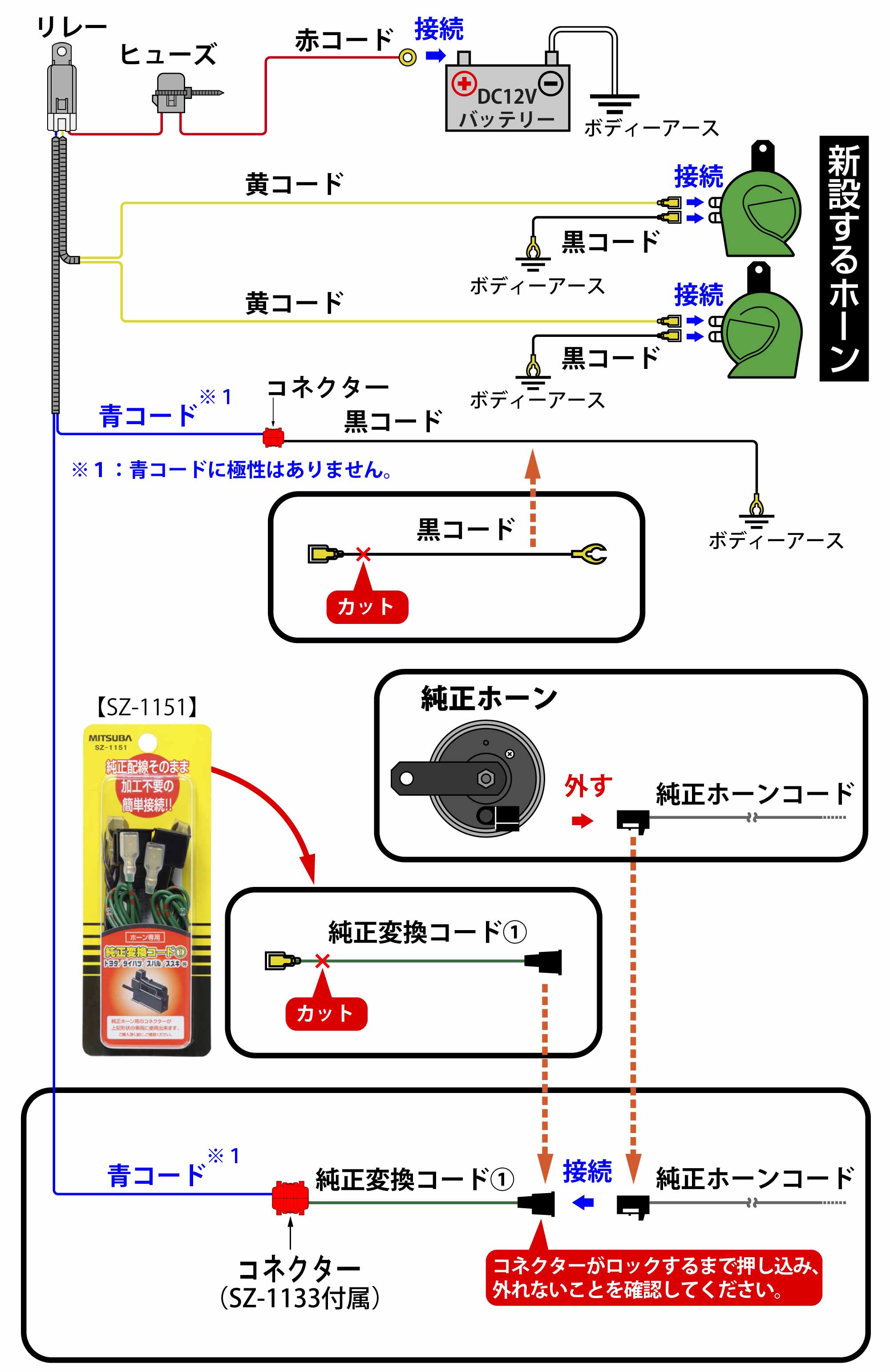

  配線方法２（純正のホーン配線に傷が付かない方法）

  ホーンハーネスセット（ＳＺ－１１３３）と純正変換コード①（ＳＺ－１１５１）を使用して配線します。
  ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。



  ※純正変換コード①（ＳＺ－１１５１）とは、純正ホーンコードへ接続する専用のコネクターと新設ホーンへ接続する端子が組まれたコードが２組セットになったものです。



• 吹鳴確認
  配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。


次の手順へ

• 完成　→　 ６

５．電子制御ユニットの固定・ホーン配線方法（超音７００ＨＺ）

新設ホーンの配線を行ないます。

超音７００ＨＺの場合

• 電子制御ユニットの固定
  付属の電子制御ユニットを、以下の画像の位置へ取り付けます。

  ※別途、Ｌ形ステー（ステーをL形状に加工）を１個とＭ６用のボルト（長さ１８ｍｍ）を１個、スプリングワッシャー、平ワッシャー（板厚１ｍｍ、外径１３ｍｍ）、ナットを各２個を準備します。

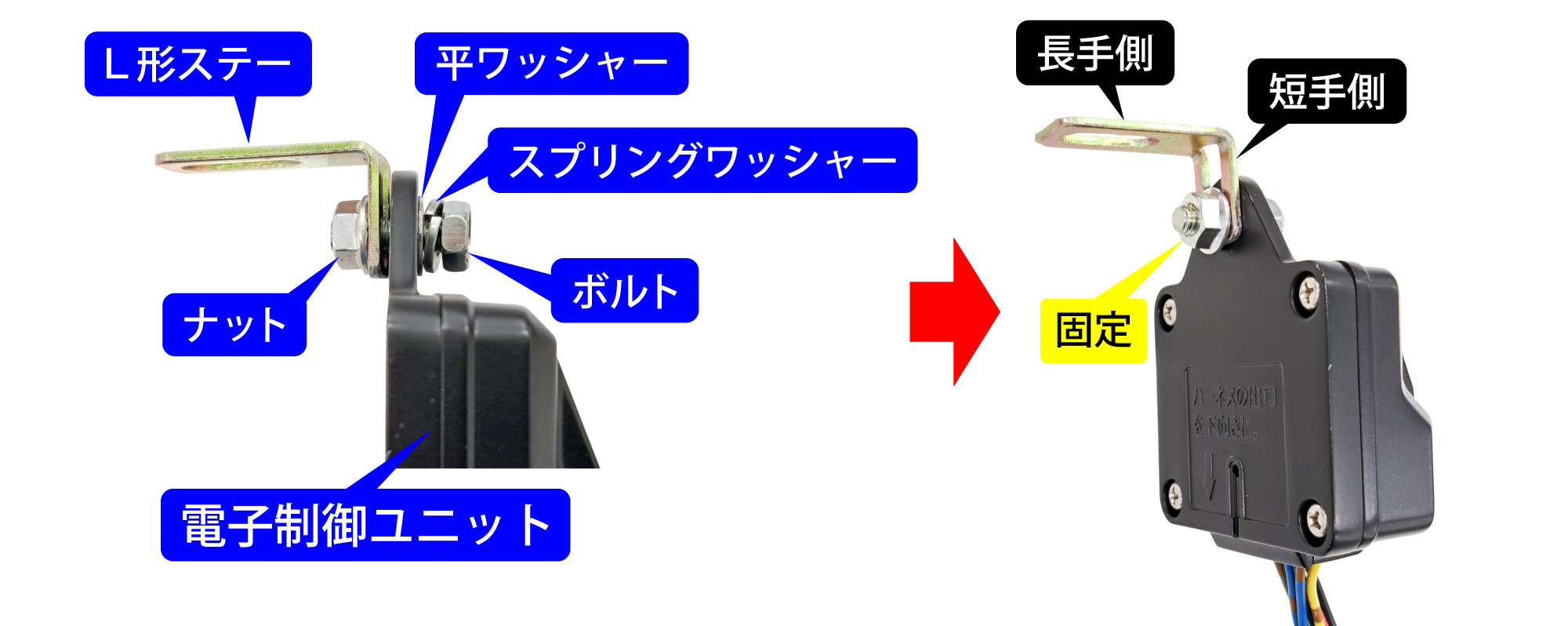

  １－１：L形ステーに電子制御ユニットを固定する
  準備したＬ形ステーに電子制御ユニットを、以下の画像にようにＭ６用のボルト（長さ１８ｍｍ）、スプリングワッシャー、平ワッシャー（板厚１ｍｍ、外径１３ｍｍ）、ナットで固定します。

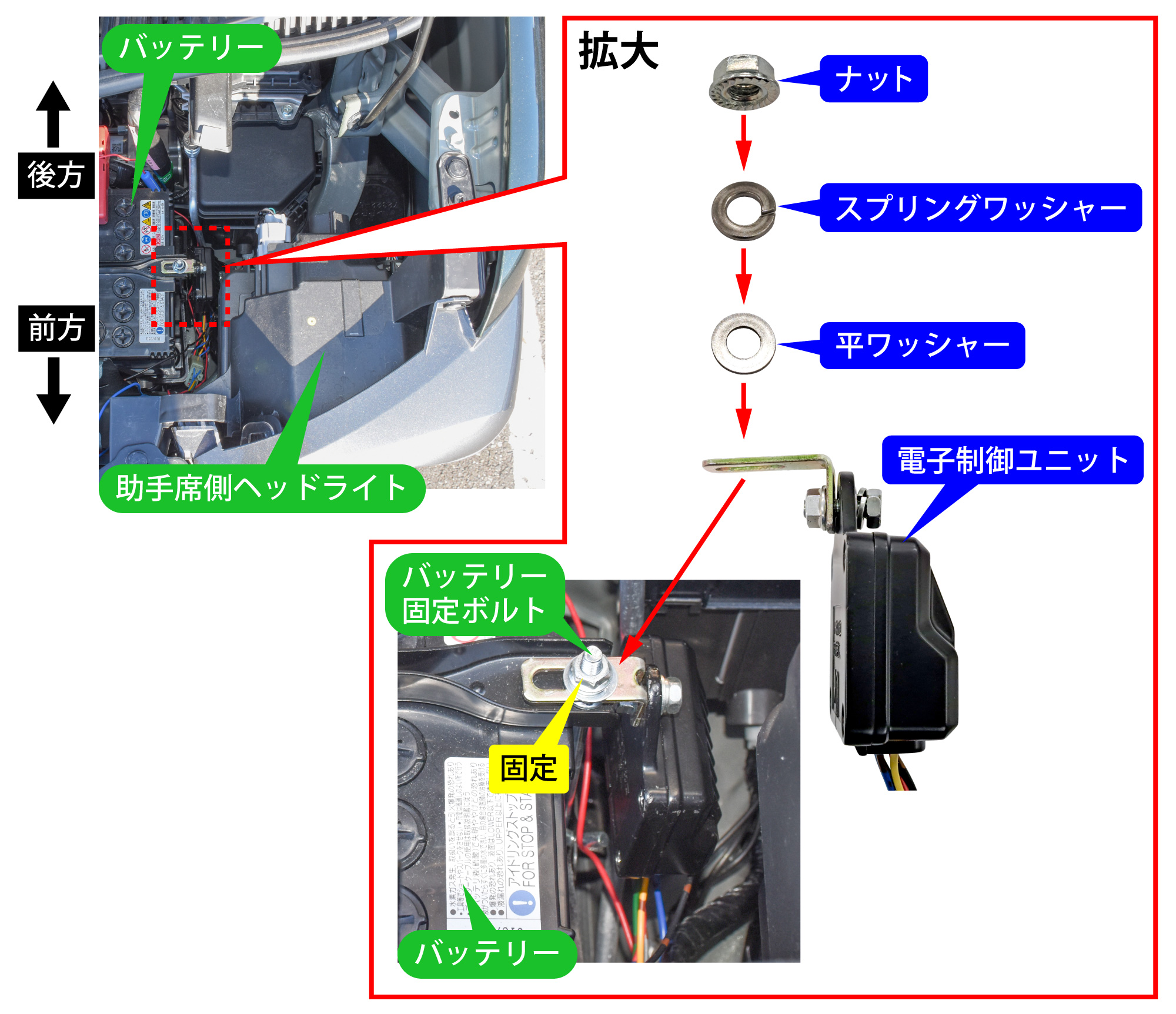

  １－２：バッテリー固定ボルトに電子制御ユニットを固定する
  車両のバッテリー固定ボルトに電子制御ユニットを、以下の図のように準備したＭ６用のナット、スプリングワッシャー、平ワッシャー（板厚１ｍｍ、外径１３ｍｍ）で固定します。

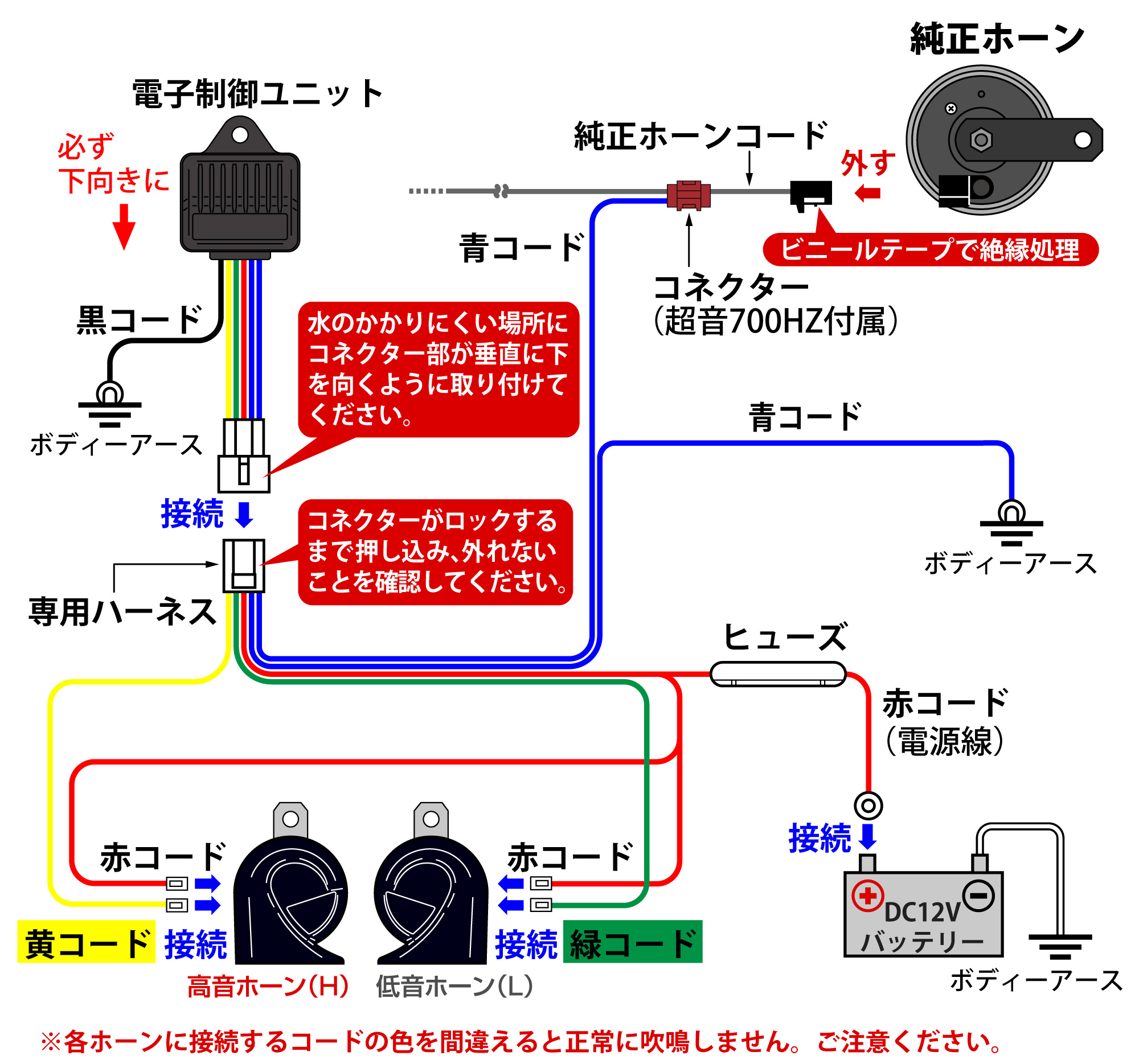

• 配線方法
  ホーンの配線は、超音７００ＨＺ付属のハーネスを使用し、下記の何れかの方法で配線します。

  配線方法１

  超音７００ＨＺ付属のハーネスを使用して配線します。
  ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

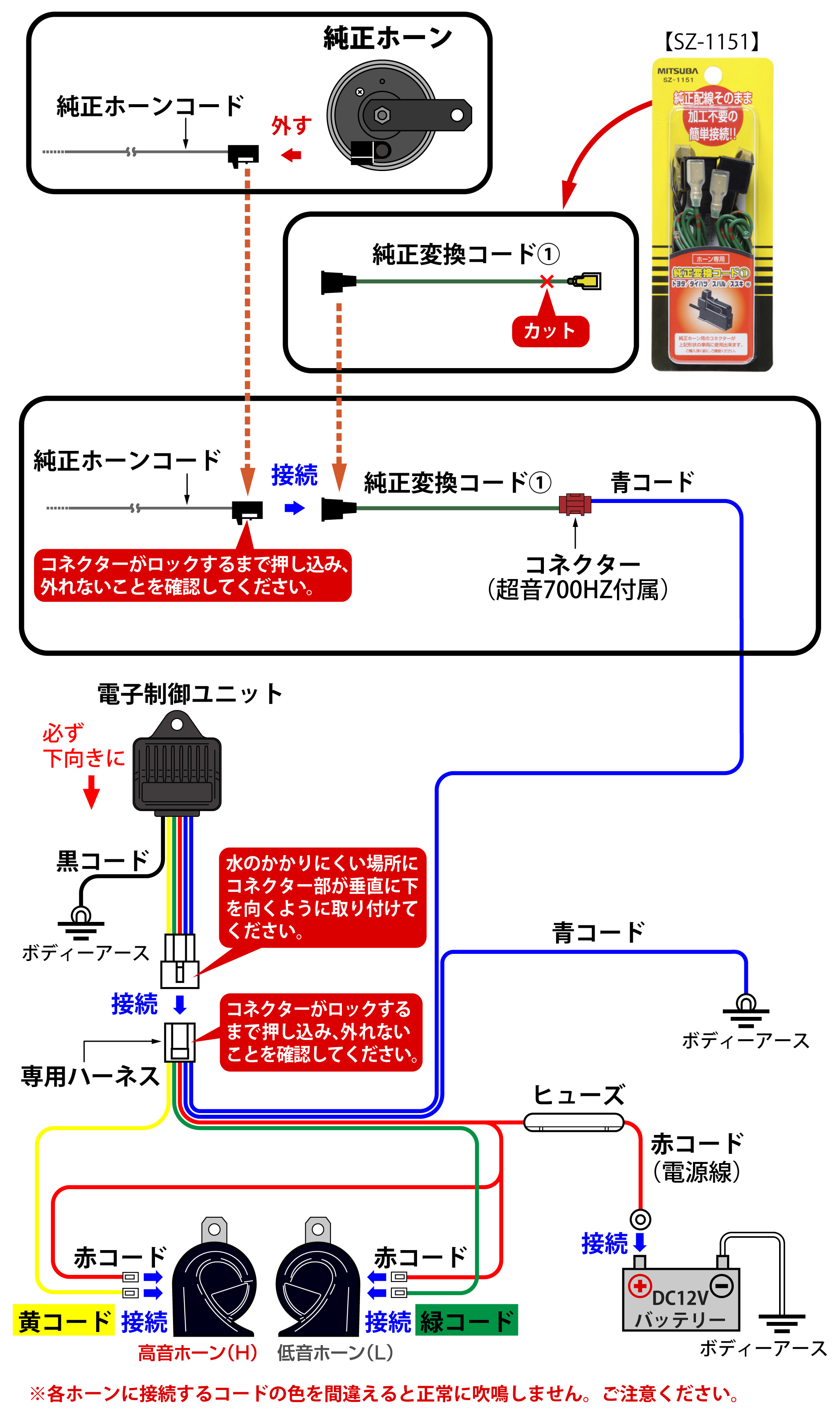

  配線方法２（純正ホーン配線を傷付けない方法）

  超音７００ＨＺ付属のハーネスと純正変換コード①（ＳＺ－１１５１）を使用して配線します。
  ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。


  ※純正変換コード①（ＳＺ－１１５１）とは、純正ホーンコードへ接続する専用のコネクターと新設ホーンへ接続する端子が組まれたコードが２組セットになったものです。



• 吹鳴確認
  配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

• 完成　→　 ６

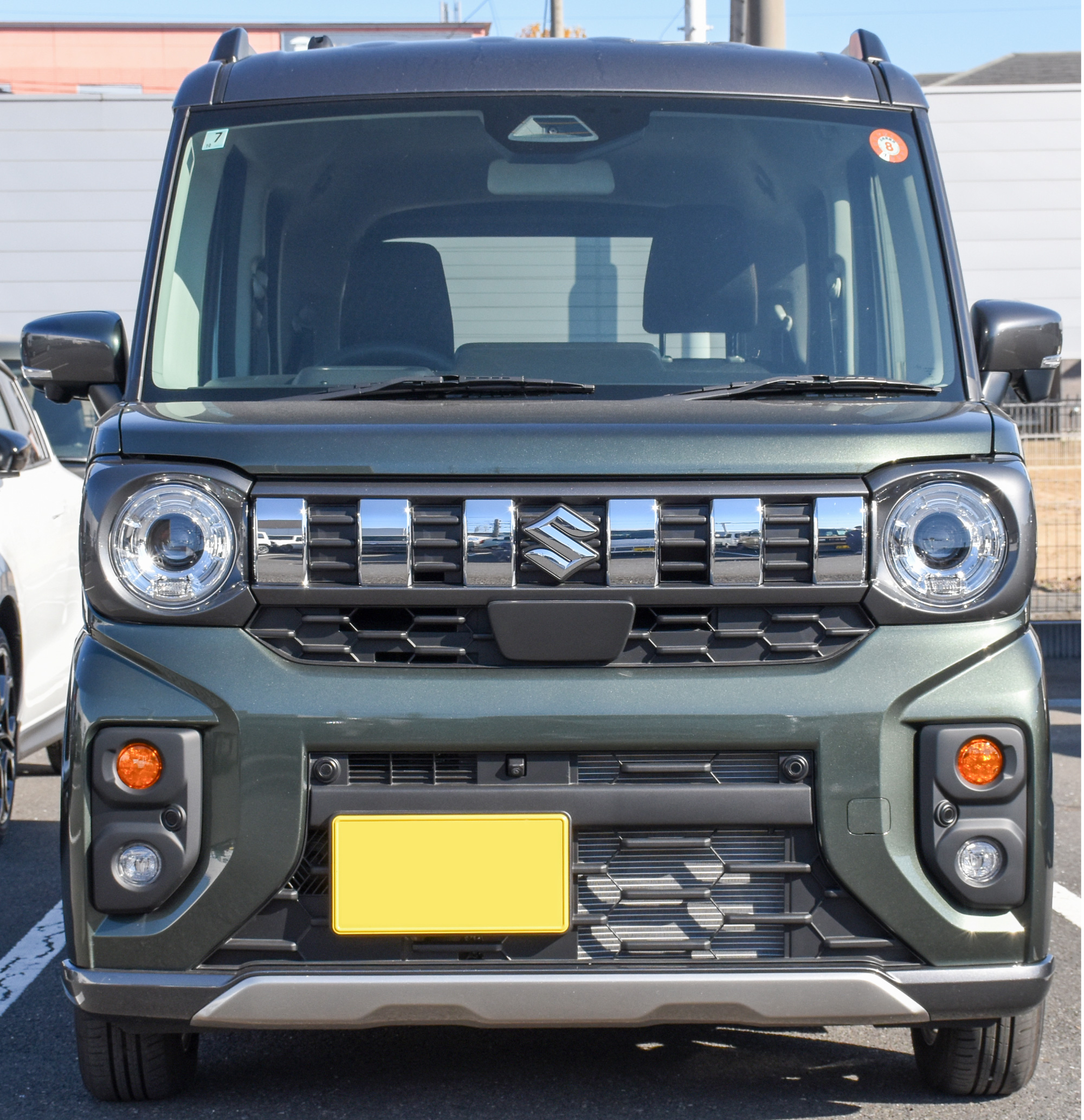

６．完成

外した部品を元に戻して完成です。
