ホーン取り付けを行なった車両情報

グレード　：　Ｚ ＋ ＢＬＡＣＫ ＳＴＹＬＥ
年　　式　：　２０２５年３月
型　　式　：　５ＢA－DG５

クリップの外し方・取り付け方

クリップの外し方と取り付け方を下記に説明します。

≪注意≫
クリップで固定された部分を力まかせに引っ張ると、クリップやフロントグリルカバー、フロングリルアッパビームを破損させる恐れがありますので十分注意して作業を行なってください。

クリップＡ

【外し方】

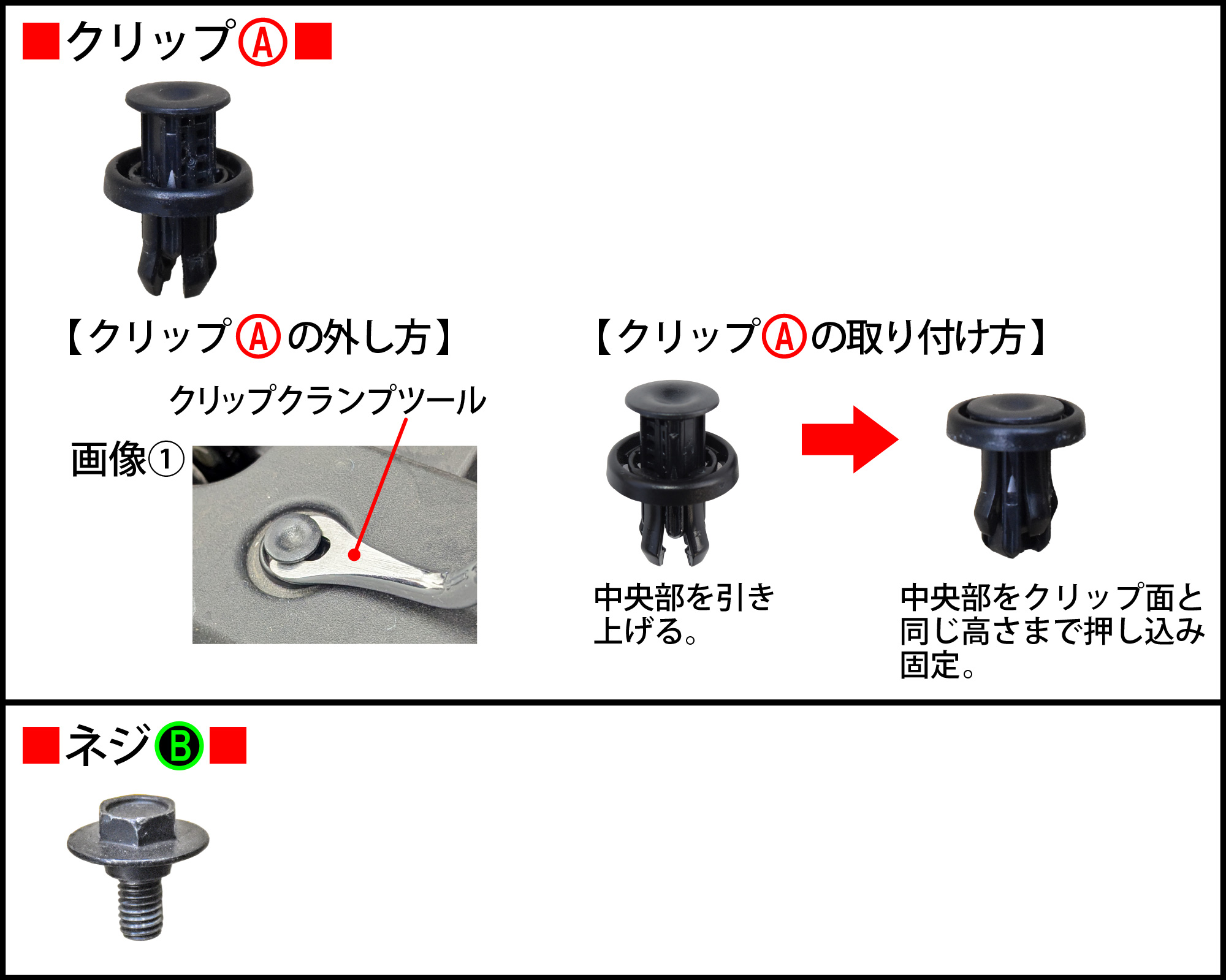

クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

準備・・・運転席側の窓ガラスを完全に下げた状態にしてからボンネットを開けます。

≪注意≫
クリップで固定された部分を力まかせに引っ張ると、クリップやフロントグリルカバー、フロングリルアッパビームを破損させる恐れがありますので十分注意して作業を行なってください。また、フロントグリルカバーやフロングリルアッパビームに無理な力を加えると表面の白化や変形破損の原因となりますので、取り扱いには十分注意してください。

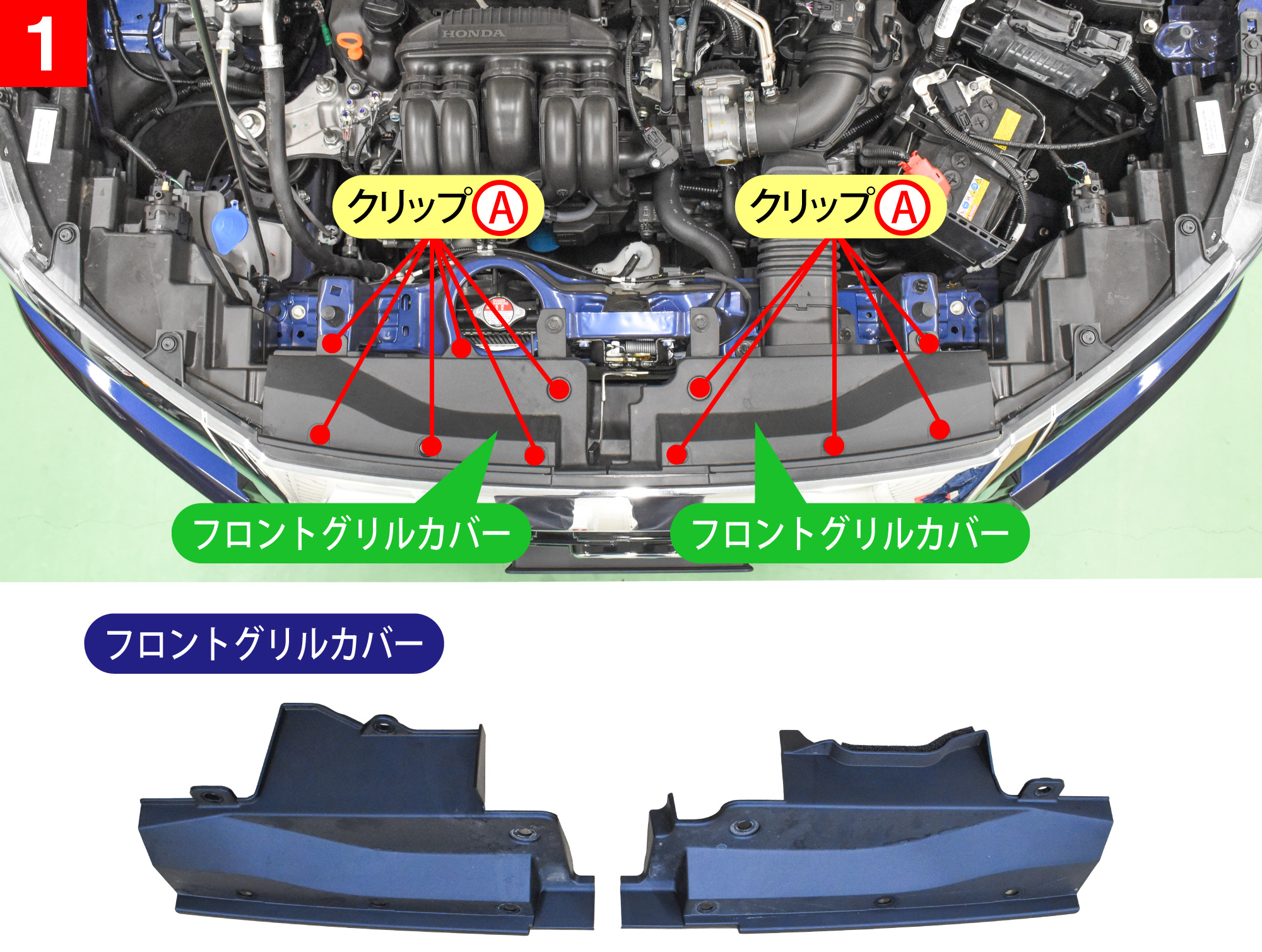

• ボンネットを開け、フロントグリルカバーを固定しているクリップＡを１１個外し、フロントグリルカバーを外します。

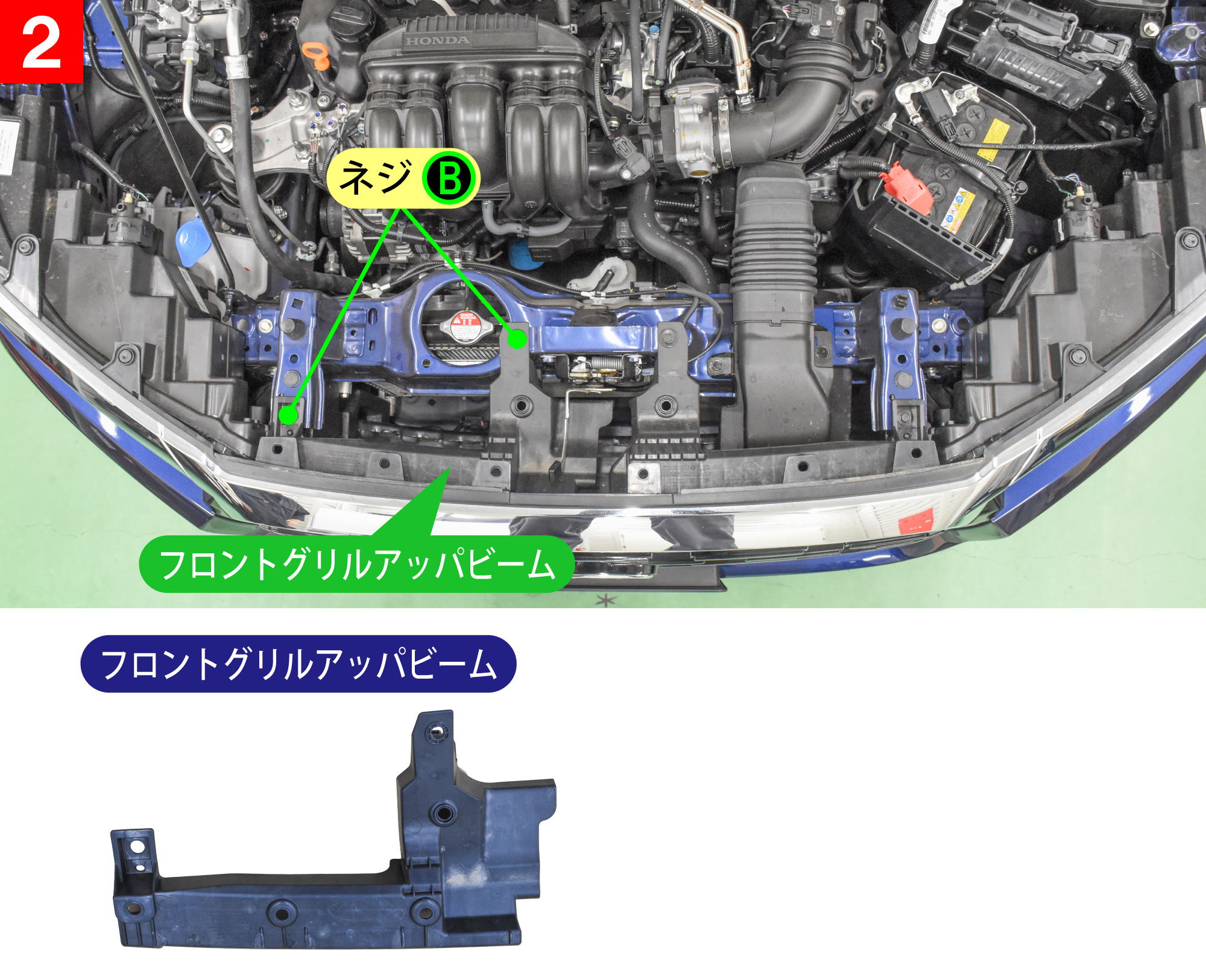

• フロントグリルアッパビームを固定しているボルトＢを２個外し、フロントグリルアッパビームを外します。

純正ホーンを外します。

≪注意≫
ホーンを取り外す際、ラジエーターを破損させないように注意してください。

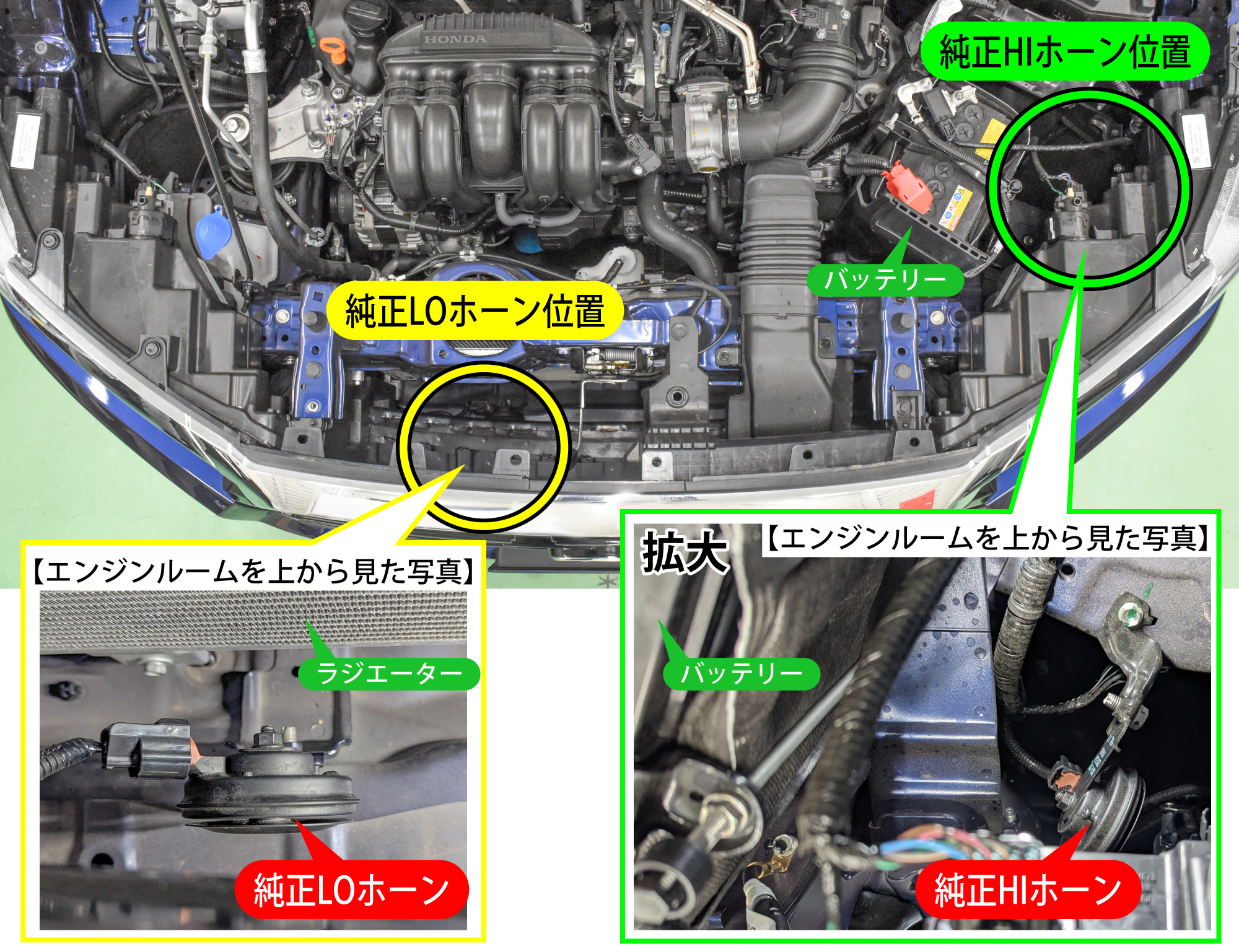

画像の位置に純正ホーンが２個あります。これを外します。
※純正ホーンの端子数は各々１つ。（１端子ホーン）

次の手順へ

• ホーン取付方法（アルファーⅡコンパクト、スリムスパイラルⅡ、超音７００ＨＺ）　→　 ５
• ホーン取付方法（プラウドホーン）　→　 ６

以下の手順で、新設ホーンを取り付けます。

≪注意≫
ホーンを取り付けする際、ラジエーターを破損させないように注意してください。

アルファーⅡコンパクト、スリムスパイラルⅡ、超音700HZの場合

新設ホーンは、純正ホーン位置に各々取り付けます。

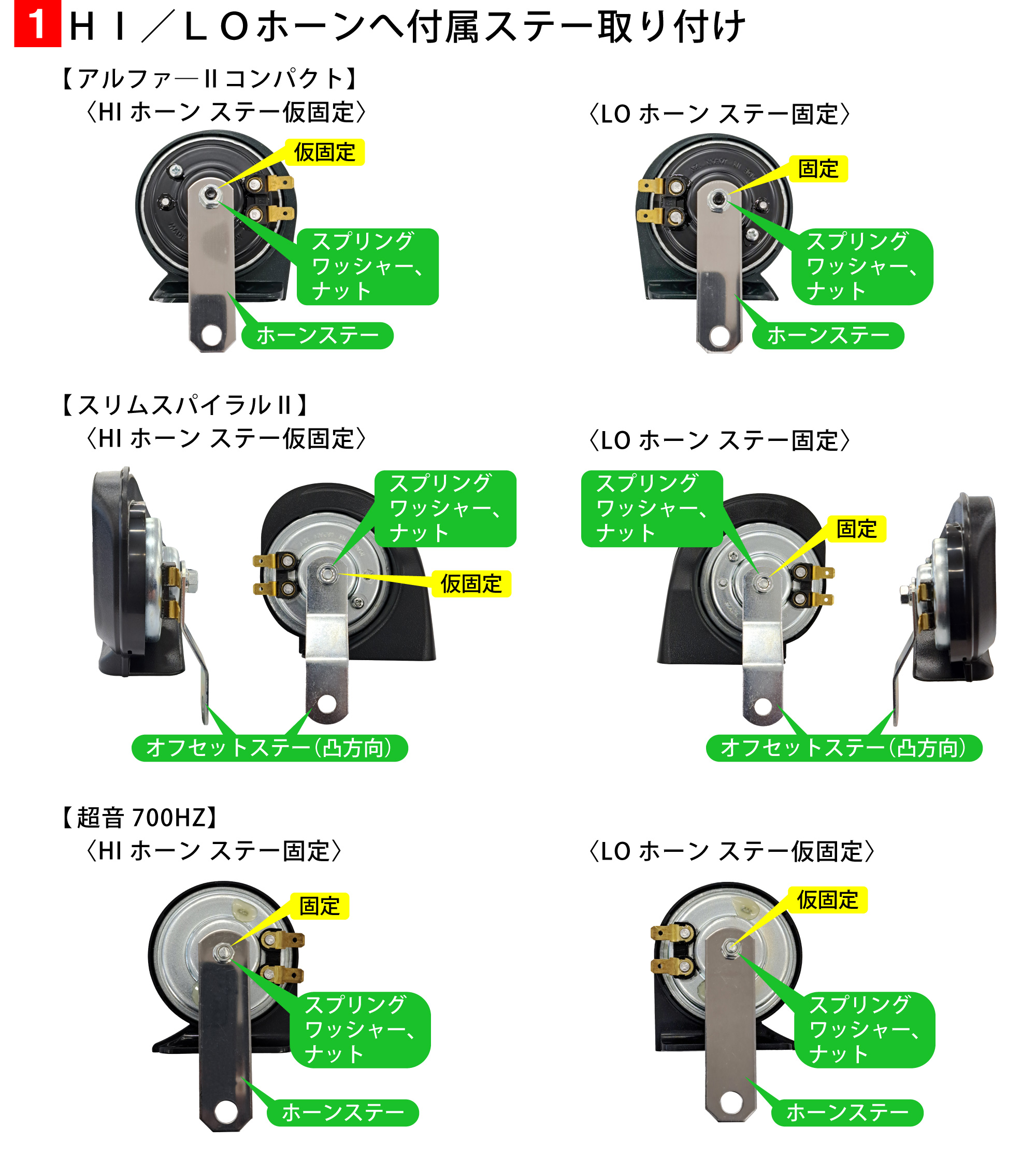

• 付属のステーをＨＩ／ＬＯホーンへ取り付ける
  アルファーⅡコンパクト、スリムスパイラルⅡの場合
  付属のステーをＨＩ／ＬＯホーンに、スプリングワッシャーとナットで画像のように固定します。
  ※ＨＩホーンは、ステーを動かせるように仮固定としてください。
  ※スリムスパイラルⅡは付属のオフセットステーを使用し、凸方向に取り付けます。
  超音７００ＨＺの場合
  付属のステーをＨＩ／ＬＯホーンに、スプリングワッシャーとナットで画像のように固定します。
  ※ＬＯホーンは、ステーを動かせるように仮固定としてください。

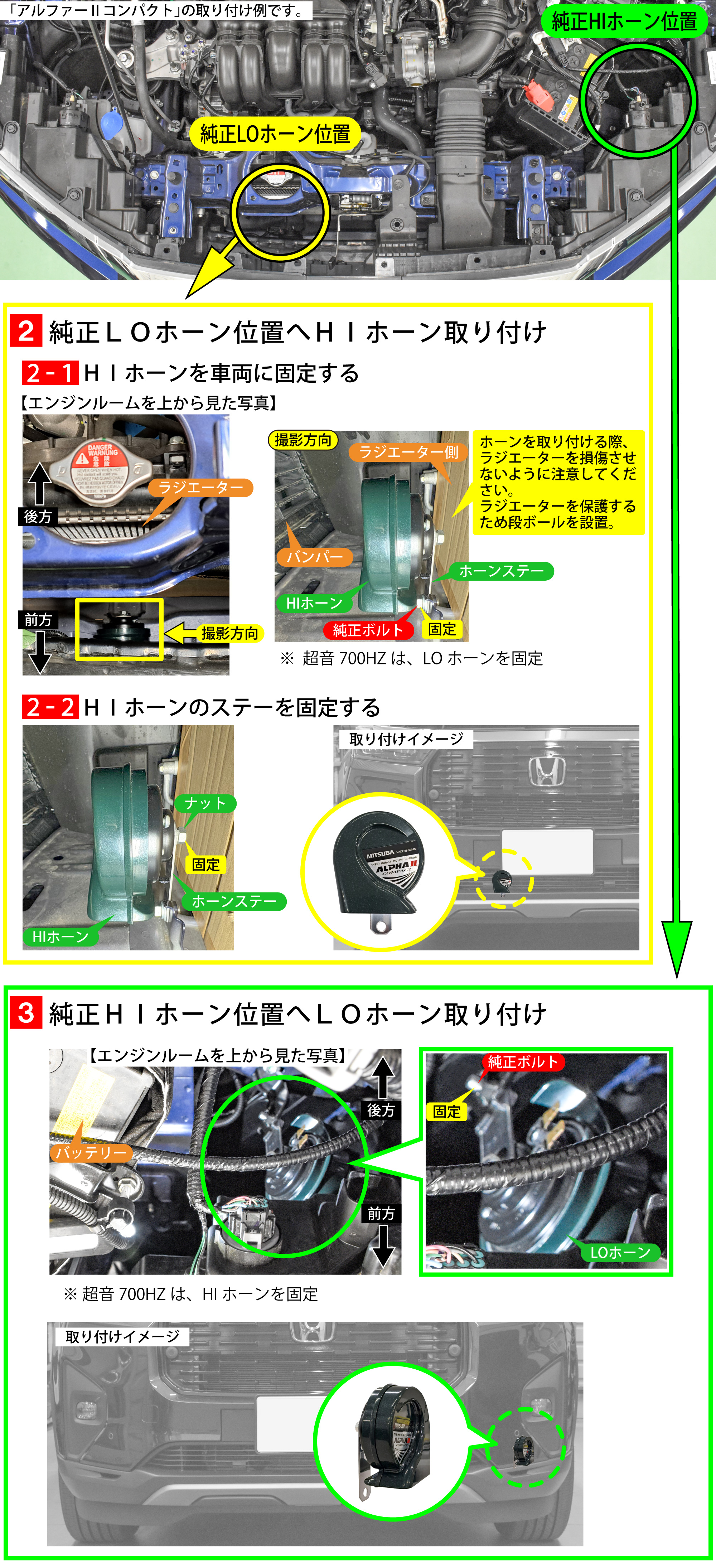

• 純正ＬＯホーンの位置へＨＩホーンを取り付ける

  2-1：純正ＬＯホーン位置に、ＨＩホーンのステーを純正ボルトで画像のように固定します。
  ※超音７００ＨＺはＬＯホーンを固定します。
  2-2：ホーン開口部を下向きにし、仮固定していたナットを締め付け、ＨＩホーンとステーを固定します。
• 純正ＨＩホーンの位置へＬＯホーンを取り付ける
  純正ＨＩホーン位置に、ＬＯホーンを純正ボルトで画像のように固定します。
  ※超音７００ＨＺはＨＩホーンを固定します。

次の手順へ

• ホーン配線方法（アルファーⅡコンパクト、スリムスパイラルⅡ）　→　 ７
• 電子制御ユニットの固定・ホーン配線方法（超音７００ＨＺ） 　→　 ８

以下の手順で、新設ホーンを取り付けます。

※取付スペーサーセット（ＳＺ－１１３９）を１セット使用します。

≪注意≫
ホーンを取り付けする際、ラジエーターを破損させないように注意してください。

プラウドホーンの場合

新設ホーンは、純正ホーン位置に各々取り付けます。

• 付属のステーをＨＩ／ＬＯホーンへ取り付ける
  付属のステーをＨＩ／ＬＯホーンに、スプリングワッシャーとナットで画像のように固定します。
  ※ＬＯホーンは、ステーを動かせるように仮固定としてください
• 純正ＬＯホーンの位置へＬＯホーンを取り付ける

  2-1：純正ＬＯホーン位置にステーとスペーサー（ＳＺ－１１３９）２枚を付属のボルトとスプリングワッシャー、平ワッシャーで画像のように固定します。
  2-2：ホーン開口部を下向きにし、仮固定していたナットを締め付け、ＬＯホーンとステーを固定します。
• 純正ＨＩホーン位置へＨＩホーンを取り付ける
  純正ＨＩホーン位置に、ＨＩホーンを純正ボルトで画像のように固定します。

次の手順へ

• ホーン配線方法（アルファーⅡコンパクト、スリムスパイラルⅡ、プラウドホーン）　→　 ７

新設ホーンの配線を行ないます。

アルファーⅡコンパクト、スリムスパイラルⅡ、プラウドホーンの場合

ホーンの配線は、下記の方法で配線します。

• 配線方法

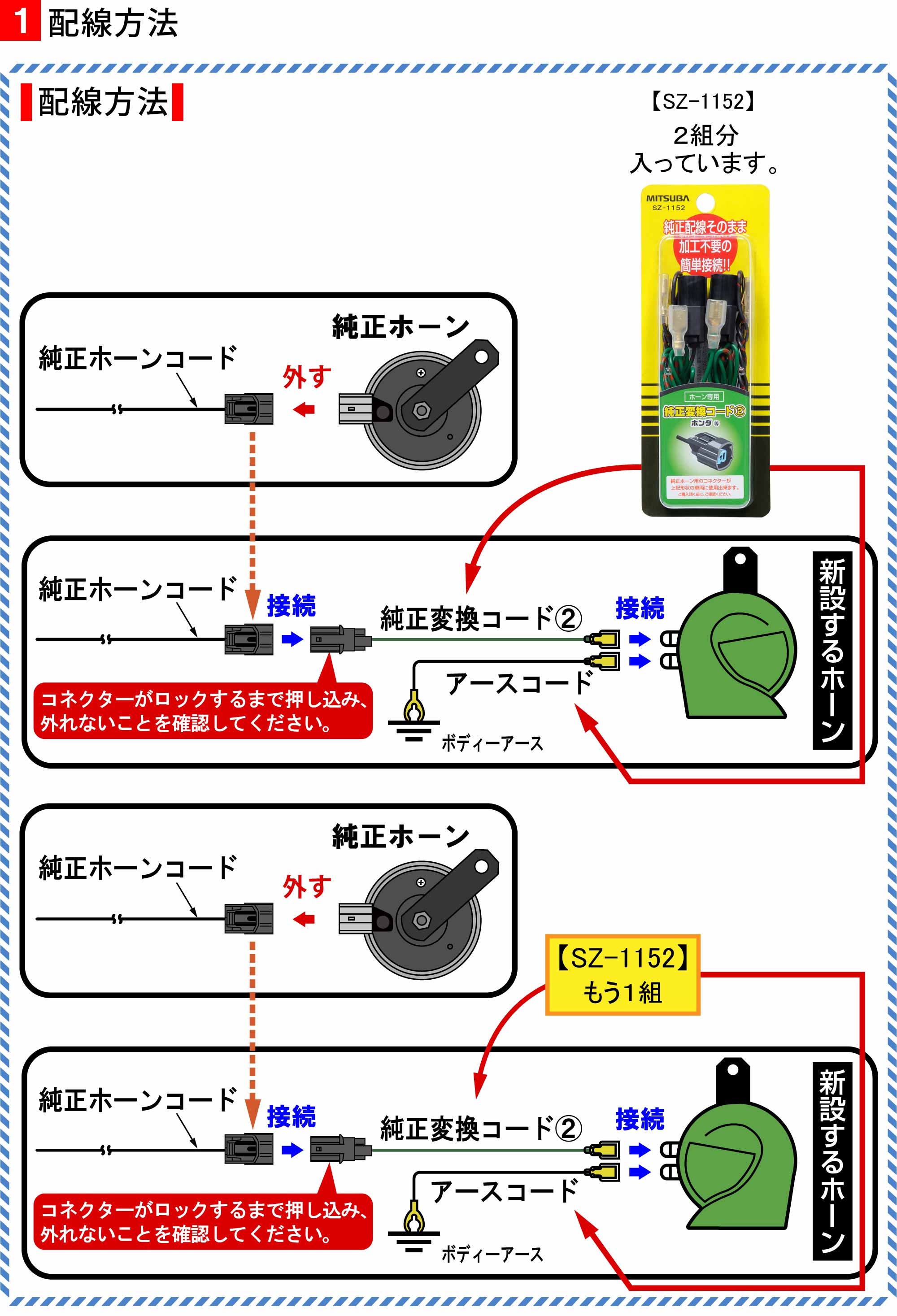

  純正変換コード②（ＳＺ－１１５２）を１セット使用して配線します。
  ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
  ※純正変換コード②（ＳＺ－１１５２）とは、純正ホーンコードへ接続する専用のコネクターと新設ホーンへ接続する端子が組まれたコードが２組セットになったものです。
• 吹鳴確認
  配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

• 完成　→　 ９

新設ホーンの配線を行ないます。

超音７００ＨＺの場合

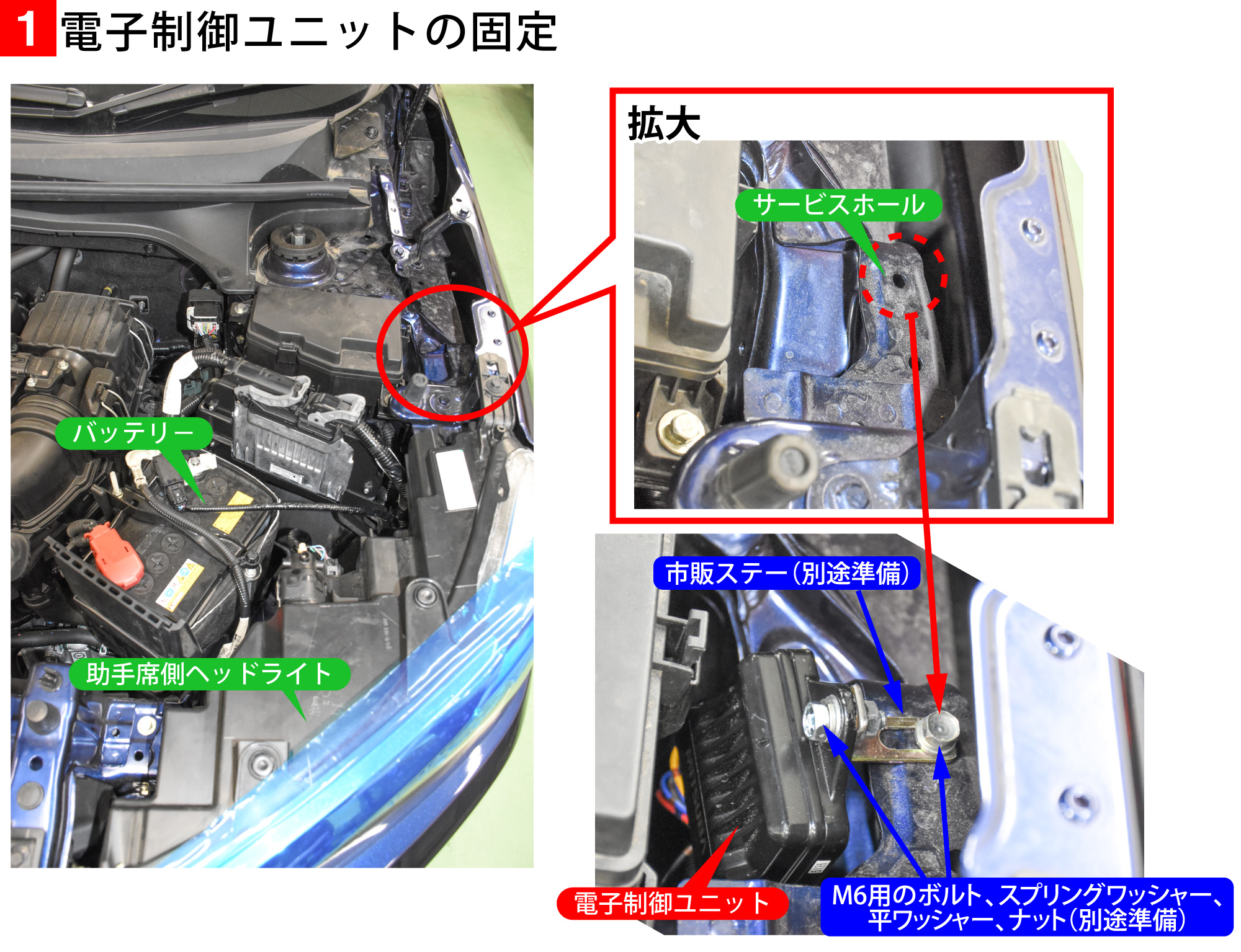

• 電子制御ユニットの固定
  付属の電子制御ユニットは、市販ステーを加工して画像の位置へ取り付けます。（市販ステーをL字に加工したステー・Ｍ６用のボルト、スプリングワッシャー、平ワッシャー、ナット・・・別途準備）
• 配線方法

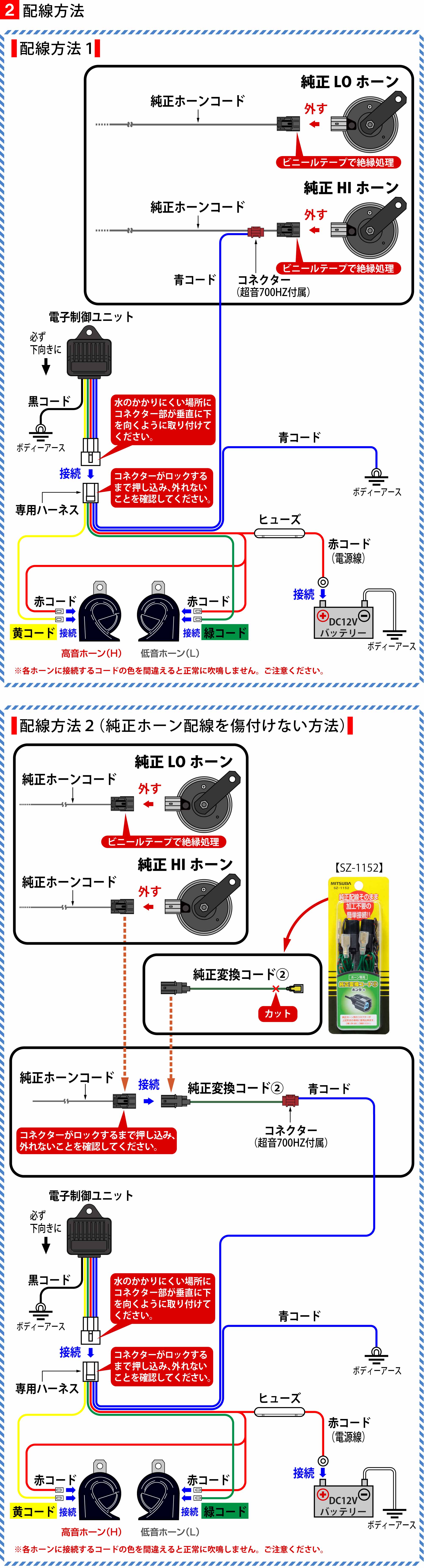

  ホーンの配線は、超音７００ＨＺ付属のハーネスを使用し、下記の何れかの方法で配線します。

  配線方法１
  超音７００ＨＺ付属のハーネスを使用して配線します。
  ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
  ※純正ホーンコードへ接続する青コードは、必ず純正HIホーンのコードへ接続してください。セキュリティアラーム作動時に吹鳴しない原因となります。

  配線方法２（純正ホーン配線を傷付けない方法）
  超音７００ＨＺ付属のハーネスと純正変換コード②（ＳＺ－１１５２）を使用して配線します。
  ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
  ※純正ホーンコードへ接続する青コードは、必ず純正HIホーンのコードへ接続してください。セキュリティアラーム作動時にホーンが吹鳴しない原因となります。
  ※純正変換コード②（ＳＺ－１１５２）は、純正配線をコネクターで傷付けないために使用します。
• 吹鳴確認
  配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

• 完成　→　 ９

外した部品を元に戻して完成です。
