ランドクルーザー“２５０”（TRJ２５０W）のホーン交換
ホンダ ランドクルーザー“２５０”（TRJ２５０W）のホーン交換をご紹介します。
※ご注意
商品のパッケージおよび、取付・取扱説明書に記載されている注意事項を必ずお読みになってから、作業を行なってください。
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、参考例としてご覧ください。また、本資料は、お取り付けおよび車検適合等を保証するものではなく、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴う、お車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
下記車両で、取り付けが出来たホーンとその取り付けに使用した製品は、以下の通りです。
| 取り付け出来たホーン | ホーン取り付けに使用した製品 | |
|---|---|---|
| ホーン取り付け部品 | ホーン配線 | |
| アルファーⅡコンパクト | － | 純正変換コード1（SZ-1151） |
| スリムスパイラルⅡ | ||
| 超音７００ＨＺ | － | 商品同梱ハーネスで配線 または 商品同梱ハーネス + 純正変換コード1（SZ-1151） |
| プラウドホーン | 取付ステーセット（SZ-1136） | 純正変換コード1（SZ-1151） |
| アルファ―ホーン | ||
１．取り付けを行なった車両
ホーン取り付けを行なった車両情報
グレード ： VX
年 式 ： ２０２４年５月
型 式 ： ３ＢA－TRJ２５０W
２．クリップの形状とクリップの外し方・取り付け方
クリップの外し方・取り付け方
クリップの外し方と取り付け方を下記に説明します。
≪注意≫
クリップで固定された部分を力まかせに引っ張ると、クリップやラジエータサポート シール UPRを破損させる恐れがありますので、十分注意して作業を行なってください。また、ラジエータサポートシール UPRに無理な力を加えると表面の白化や変形破損の原因となりますので、取り扱いには十分注意してください。
クリップＡ
【外し方】
画像のように中央部を下に押し込み、クリップ全体を手で引き抜きます。
【取り付け方】
取り外す際に押し込んだ中央部を引き上げ、クリップを車両側の穴へ挿し込み、クリップ中央部をクリップ面と同じ高さまで指で押し込み固定します。
３．取り外し１
準備・・・運転席側の窓ガラスを完全に下げた状態にしてからボンネットを開けます。
≪注意≫
クリップで固定された部分を力まかせに引っ張ると、クリップやラジエータサポート シール UPRを破損させる恐れがありますので、十分注意して作業を行なってください。また、ラジエータサポートシール UPRに無理な力を加えると表面の白化や変形破損の原因となりますので、取り扱いには十分注意してください。

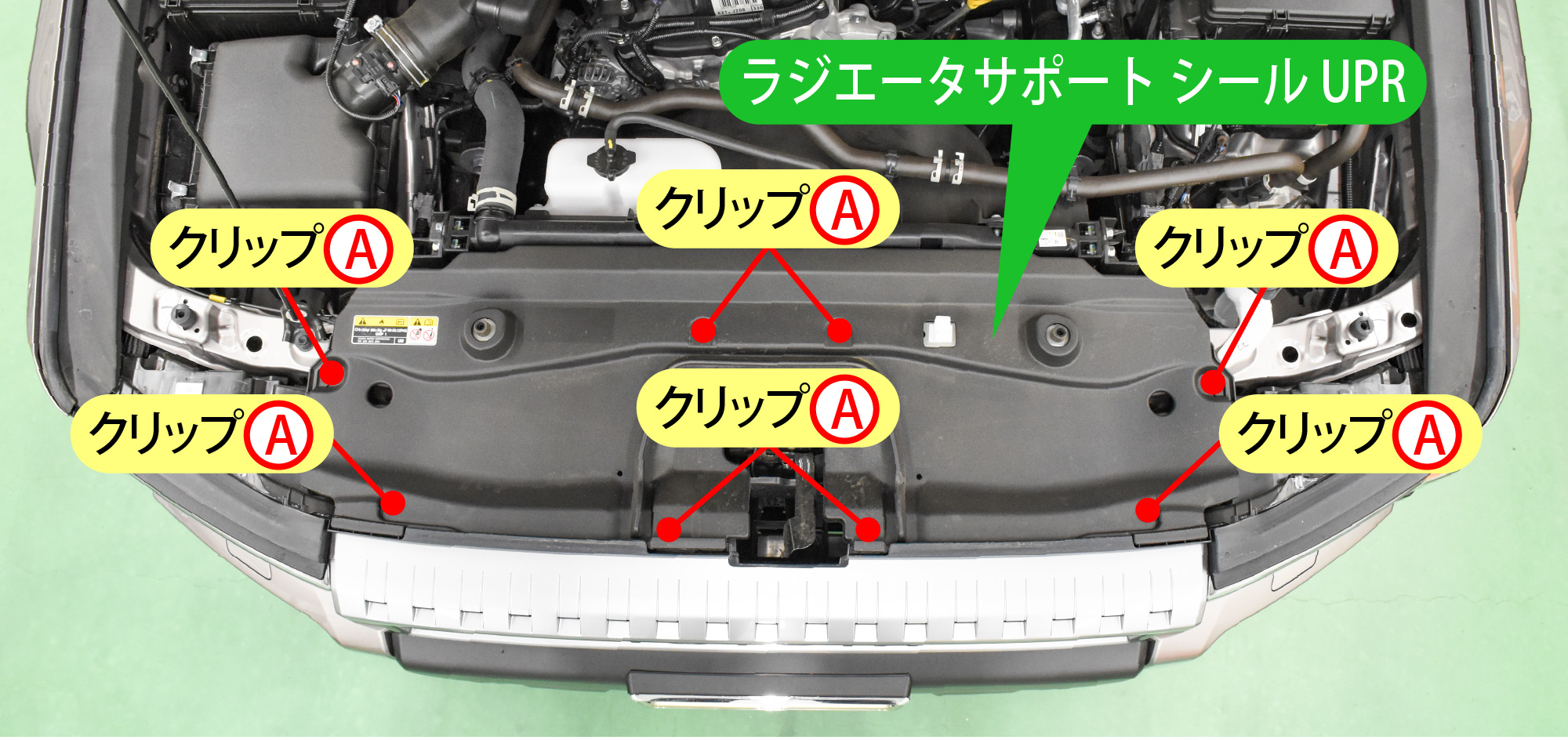

- ボンネットを開け、ラジエータサポート シール UPRを固定しているクリップAを８個外し、ラジエータサポート シール UPRを外します。
４．取り外し２
５．ホーン取付方法（アルファーⅡコンパクト、スリムスパイラルⅡ、超音700HZ）
以下の手順で、新設ホーンを取り付けます。
≪注意≫
ホーンの脱着時には、部品や工具を落としたり車体を損傷させたりしないよう十分注意してください。

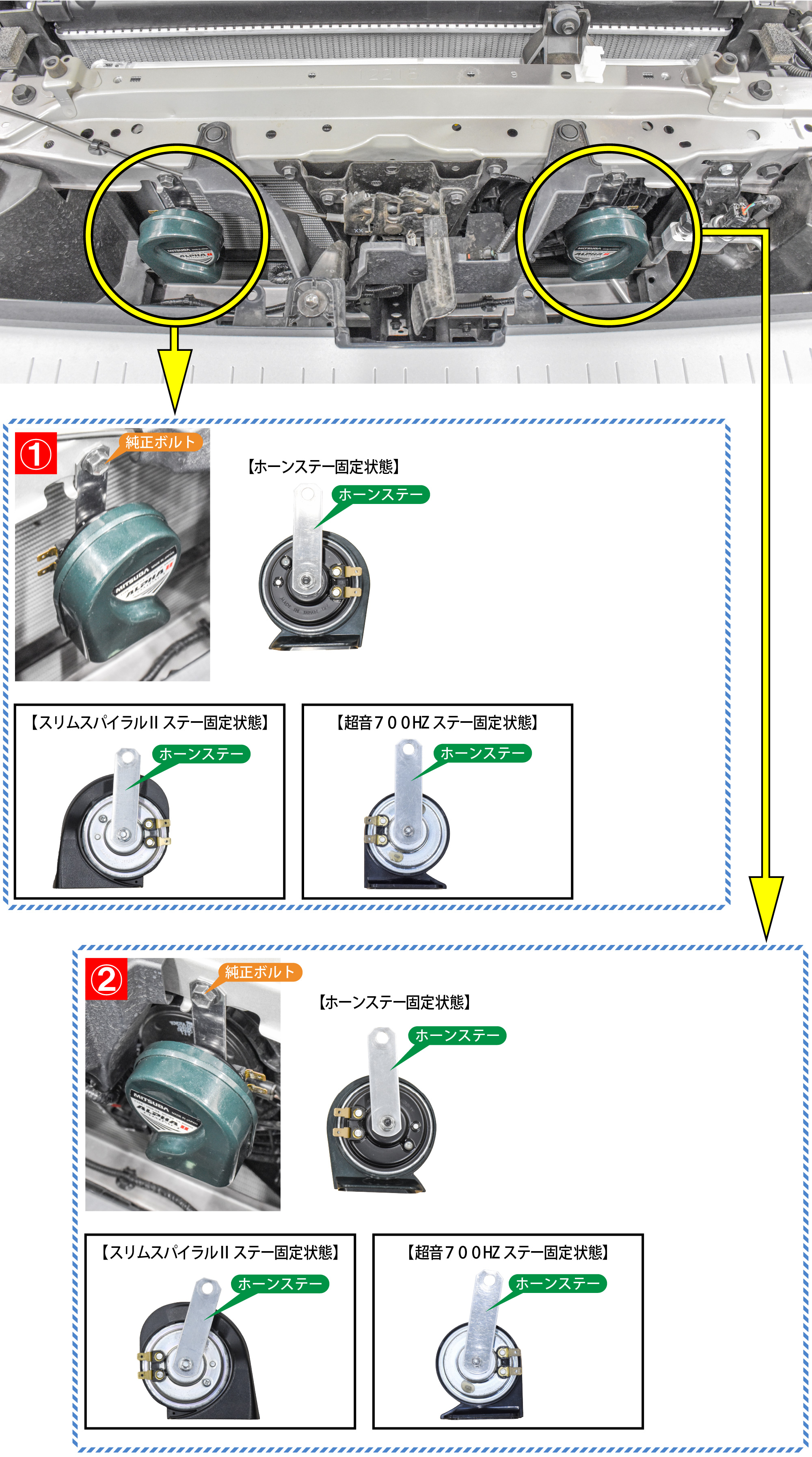

アルファーⅡコンパクト、スリムスパイラルⅡ、超音700HZの場合
新設ホーンは、純正ホーン位置に各々取り付けます。
※画像は「アルファーⅡコンパクト」の取り付け例です。
- 純正ＨＩホーンの位置へＨＩホーン取り付け
※ホーン付属のステーを使用します。画像のようにステーをホーンに固定します。
※スリムスパイラルⅡは付属のフラットステーを使用します。
※スリムスパイラルⅡと超音700HZはＬＯホーンを取り付けます。
①：純正ＨＩホーンの位置に純正ホーンを固定していたボルトでＨＩホーンを固定します。
- 純正ＬＯホーンの位置へＬＯホーン取り付け
※ホーン付属のステーを使用します。画像のようにステーをホーンに 固定します。
※スリムスパイラルⅡは付属のフラットステーを使用します。
※スリムスパイラルⅡと超音700HZはＨＩホーンを取り付けます。
②： 純正ＬＯホーンの位置に純正ホーンを固定していたボルトでＬＯホーンを固定 します。このとき、ホーンが周囲の部品と干渉しない位置に固定します。
次の手順へ
６．ホーン取付方法（プラウドホーン、アルファーホーン）
以下の手順で、新設ホーンを取り付けます。
※取付ステーセット（ＳＺ－１１３６）を１セット使用します。
≪注意≫
ホーンの脱着時には、部品や工具を落としたり車体を損傷させたりしないよう十分注意してください。

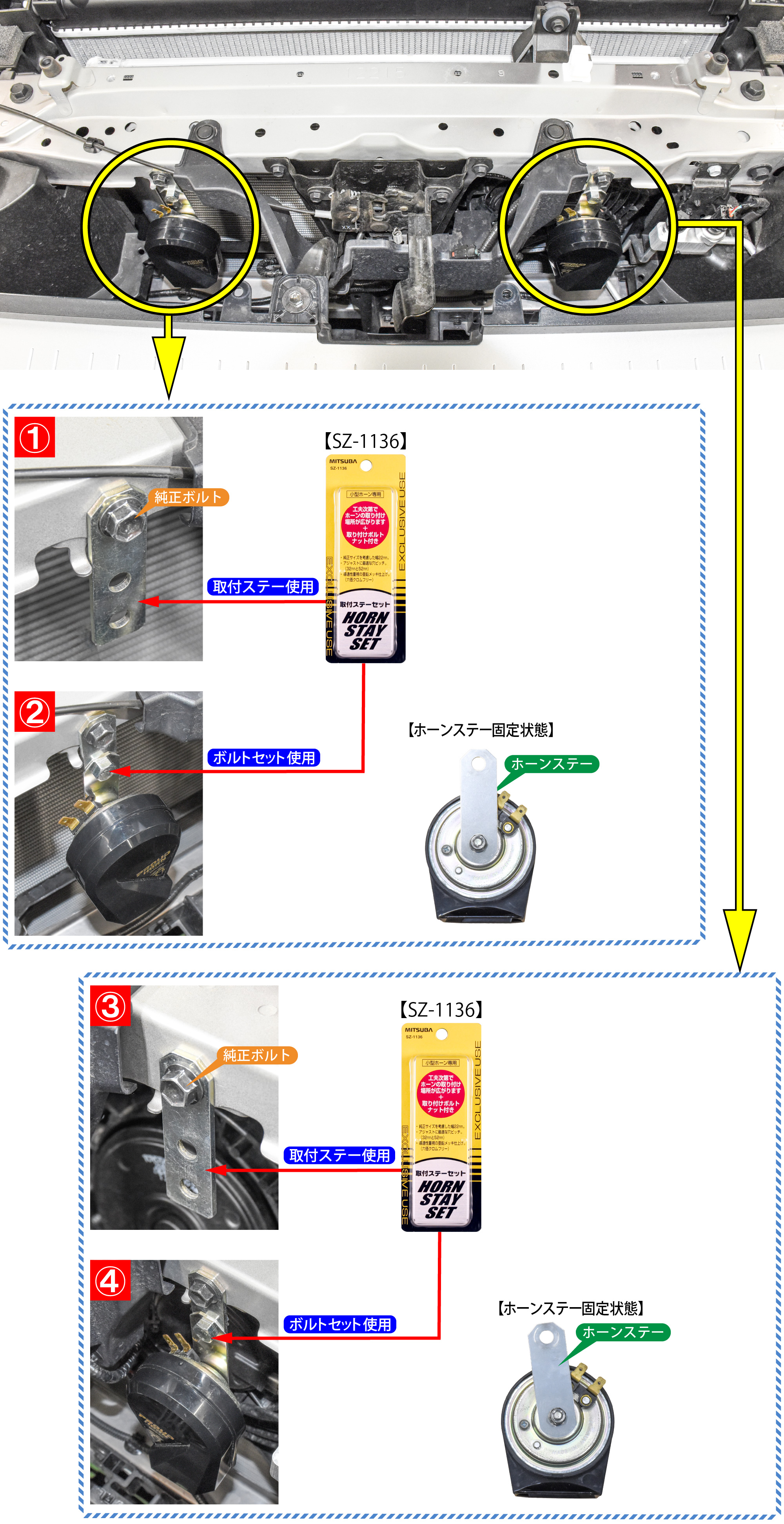

プラウドホーン、アルファーホーンの場合
新設ホーンは、純正ホーン位置に各々取り付けます。
※画像は「プラウドホーン」の取り付け例です。
- 純正ＨＩホーンの位置へＬＯホーン取り付け
※プラウドホーンはホーン付属のステーを使用します。画像のようにステーをホーンに固定します。
※アルファーホーンはＨＩホーンを取り付けます。
①：純正ＨＩホーンの位置に純正ホーンを固定していたボルトで取付ステー（ＳＺ－１１３６）を画像のように固定します。
②：①で固定した取付ステー（ＳＺ－１１３６）にボルトセット（取付ステーセット付属）でＬＯホーンを固定します。
- 純正ＬＯホーンの位置へＨＩホーン取り付け
※プラウドホーンはホーン付属のステーを使用します。画像のようにステーをホーンに固定します。
※アルファーホーンはＬＯホーンを取り付けます。
③：純正ＬＯホーンの位置に純正ホーンを固定していたボルトで取付ステー（ＳＺ－１１３６）を画像のように固定します。
④：③で固定した取付ステー（ＳＺ－１１３６）にボルトセット（取付ステーセット付属）でＨＩホーンを固定します。
次の手順へ
- ホーン配線 → ７
７．ホーン配線方法（アルファーⅡコンパクト、スリムスパイラルⅡ、プラウドホーン、アルファーホーン）
新設ホーンの配線を行ないます。
アルファーⅡコンパクト、スリムスパイラルⅡ、プラウドホーン、アルファーホーンの場合
ホーンの配線は、下記の方法で配線します。
- 配線方法
純正変換コード１（ＳＺ－１１５１）を１セット使用して配線します。
※純正変換コード１（ＳＺ－１１５１）とは純正ホーンコードへ接続する専用のコネクターと新設ホーンへ接続する端子が組まれたコードが２組セットになったものです。
ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。
次の手順へ
- 完成 → ９
８．配線方法（超音７００ＨＺ）
新設ホーンの配線を行ないます。
超音７００ＨＺの場合
ホーンの配線は、超音７００ＨＺ同梱のハーネスを使用し、下記の何れかの方法で配線します。
- 配線方法１
超音７００ＨＺ同梱のハーネスを使用して配線します。

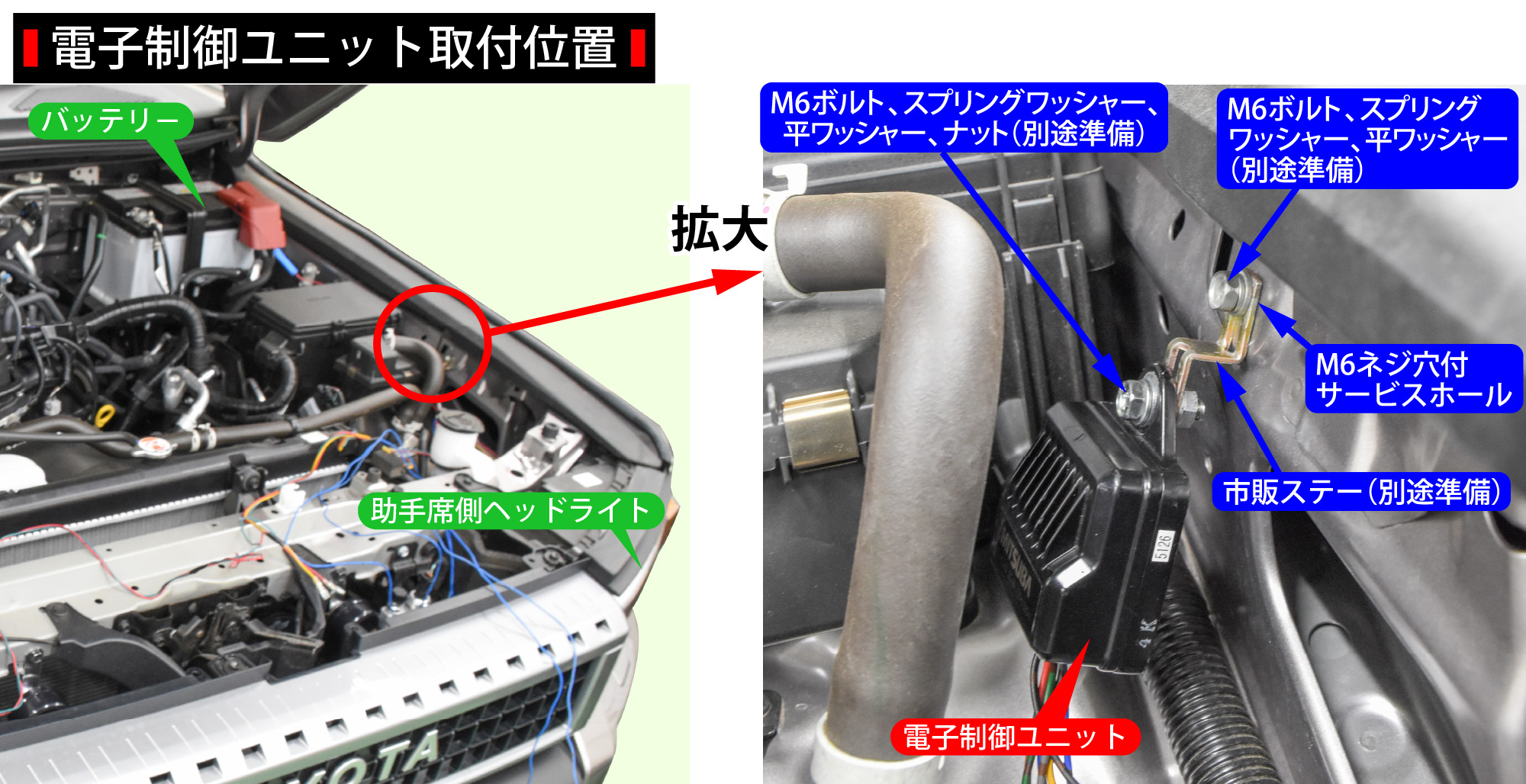

同梱の電子制御ユニットは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・Ｍ６ボルト、スプリングワッシャー、平ワッシャー、ナット別途準備）ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。 - 配線方法２（純正ホーン配線を傷付けない方法）
超音７００ＨＺ同梱のハーネスと純正変換コード１（ＳＺ－１１５１）を使用して配線します。
同梱の電子制御ユニットは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・Ｍ６ボルト、スプリングワッシャー、平ワッシャー、ナット別途準備）ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
※純正変換コード１（ＳＺ－１１５１）は純正配線へ接続し、コネクターで純正配線に傷を付けないために使用します。
※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。
次の手順へ
- 完成 → ９
９．完成
外した部品を元に戻して完成です。
