ホーン取り付けを行なった車両情報

グレード　：　ＸＤ　Ｔｏｕｒｉｎｇ
年　　式　：　２０１５年１０月
型　　式　：　ＬＤＡ－ＤＪ５ＦＳ

事前準備

この車両では、ホーン交換の際にバンパーを取り外す必要があります。車両（ボディー）のキズ付き防止のため、バンパーとボディーが当りそうな箇所（ライトやフェンダー等）へ事前にマスキングテープを貼ることをお薦めします 。

クリップ、フックの外し方・取り付け方

クリップおよびフックの取り外し方と取り付け方を下記に説明します。

クリップＡ、Ｂ

【外し方】
クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

クリップＣ

【外し方】
引っ張ることで外すことが出来ます。

【取り付け方】
クリップ穴へ挿し込み、押し込むことで取り付け出来ます。

クリップＤ

【外し方】
クリップＥの凸部をラジオペンチ等で挟み込み、取り外します。

【取り付け方】
クリップ穴へ挿し込み、押し込むことで取り付け出来ます。

フックＨ

【外し方】
『フックＨ外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

フックＪ

【外し方】
『フックＪ外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

≪注意≫
※フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、バンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

以下の手順で、バンパーを外します。
バンパーの取り外しに自信の無い方は、ディーラーまたはカー用品店へ依頼されることをお薦めします。
また、バンパーにカメラや感知センサー（コーナーセンサー等）等が装着された車両の場合は、バンパーの取り外しに関する注意点等を事前にディーラーへご確認ください。

準備…ボンネットを開けます。

• バンパー下面のクリップＡ（２箇所）とネジＥ（８箇所）を外します。
• フロントアンダーカバー前端を下にめくり、隠れているクリップＡ（２箇所）とネジＥ（２箇所）を外します。
• タイヤハウス内のクリップＡ（左右各３箇所）を外します。
• タイヤハウスの端をめくり、ネジＥ（左右各１箇所）を外します。
• バンパー上面にあるネジＦ（２箇所）とネジＧ（２箇所）、クリップＢ（２箇所）を外します。
  ※クリップＢ（２箇所）のうち１箇所は、フレッシュエアーダクトの下に隠れていますので注意してください。
• バンパー端部のフックＨ（左右各１箇所）を外します。
• バンパー端部のフックＪ（左右各２箇所）を①～②の順番で外します。
• バンパーを引き出し、クリップＣ（２箇所）を外すと、バンパーが外れます。 このとき、バンパー裏にフォグランプ等の部品が固定されていますので、配線などを損傷させないよう注意してください。
• バンパーが外れましたら、バンパー裏に固定されているフォグランプのコネクターや配線を固定しているクリップＤ（左右各１箇所）を外し、バンパーを安全な場所へ移動させます。

≪注意≫
※フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、バンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

純正ホーンを外します。

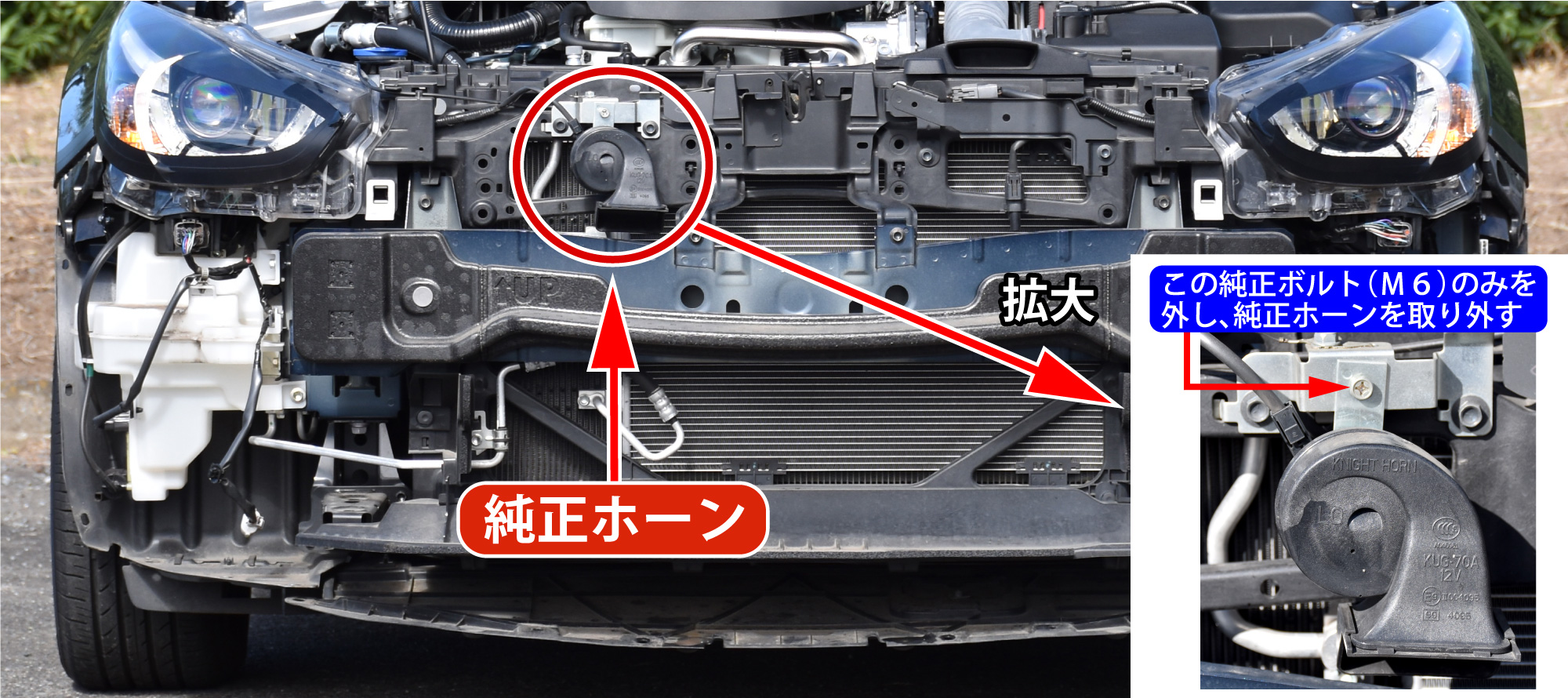

バンパーを外すと、画像の位置に純正ホーンが１個あります。これを外します。

※純正ホーンの端子数は１つでした。（１端子ホーン）

次の手順へ

• ホーン取付　→　 ５

以下の手順で、新設ホーンを取り付けます。

新設ホーンは、純正ホーン位置と助手席側ヘッドライト下の位置へ取り付けます。

※画像は「アルファーⅡコンパクト」の取り付け例です。

• 純正ホーンの位置へＬｏホーン取り付け
  ※プラウドホーンの場合は、Ｈｉホーンを取り付けます。
  ①：純正ホーンの位置へＭ６用平ワッシャー１枚（別途準備）と純正ホーンを固定していたボルトでホーンを固定します。
• 助手席側ヘッドライト下の位置へＨｉホーン取り付け
  ※プラウドホーンの場合は、Ｌｏホーンを取り付けます。
  ②：助手席側ヘッドライト下の位置にある純正ボルトを一旦外し、その位置に一旦外した純正ボルトでホーンを固定します。

次の手順へ

• ホーン配線（アルファーⅡコンパクト、プラウドホーン）　→　６
• ホーン配線（超音７００ＨＺ）　→　７

新設ホーンの配線を行ないます。

アルファーⅡコンパクト、プラウドホーンの場合

ホーンの配線は、下記の何れかの方法で配線します。
今回、ホーンハーネスセット（ＳＺ－１１３３）を使用した際の配線方法を記載します。
※ホーンハーネスセット（ＳＺ－１１３３）とは、ホーン接続用にリレー回路が組まれた配線キットです。ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線出来ます。

ホーンリレーを使用する理由

シングルホーンからダブルホーンへ交換すると、ホーンが２つになるので、単純に電流容量も２倍となり、車両への負担が倍増します。
車両によっては、車両側ヒューズが切れる等の症状が発生する恐れがあり、車両側への負担軽減を目的にホーンリレーの使用を薦めています。

　
• 配線方法１
  ホーンハーネスセット（ＳＺ－１１３３）を使用して配線します。同梱のリレーは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・ボルト・ナット別途準備）ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
• 配線方法２（純正ホーン配線を傷付けない方法）
  ホーンハーネスセット（ＳＺ－１１３３）と純正変換コード３（ＳＺ－１１５３）を使用して配線します。同梱のリレーは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・ボルト・ナット別途準備）ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※純正変換コード３（ＳＺ－１１５３）は純正配線へ接続し、コネクターで純正配線に傷を付けないために使用します。

※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

• 完成　→　８

新設ホーンの配線を行ないます。

超音７００ＨＺの場合

ホーンの配線は、超音７００ＨＺ同梱のハーネスを使用し、下記の何れかの方法で配線します。

• 配線方法１
  超音７００ＨＺ同梱のハーネスを使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
• 配線方法２（純正ホーン配線を傷付けない方法）
  超音７００ＨＺ同梱のハーネスと純正変換コード３（ＳＺ－１１５３）を使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※純正変換コード３（ＳＺ－１１５３）は、コネクター等で純正配線を傷付けないために使用します。

※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認し ください。

次の手順へ

• 完成　→　８

取り外した部品を元に戻して完成です。
